Special tool: J-Link FirmwareBurner

11min

Software
ตารางสรุป Chip ที่ใช้เลือก
Chip Model MCU
Choose
Remark
for 200 and 400 Set Project
MK64FN1M0xxx12
﻿
for 1110 Project
SCM630
﻿
﻿
﻿
﻿
การต่อ Hardware Jlink -> FRTU/FDCU (hardware V3)

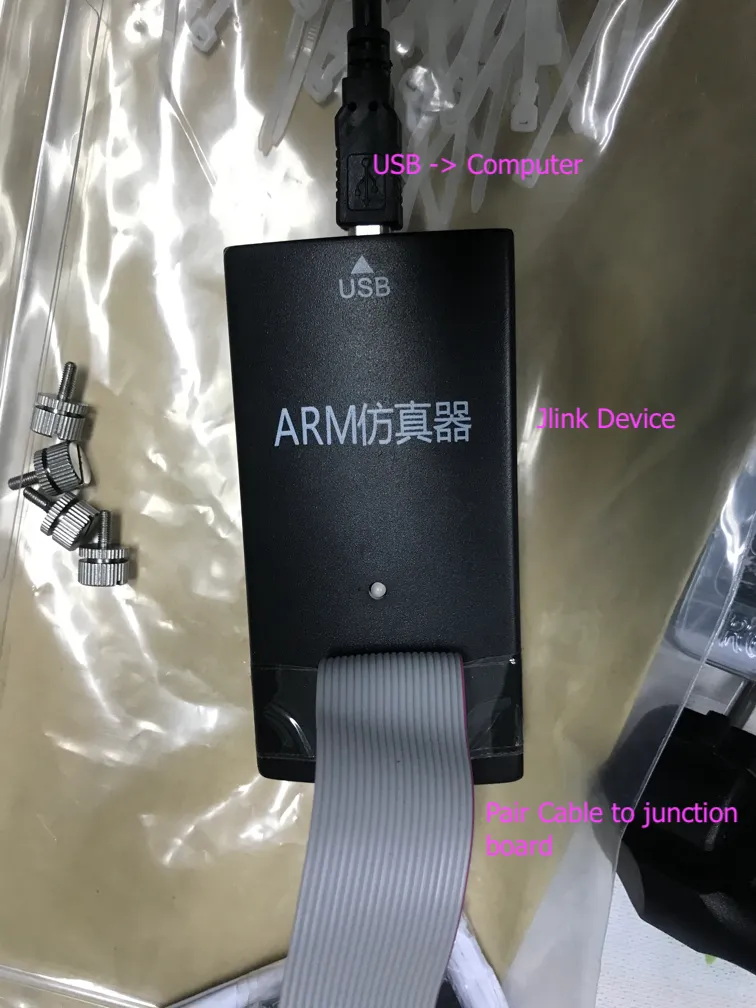

Module Jlink อุปกรณ์ Jlink ต่อ USB ->Computer (windows10)
﻿
﻿

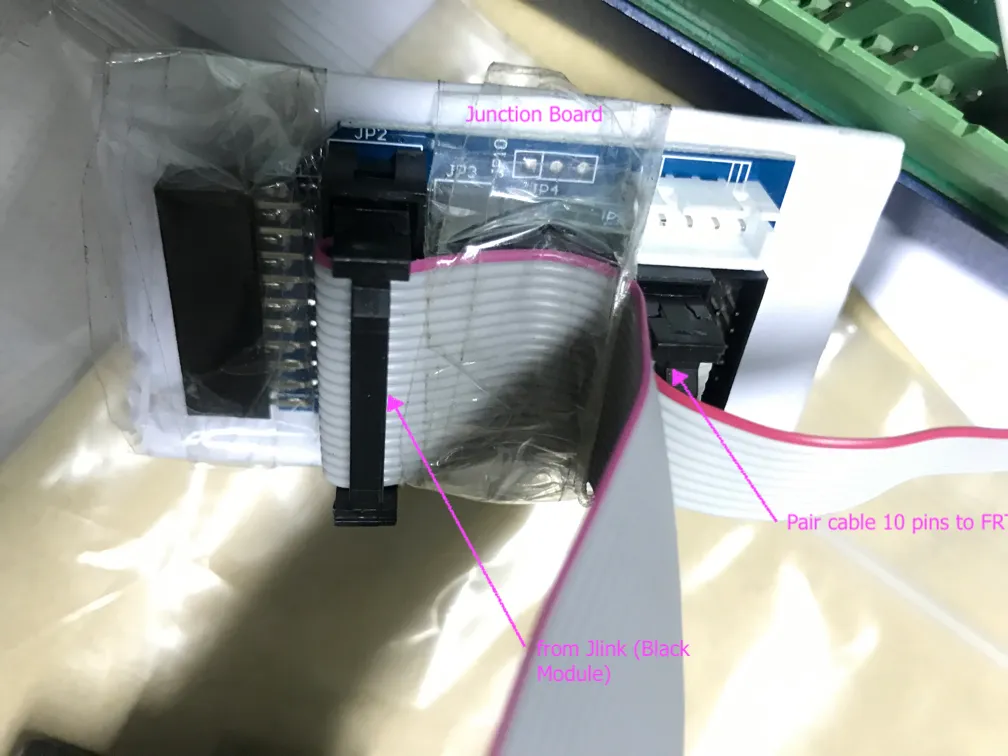

Junction Board  สำหรับเชื่อมต่อสายแพร์
﻿

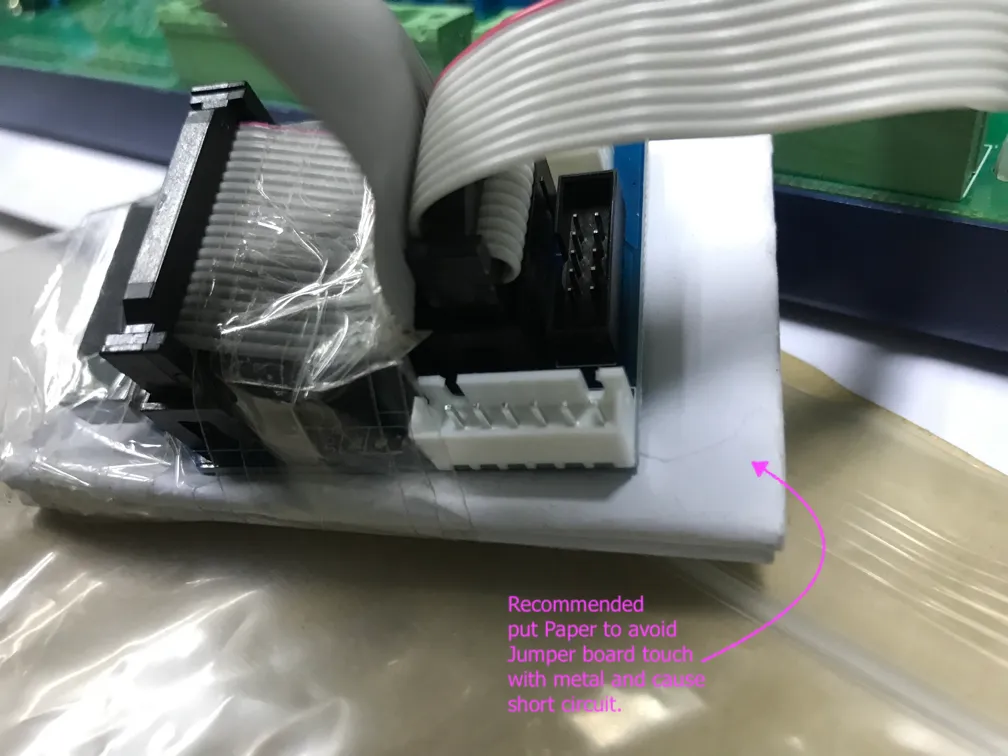

ด้านล่างหาอะไรรองเพื่อไม่ให้ ลัดวงจร
﻿

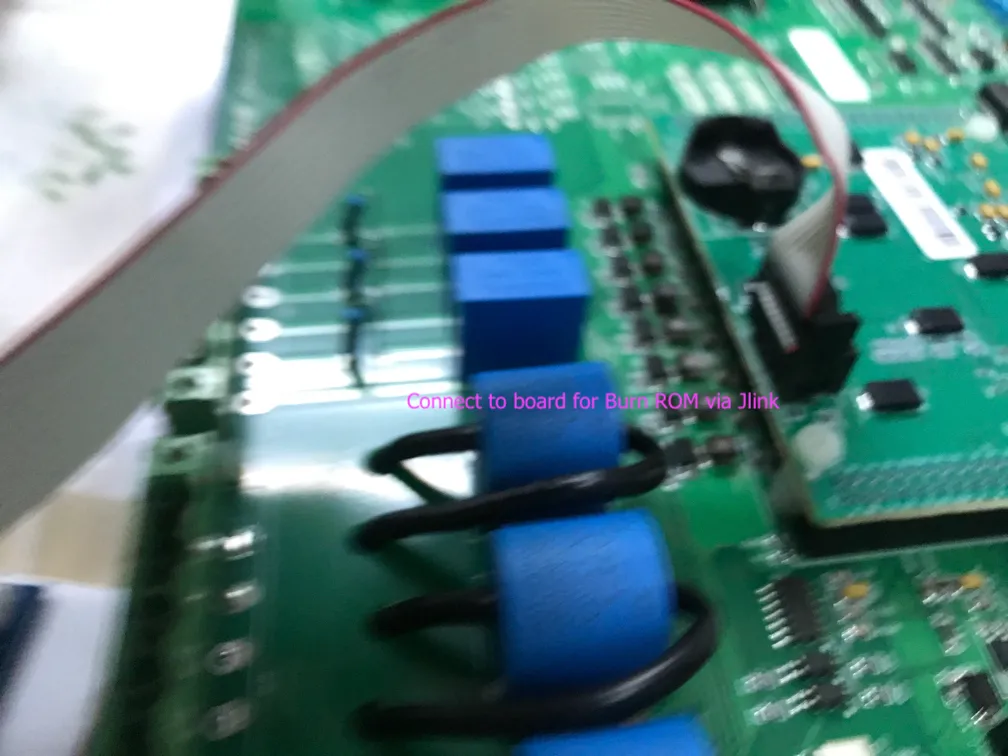

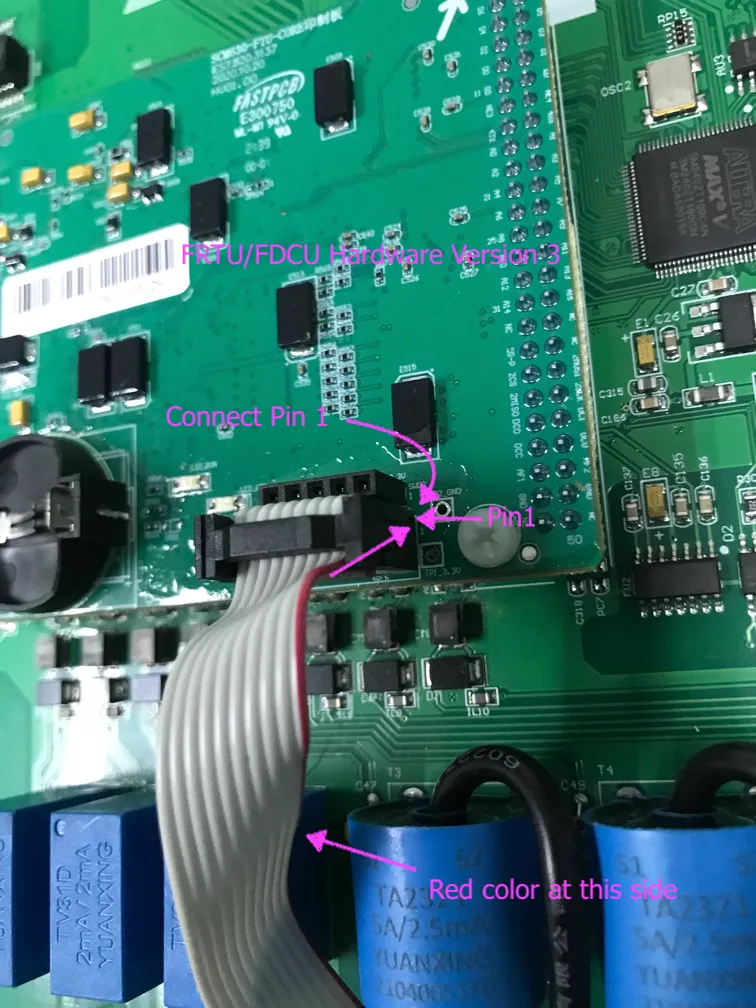

ต่อสาย Ribbon(10) กับ MCU board ให้ระวังเรื่องการต่อให้ตรงและต่อ Pin1 ให้ถูกตำ
﻿

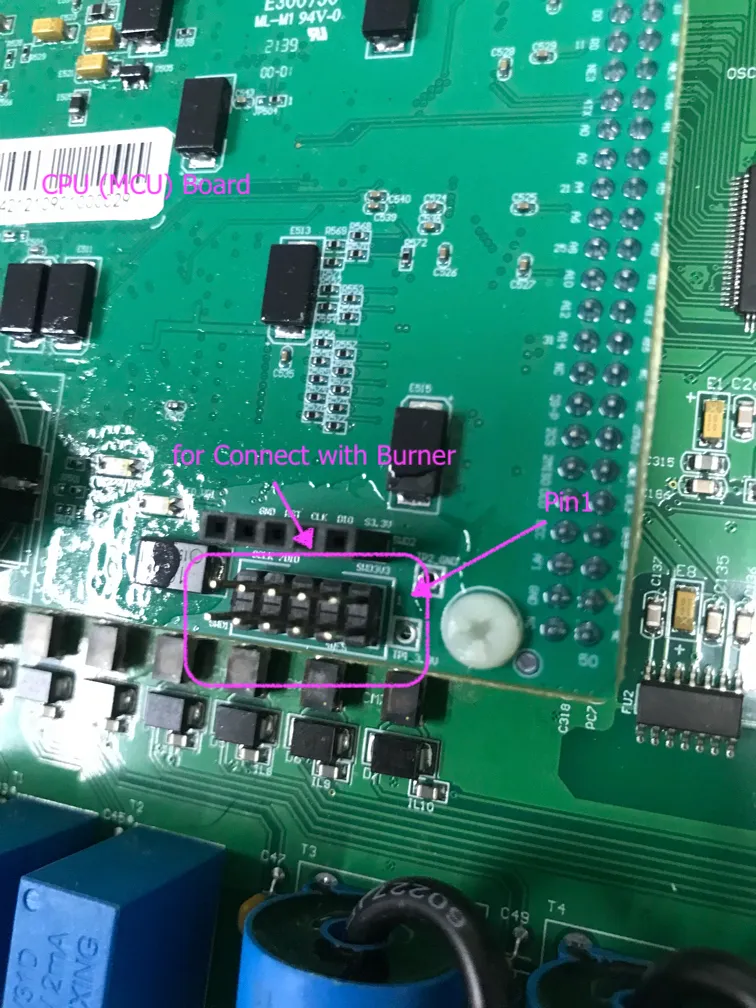

หน้าตา Pin1
﻿

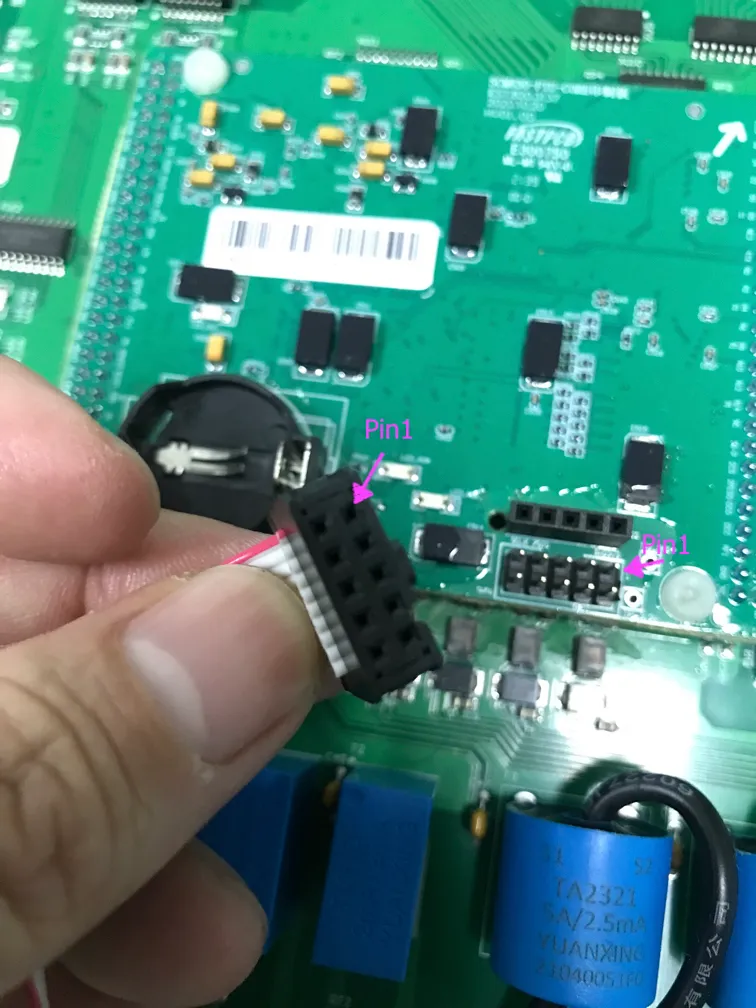

ต่อ pin1 เข้าหากัน
﻿
﻿
การ ติดตั้ง Software / Driver Jlink
Software Jlink version 6.12c << Click>> ﻿
การเพิ่ม Chip Profile (SMC630) ในโปรแกรม Jlink ที่ติดตั้งไว้แล้ว
﻿
﻿

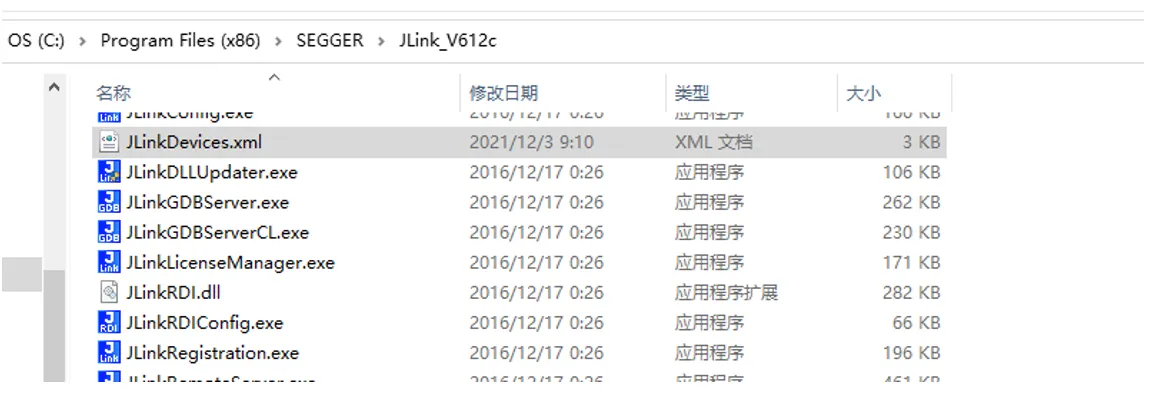

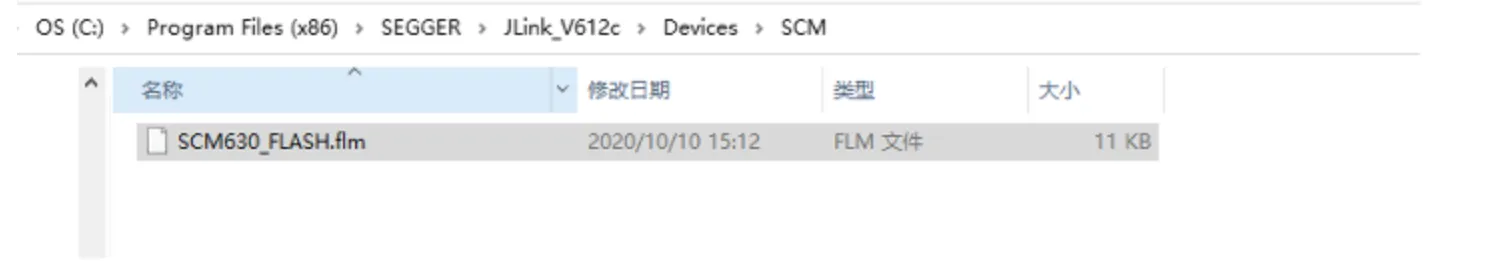

At  C:\Program Files (x86)\SEGGER\JLink_V612c\Devices build SCM folder
Put SCM630_FLASH.flm file in this SCM folder
﻿
ขั้นตอนการโปรกแกรมเข้า FDCU (Burning process)

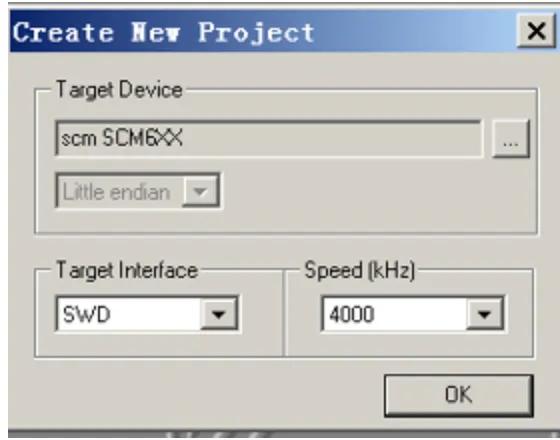

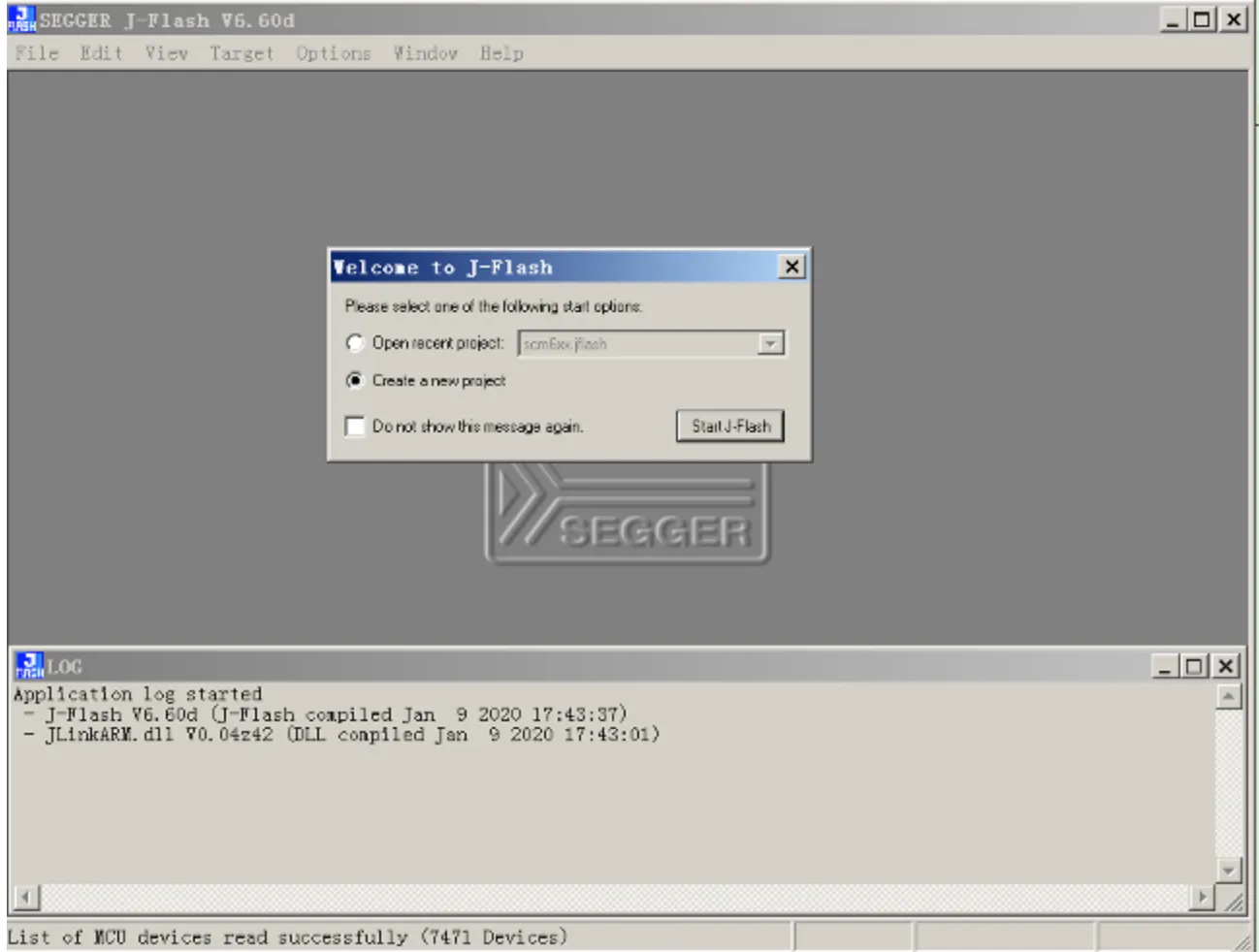

A.1 Create a new project
﻿
  Click 【Start J-FLASH】

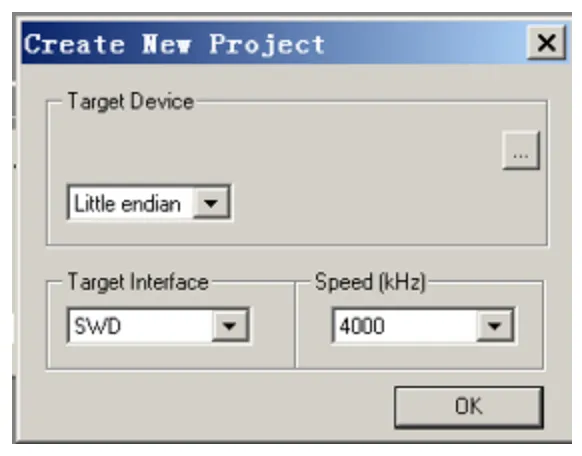

A.2 select MCU
 (ต้องเลือกให้ตรงกับอุปกรณ์จริง ของแต่ละงาน)
﻿

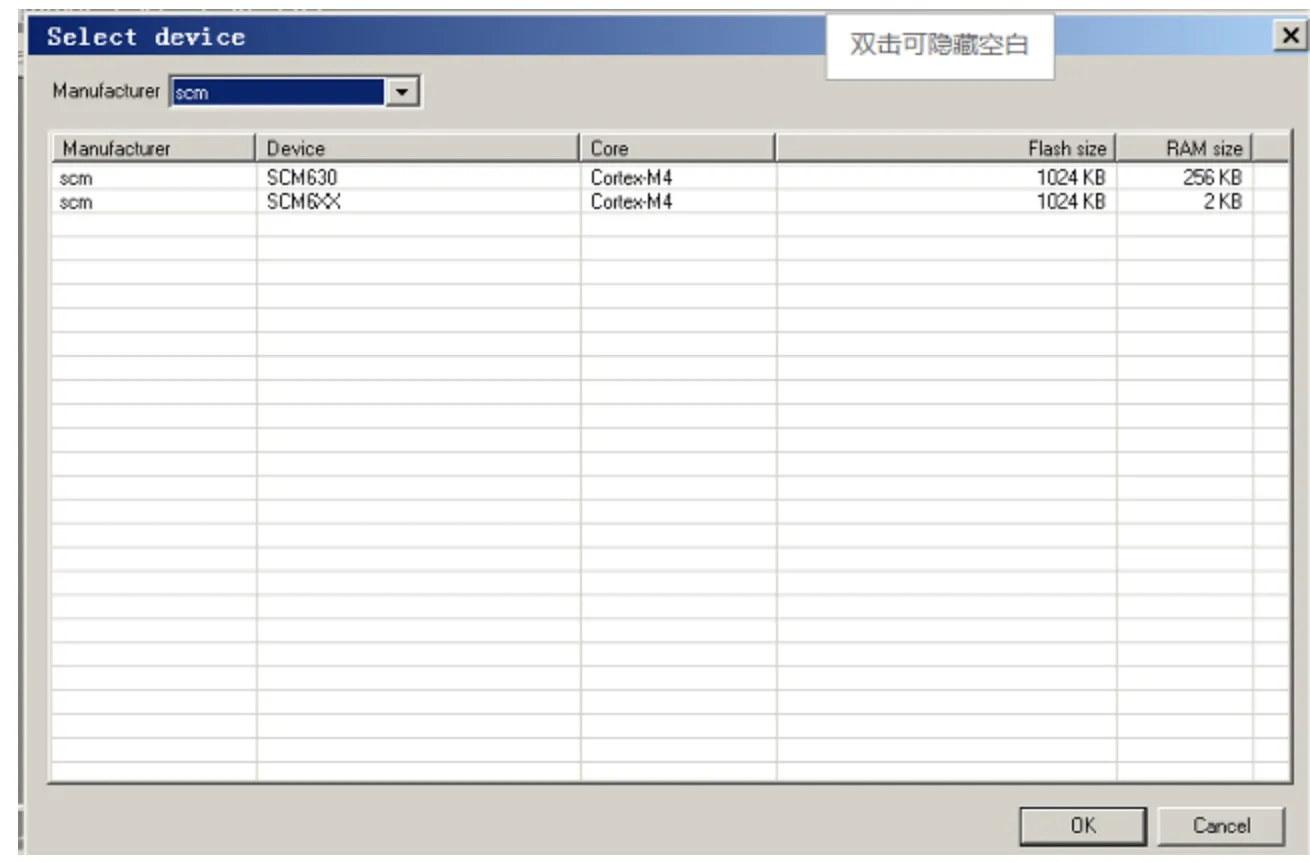

A.3 Select SCM  SCM6XX
 (รุ่น SMC6xx ใช้สำหรับงาน 1110 เท่านั้น)
﻿

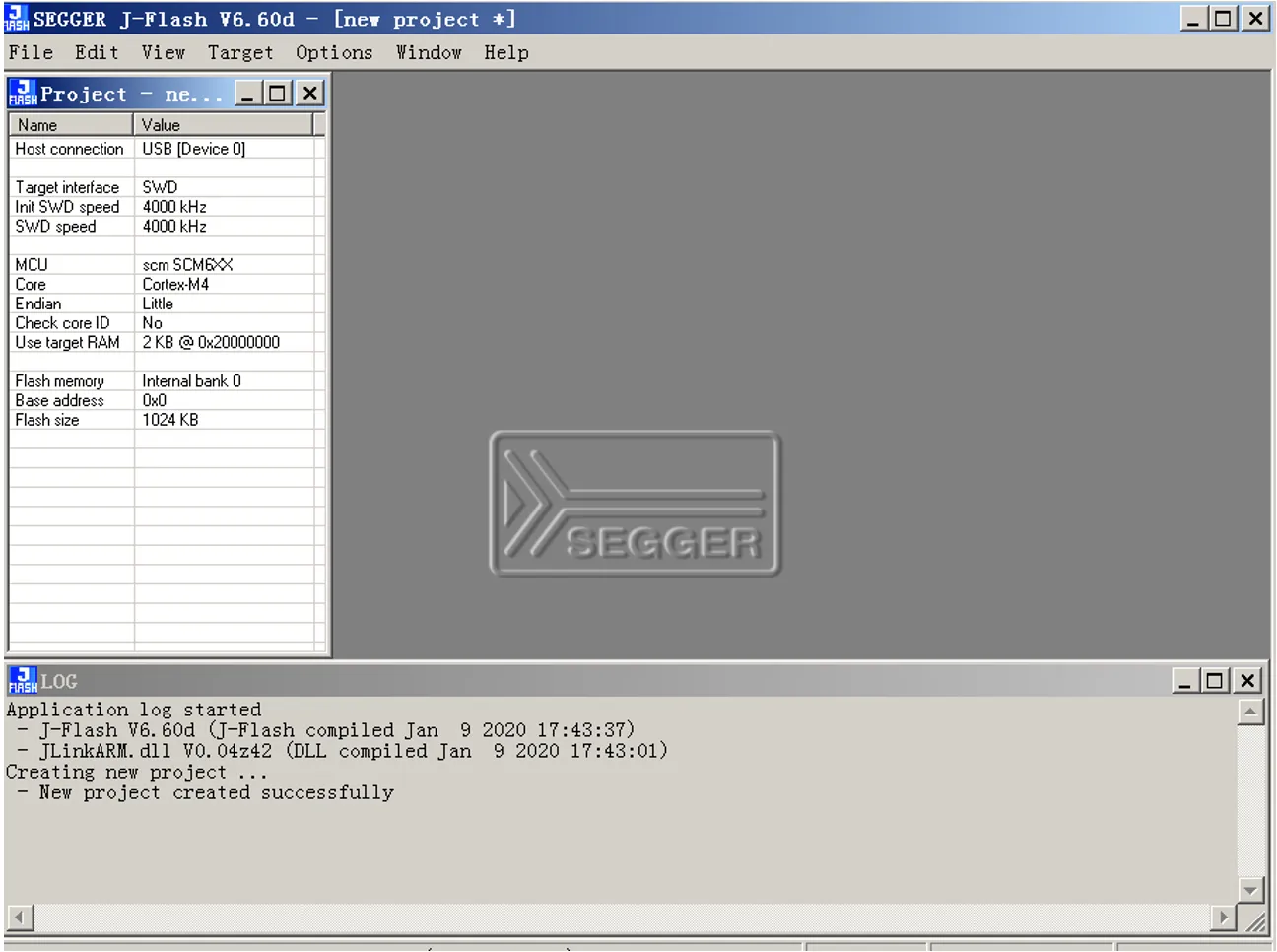

click【OK】
﻿
Click [OK]。
﻿
﻿
﻿

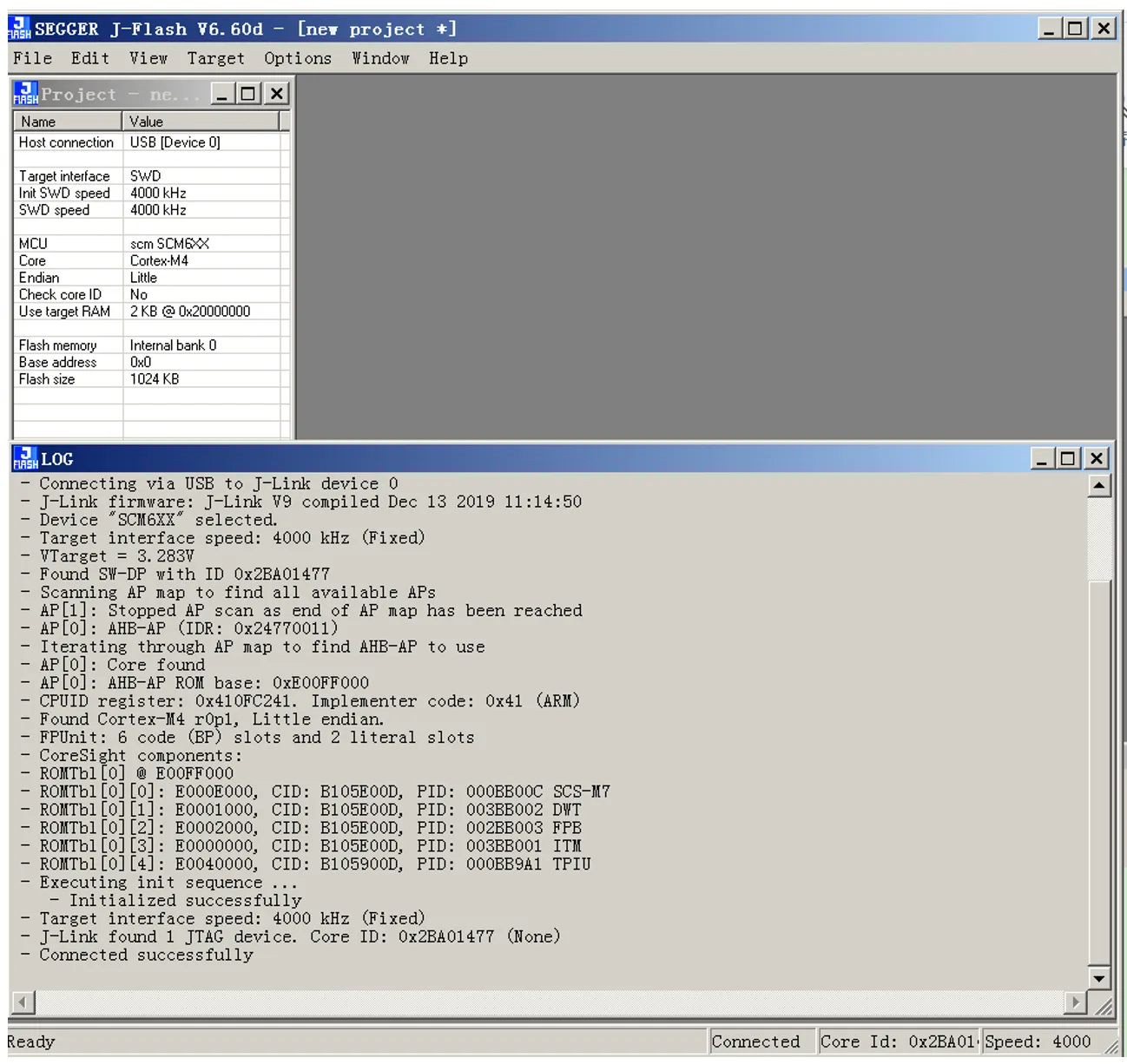

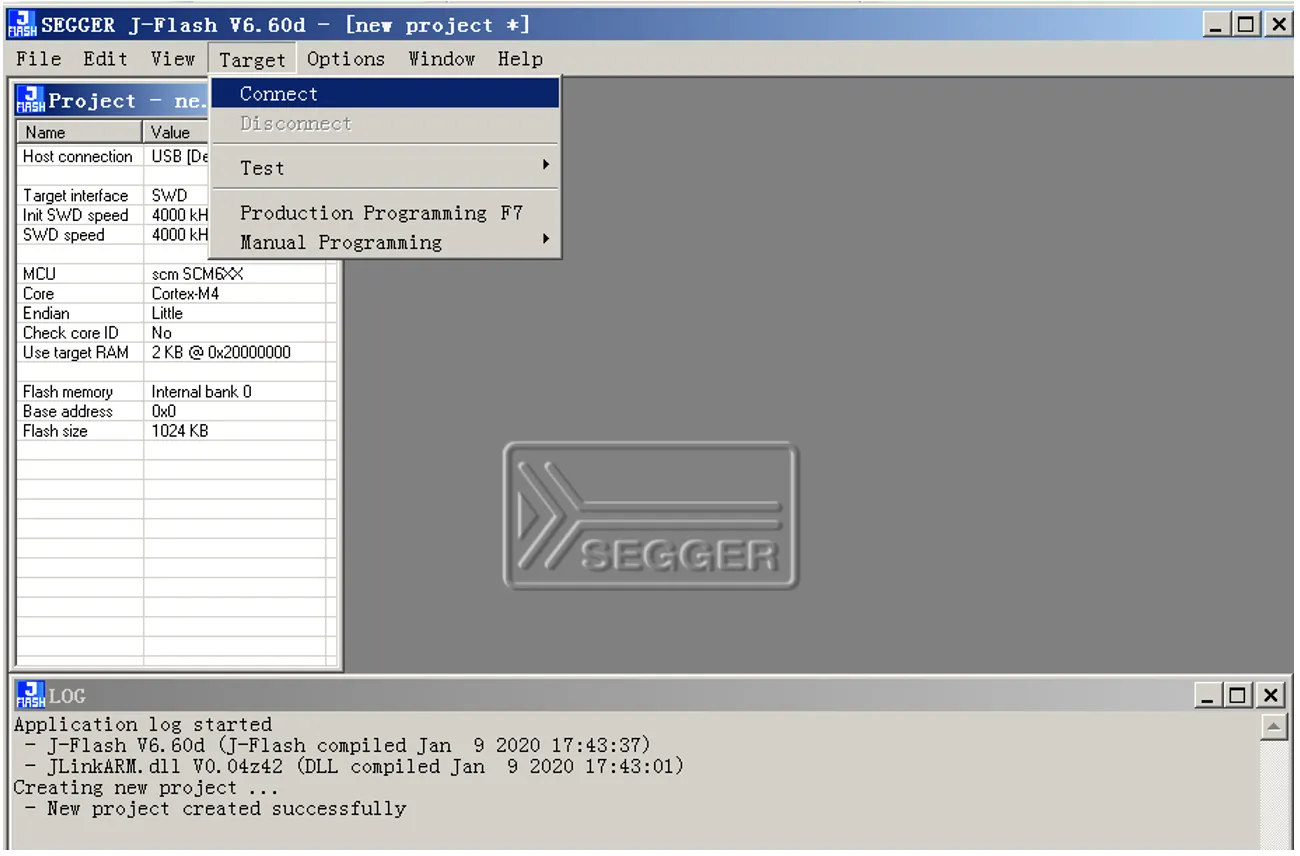

Connect ok เพื่อเชื่อมต่อ Jlink กับ Chip MCU (จ่าย DC เพื่อเปิด FRTU ด้วย) ，then clink [Erase Sectors]
﻿

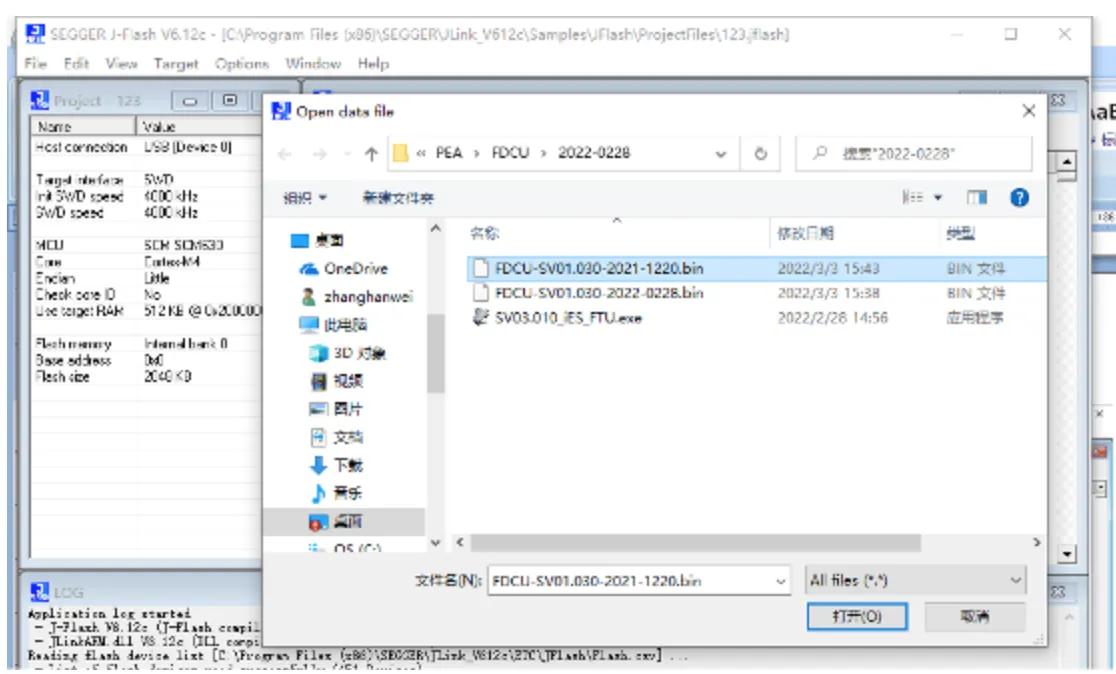

Open the .BIN (เลือก File firmware version ที่ต้องการจะ update)
﻿
﻿
	A.5 program

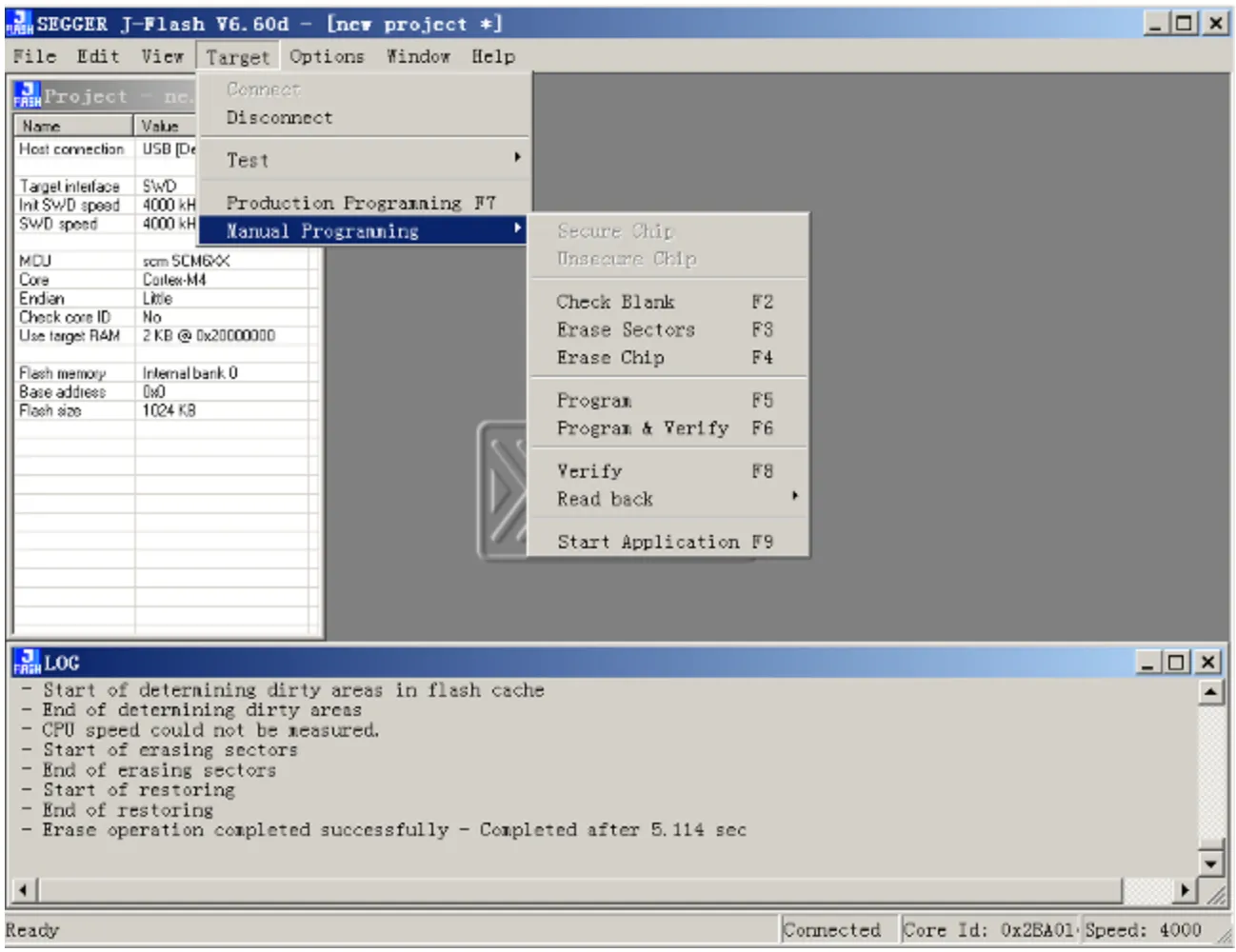

Click [Target]->[Manual Programming]->[Program].
﻿
﻿
VDO สาธิตการ ติดตั้ง driver Jlink ใน windows และทำการ Program (burn) ROM
﻿
﻿
﻿
