01-GOOSE Publishing

4min

STAGE 1 : LOGIC CONFIGURATION

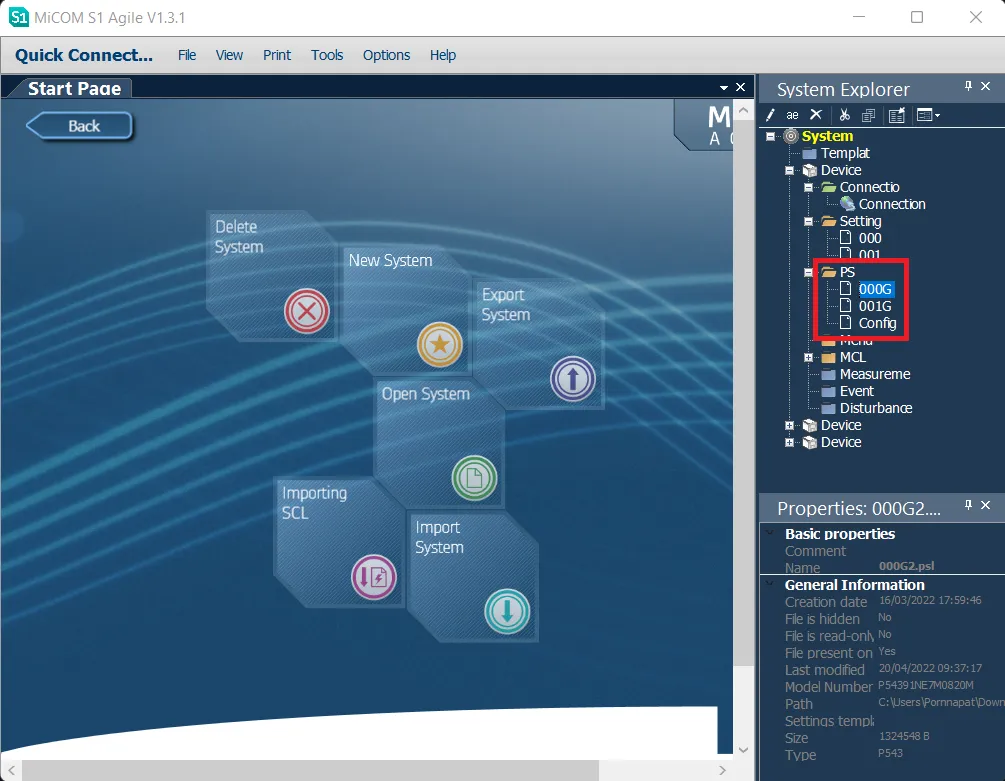

1. เปิด PSL Confiuration

Document image

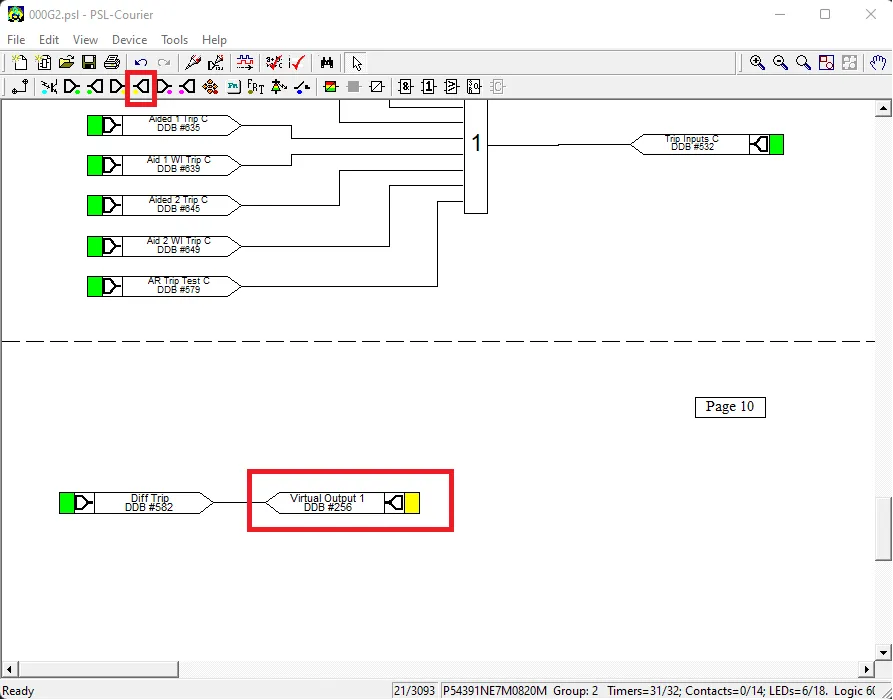

2. เขียน Logic โดยการ Mapping สัญญาณที่ต้องการ Publish ออกไปจาก IED ตัวนั้นๆ เข้าไปที่ "Virtual Output xx" ตามรูปตัวอย่าง

Document image


3. Save File แล้วปิด PSL ได้เลย

STAGE 2 : CREATE DATASET AND GOOSE CONTROL BLOCK FOR GOOSE PUBLISHER

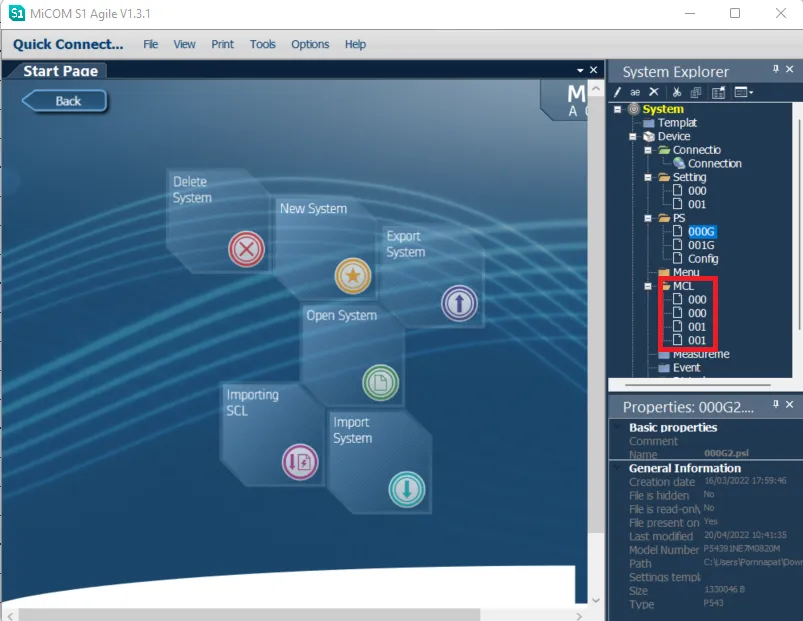

1. เปิด MCL Configuration

Document image

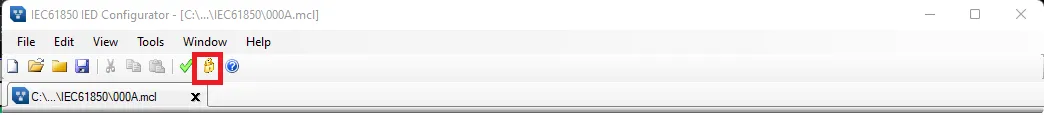

2. กดปุ่ม "Enter Manual Editing Mode" เพื่อเข้าไปแก้ไข MCL Configuration

Document image

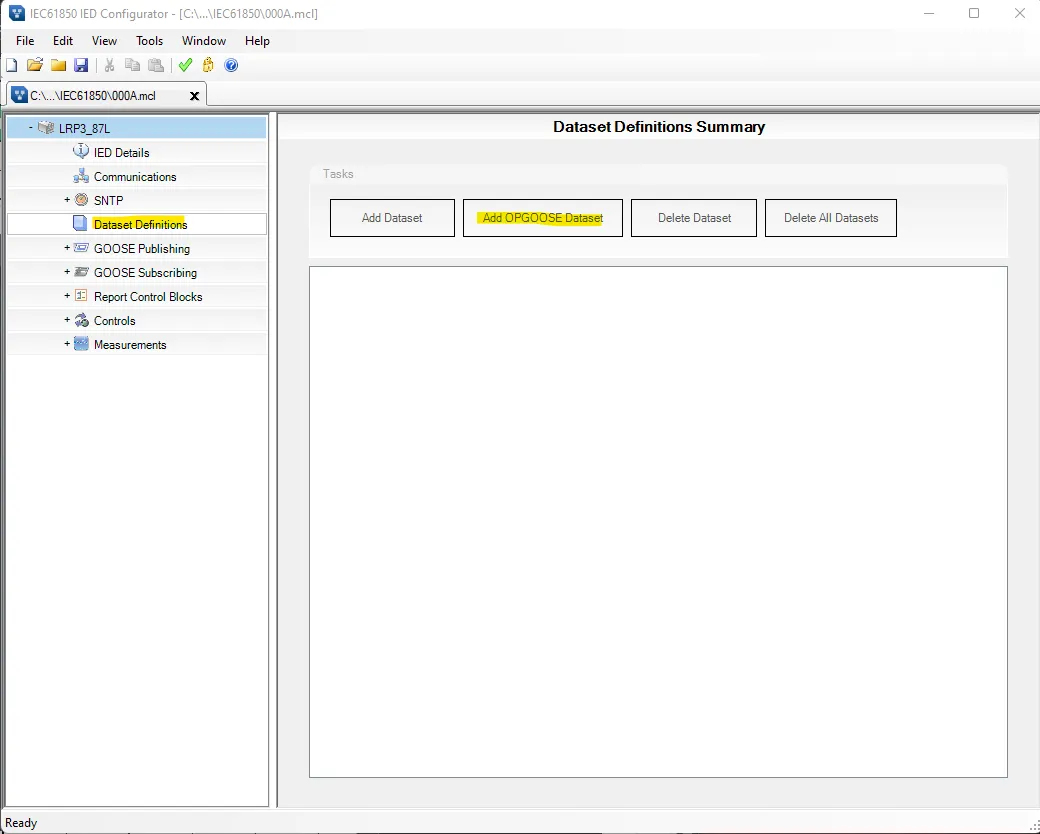

3. เลือก "Dataset Definitions" และกดไปที่ "Add OPGOOSE Dataset"

Document image

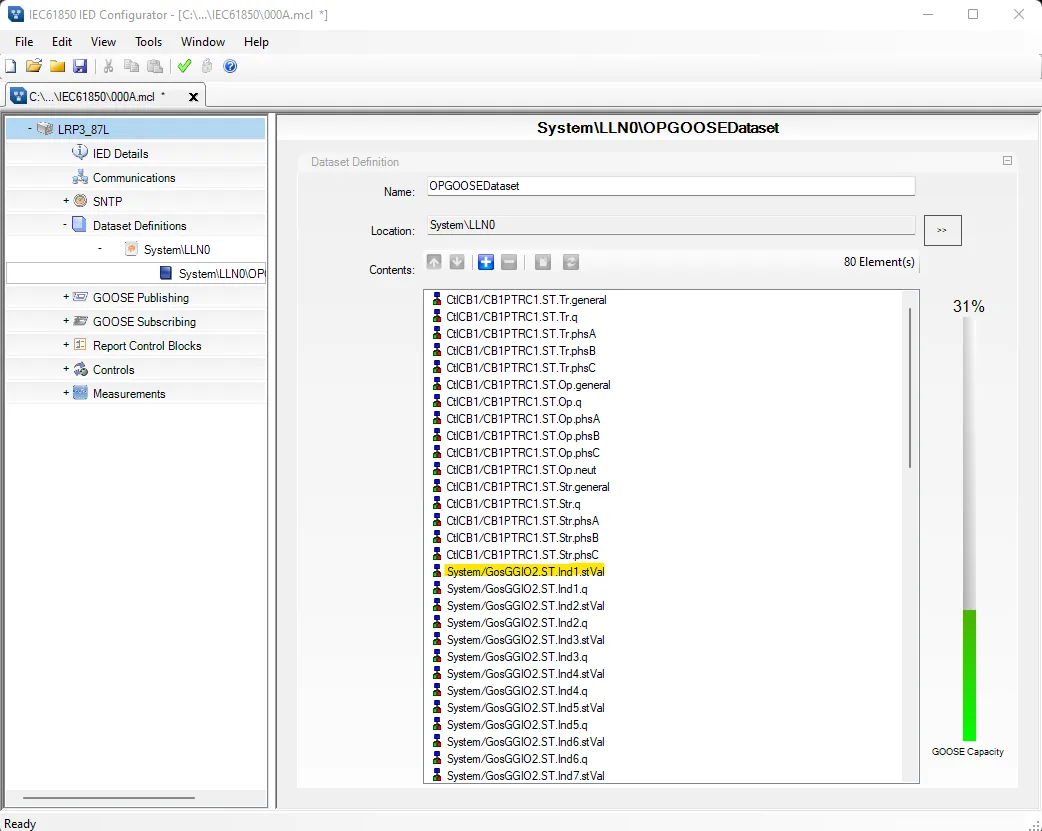

4. ทำการตั้งชื่อ Dataset ตามชื่อที่ต้องการ หรือใช้ Default Name ลงบนช่อง Name

5. ทำการเลือกสัญญาณที่ต้องการ Publish ออกไปลงในช่อง Contents โดยกดปุ่มเครื่องหมาย + หรือเลือกสัญญาณที่ไม่ต้องการ และกดปุ่มเครื่องหมาย - เพื่อนำออกจากช่อง Contents

จากตัวอย่างข้างบน (STAGE 1) ได้ทำการ Mapping สัญญาณเข้าไปที่ Virtual Output 1 ดังนั้น สัญญาณที่ต้องใช้คือ "System/GosGGIO2.ST.Ind1.stVal" ซึ่งได้มีอยู่ในช่อง Contents เรียบร้อย โดย Virtual Output จะมีให้ใช้จำนวน 32 Virtual output ดังนั้น สัญญาณที่ใช้ จะเป็น "System/GosGGIO2.ST.Ind1.stVal" ถึง "System/GosGGIO2.ST.Ind32.stVal"

Document image

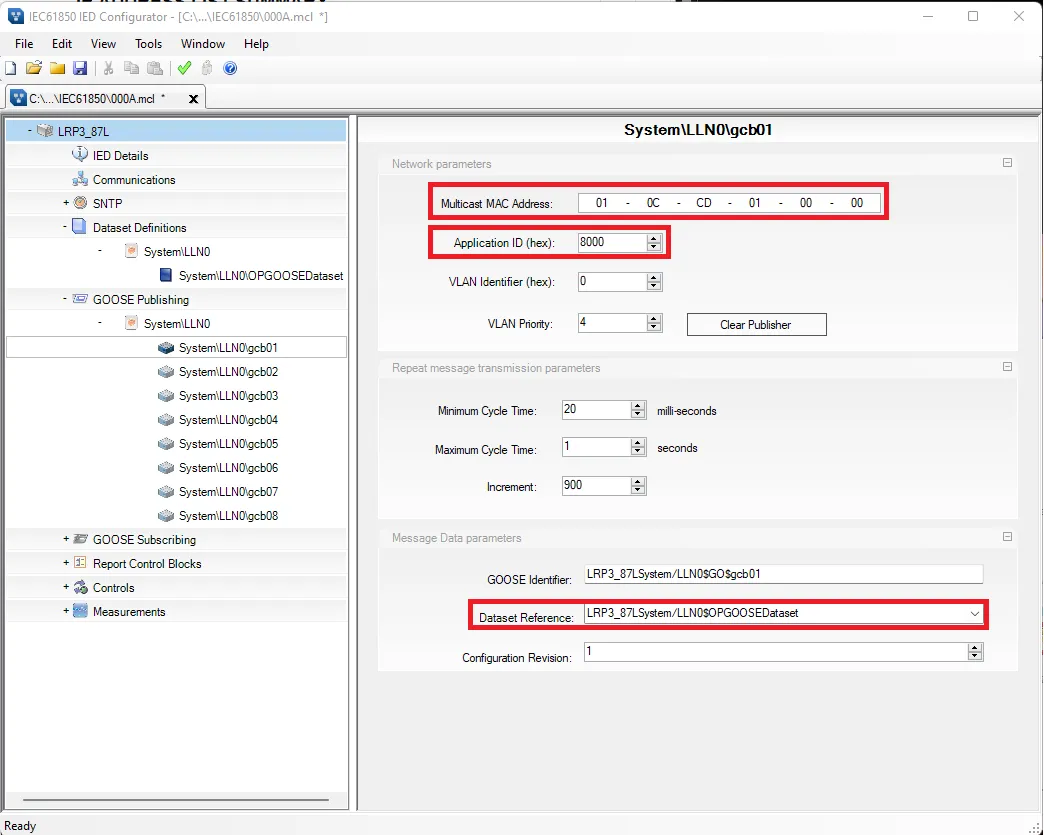

6. เลือกไปที่ GOOSE Publishing แล้วเลือก "System\LLN0\gcb01"

7. ทำการ setting MAC Address และ Application ID ตามต้องการ พร้อมทั้งเลือก Dataset ที่สร้างขึ้นมาตามขั้นตอนที่3 ลงในช่อง Dataset Reference

Document image


8. กด Save แล้ว ปิด IED61850 IED Configurator ได้เลย

9. Apply PSL file และ MCL file ลงไปที่ IED ได้เลย

10. ทำการ Switching Active bank จากบนหน้าจอของอุปกรณ์

11. แก้ไข GoEna Bit สุดท้ายให้มีค่าเป็น 1 จากบนหน้าจอของอุปกรณ์ เพื่อไป Enable GOOSE Publisher ของ gcb01
