10-How to config parameter setting for protection / control
- ทำการ Open Web browser ตาม 04-How to Open Web browser for setting โดยเข้า IP address ที่ web browser ตาม ที่ Relay config ล่าสุดไว้ พร้อม ทั้งตั้ง IP Computer ที่มีการ Plug in (LAN Port) ให้อยู่ในวงเดียวกัน

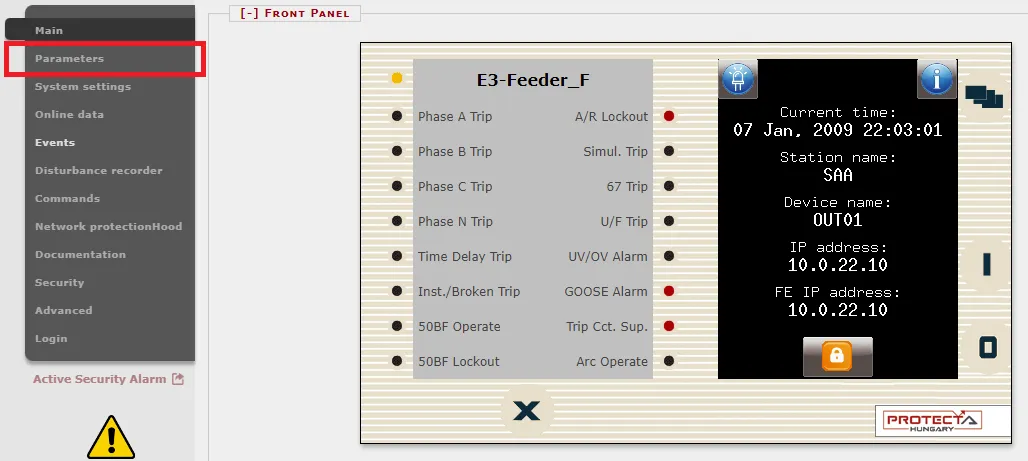

- เมื่อสามารถเข้า Browser ได้ให้กดไปที่ Parameter Menu

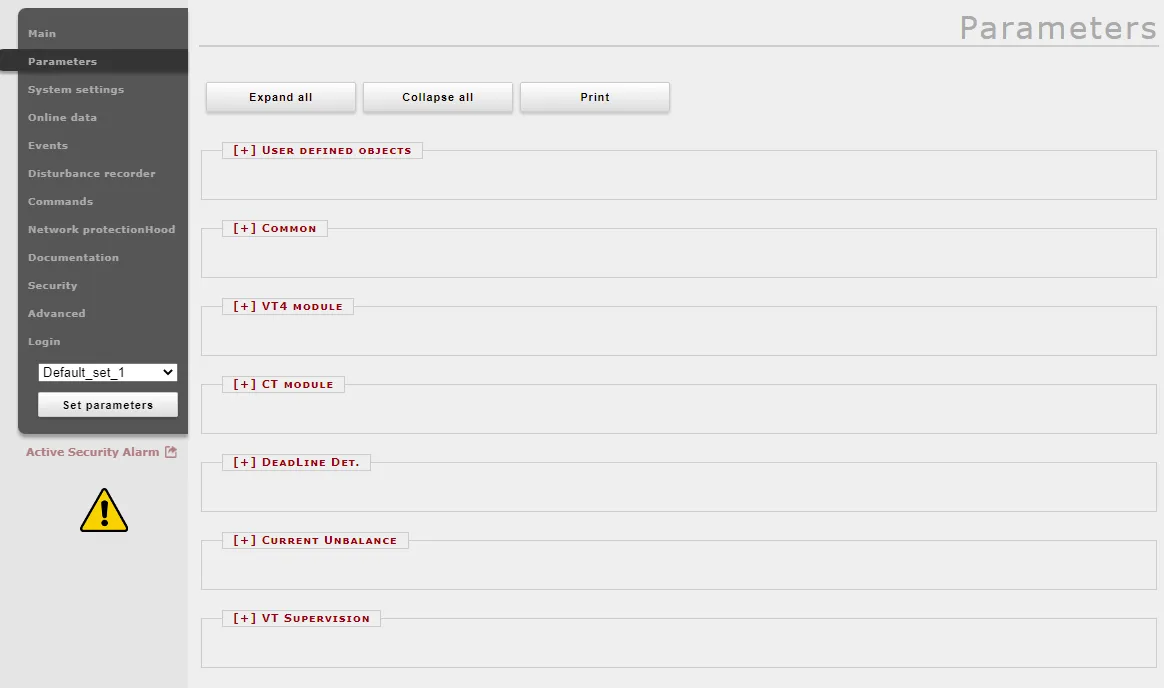

3. Browser จะทำการเปลี่ยนหน้าสำหรับ การ config paramter setting
4. กรณีต้องการเปลี่ยน group เพื่อ setting ใน group อื่น ให้ทำการ เลือก Group ที่ต้องการ ตามรูป แล้วทำการ setting parameter

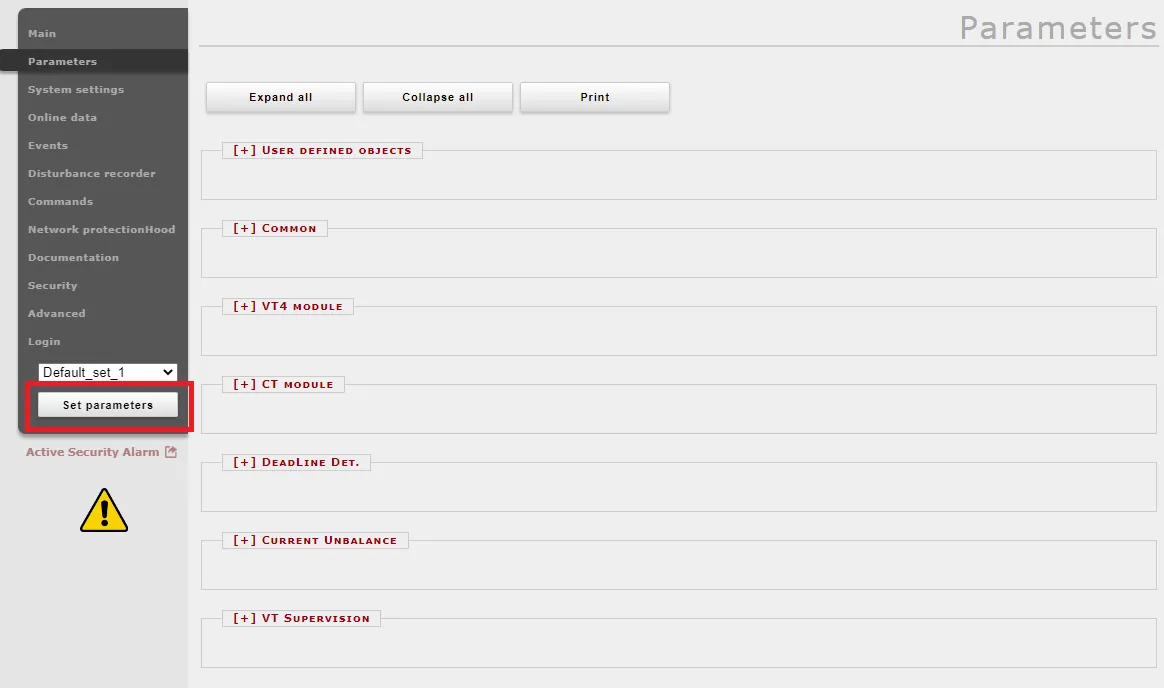

5. เมื่อทำการ setting แล้ว ให้กด Set parameters เพื่อ Confirm Parameter อีกครั้ง
หมายเหตุ : การ Set parameter จะทำการ set ได้ทีละ 1 Group setting
----------------------------------------------------------------------------------------------------------------------------------------------
TIP : หากต้องการให้ Export เพื่อดึง Parameter ที่เป็น type เดียวกัน เช่น Feeder หรือ Incoming เป็นต้น สามารถทำได้ดังนี้

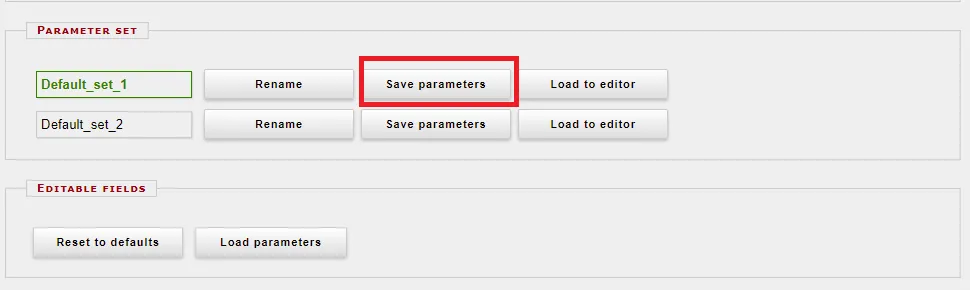

- ให้เลื่อน Browser ในหน้า Parameters ลงมาด้านล่างสุด และกด ปุ่ม Save parameters ของ Group ที่ต้องการเพื่อทำการ Export parameter ออกมา
2. เมื่อได้ไฟล์ที่ Export ออกมาแล้ว File (Format ".par") ที่ได้ออกมาจะเป็นการเรียงตามชื่อ Sub และ Bay ในหน้า Main ที่ทำการ Set ไว้ แล้วตามด้วยชื่อ Group

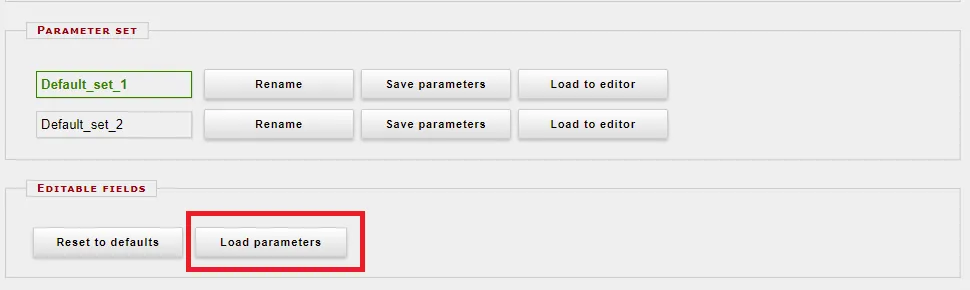

3. เมื่อต้องการให้ Laod ลง IED อื่น ให้ทำการเข้า Browser ของ IED ที่ต้องการแล้ว เข้า Parameters Menu พร้อมทั้งเลื่อนลงมาด้านล่างสุด และกด Load parameters หลังจากนั้น Browser จะมีการ Pop up window สำหรับ ให้เลือก File .par
4. ให้ทำการเลือก File .par ที่ทำการ download ใน ข้อ 2.
5. หลังดำเนินการ เลือก File เสร็จแล้ว ให้ตรวจสอบ parameter อีกครั้งว่าตรงตามต้องการหรือไม่ ถ้า parameter ถูกต้องแล้ว ให้ทำการกด Set parameters อีกครั้งเพื่อยืนยันการ Set parameter นั้น (การ Load parameters เป็นแค่การเปิดดู ไม่ถือเป็นการ confirm parameter ลง IED)
