02-GOOSE Subscribing

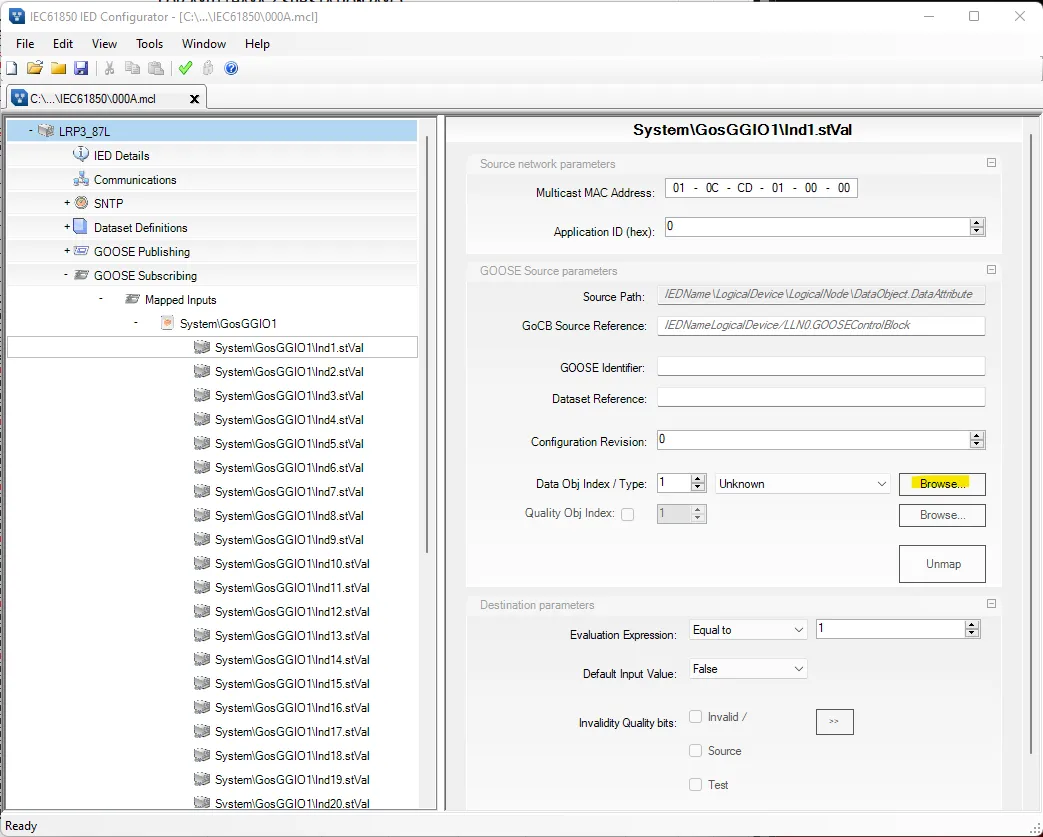

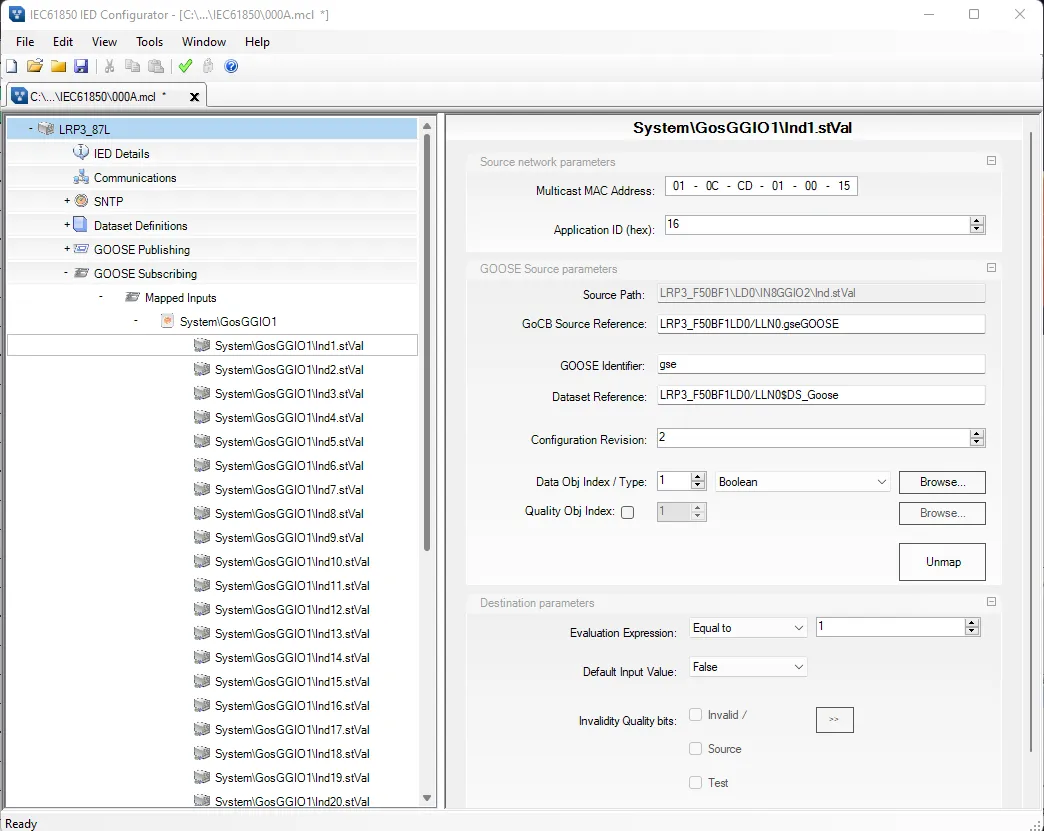

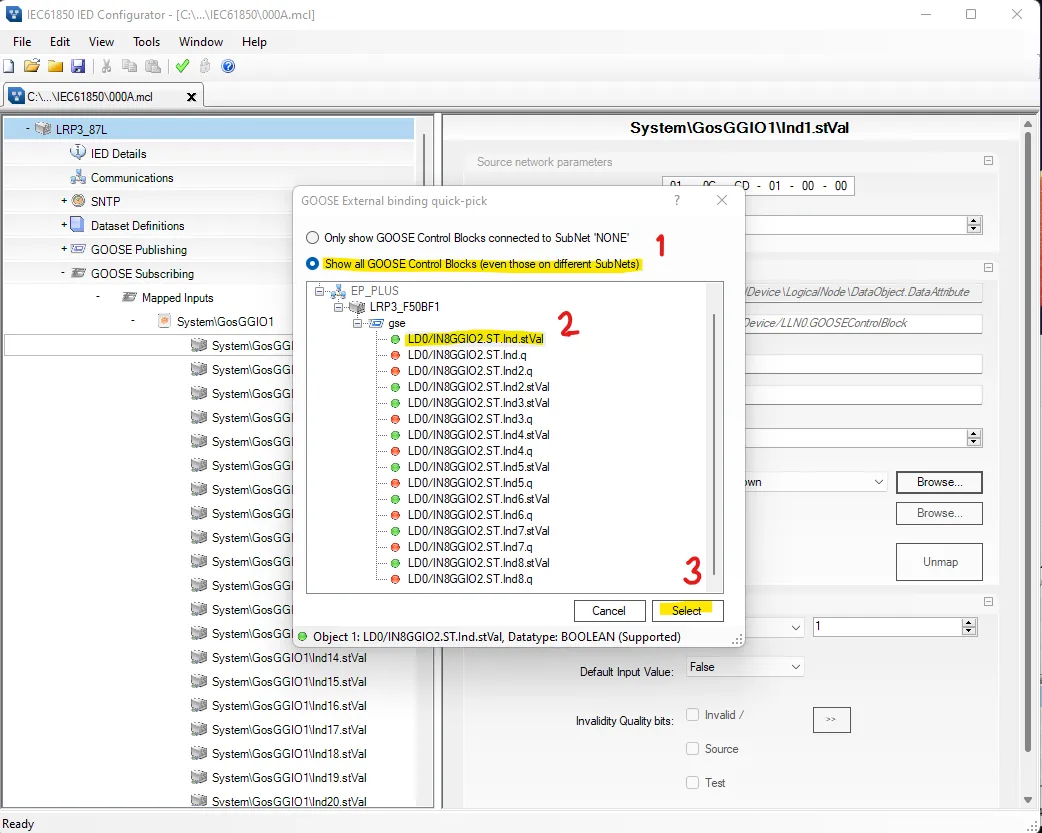

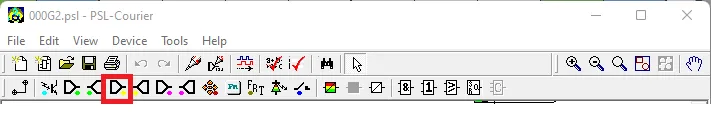

stage 1 mcl configuration 1\ เปิด iec61850 ied configurator 2\ enter manual editing mode 3\ เลือก goose subscribing, mapped input, system\gosggio1 จะมีสัญญาณให้เลือก map จำนวน 32 สัญญาณ คือ "system\gosggio1\ ind1 ind1 stval" ถึง "system\gosggio1\ ind32 ind32 stval" ซึ่งสัญญาณทั้ง 32 สัญญาณนี้จะเชื่อมต่อกั บ virtual input 1 ถึง virtual input 32 ใน psl configuration โดยในตัวอย่างนี้ จะใช้ "system\gosggio1\ind1 stval" ซึ่งจะ link กับ virtual input 1 ใน psl configuration 4\ เลือกไปที่ "browse " เพื่อ import cid file โดยเลือก cid ของ ied ที่ต้องการจะ subscribe goose 5\ เลือก "show all goose control blocks (even those on different subnets)" เพื่อให้แสดง goose control block ในทุก subnet ที่มี และเลือกสัญญาณที่จะ map เข้ามา หลังจากนั้นเลือก "select" 6\ กด save file แล้วปิด ied61850 ied configurator ได้เลย stage 2 psl configuration ใช้ symbol นี้ เพื่อใช้สำหรับนำ goose input (virtual input) ไปใช้ในการเขียน logic ต่อ
