หลังจากที่เข้า Mode Master View เรียบร้อยแล้ว จะแบ่งออกเป็นส่วนๆดังนี้

  1. ส่วนของ Detail Description : Name of BI, BO, AI, etc.
  2. ส่วนของ Logic Diagram : Protection Logic และ System Logic
  3. ส่วนของ LCD Monitor สำหรับการแสดงผลและการควบคุม

---------------------------------------------------------------------------------------------------------------------------------

การตั้งชื่อ LED Name

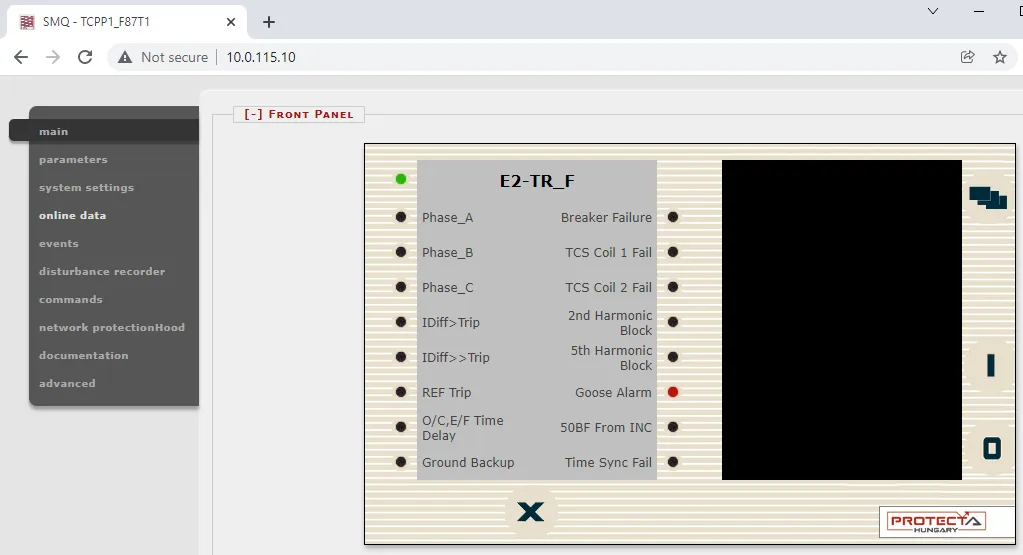

เมื่อมีการตั้งชื่อตามรูปข้างล่าง จะส่งผลให้การเปิดหน้า Browser จะแสดงชื่อตามที่ EuroCAP Set ไว้ตามรูป

Document image




Document image

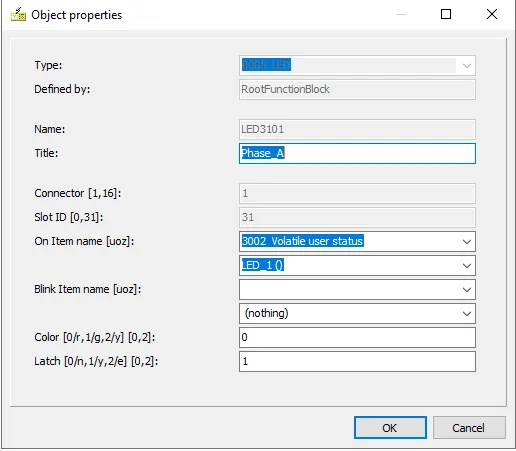

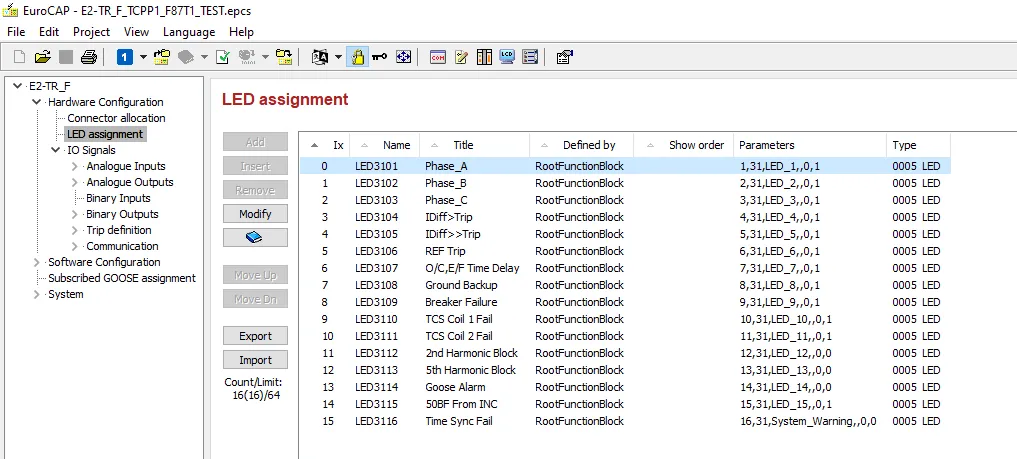

การแสดงรายละเอียดข้อความและสี LED แต่ละช่อง และการทำงานของ LED จะสามารถ Set ได้โดยการกด Double Click ที่ชื่อ LED



Document image

  • ช่อง Title สำหรับ ชื่อที่จะแสดงผลบน LED นั้นๆ

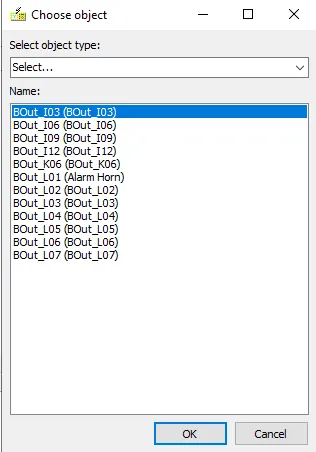

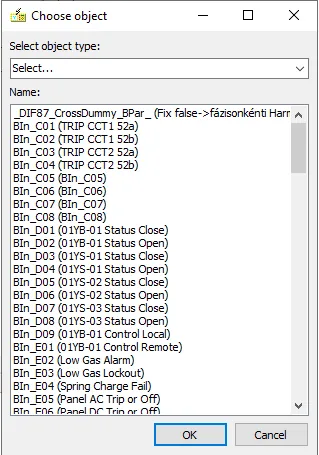

  • On Item name จะเป็นการ Map point ที่ให้ออก LED นั้นๆ โดยจะสามารถ Map ได้จากใน Logic Diagram (หลอดจะแสดงผลค้าง)
  • Blink Item name จะเป็นการ Map point ที่ให้ออก LED นั้นๆ โดยจะสามารถ Map ได้จากใน Logic Diagram (หลอดจะแสดงผลกระพริบ)
  • Color : สามารถเลือกสีได้ตามหมายเลขที่กำหนด 0=Red, 1=Green, 2=Yellow
  • Latch :
    • Set 0 : เมื่อสัญญาณ Alarm เข้ามา หลอดจะติดและ เมื่อสัญญาณ Clear หลอดจะดับ
    • Set 1 : เมื่อสัญญาณ Alarm เข้ามา หลอดจะติดและ เมื่อสัญญาณ Clear หลอดจะยังติดค้าง ต้องกด Reset เพื่อ Clear หลอด
    • Set 2 : เมื่อสัญญาณ Alarm เข้ามาใหม่ จะลบ หลอดที่ Latch ก่อนหน้านั้นออกทั้งหมด

---------------------------------------------------------------------------------------------------------------------------------

การตั้งชื่อ BI Name, BO Name

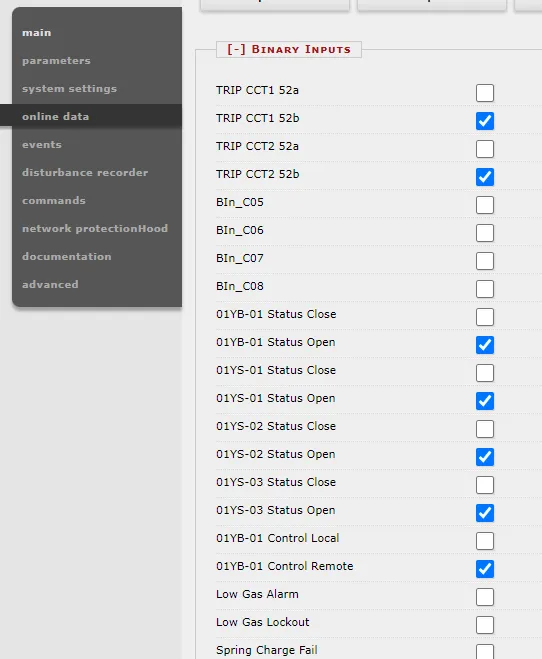

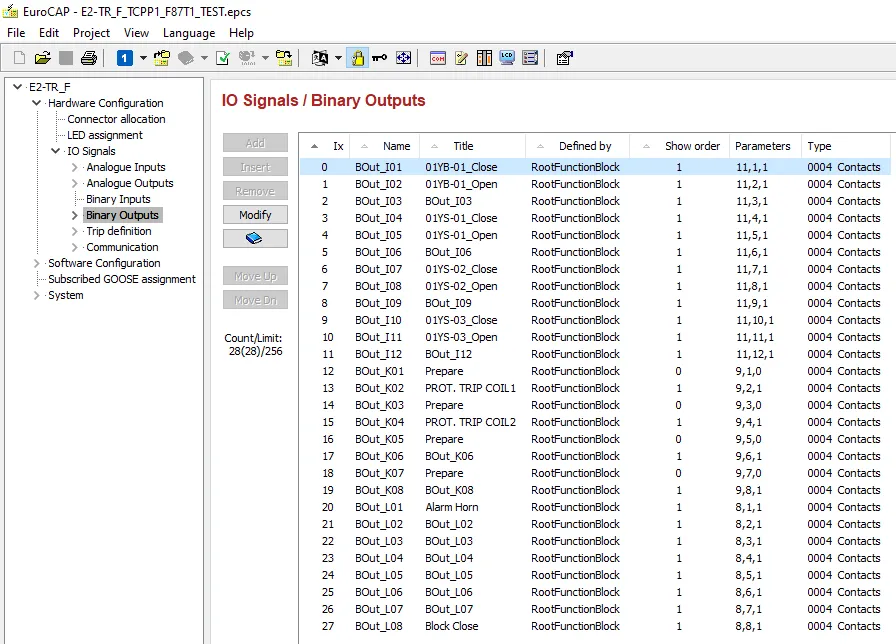

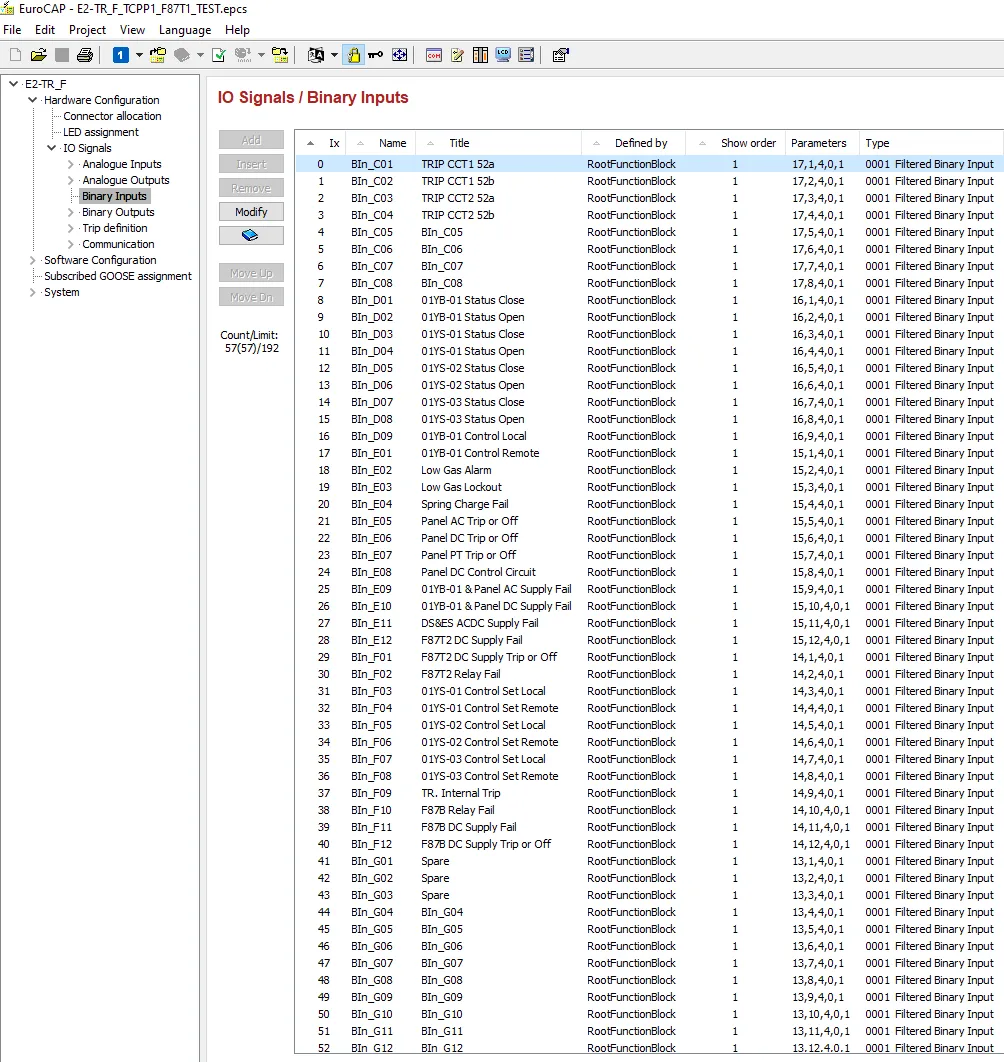

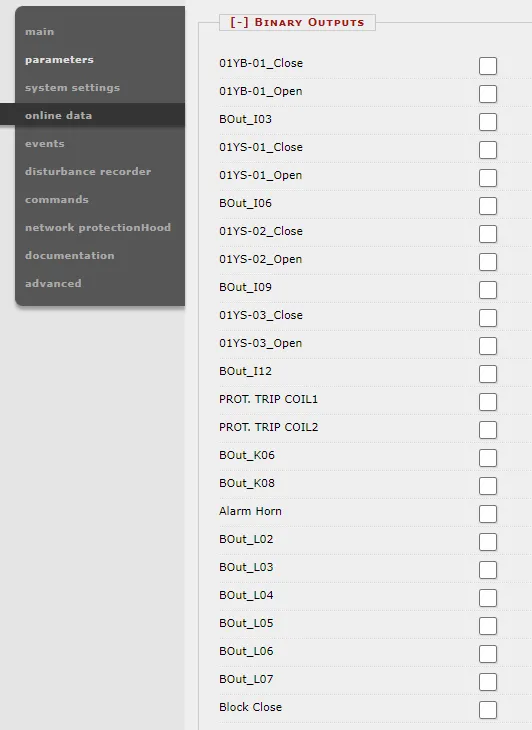

ให้ทำการแก้ไขชื่อโดยสามารถ Double Click เพื่อแก้ไขชื่อได้ ในส่วนของการแก้ไขชื่อนี้ จะส่งผลกระทบกับ รายละเอียด Properties input/output ใน Logic Diagram และ Data Online Detail

Document image




Document image




Document image




Document image




Document image




Document image




Document image




Document image


---------------------------------------------------------------------------------------------------------------------------------

การใช้ Logic Diagram

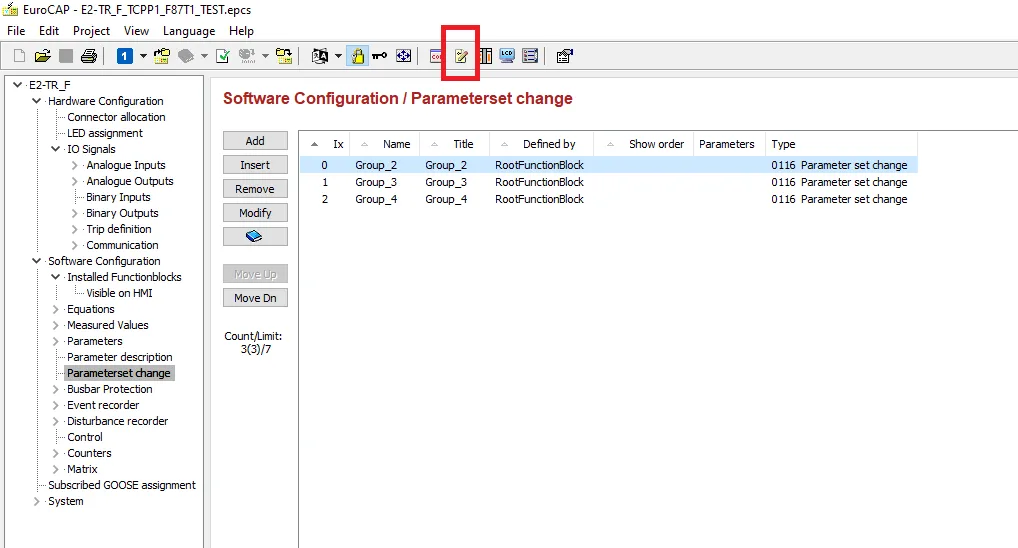

ให้ทำการกดไปที่ icon ดังรูป

Document image

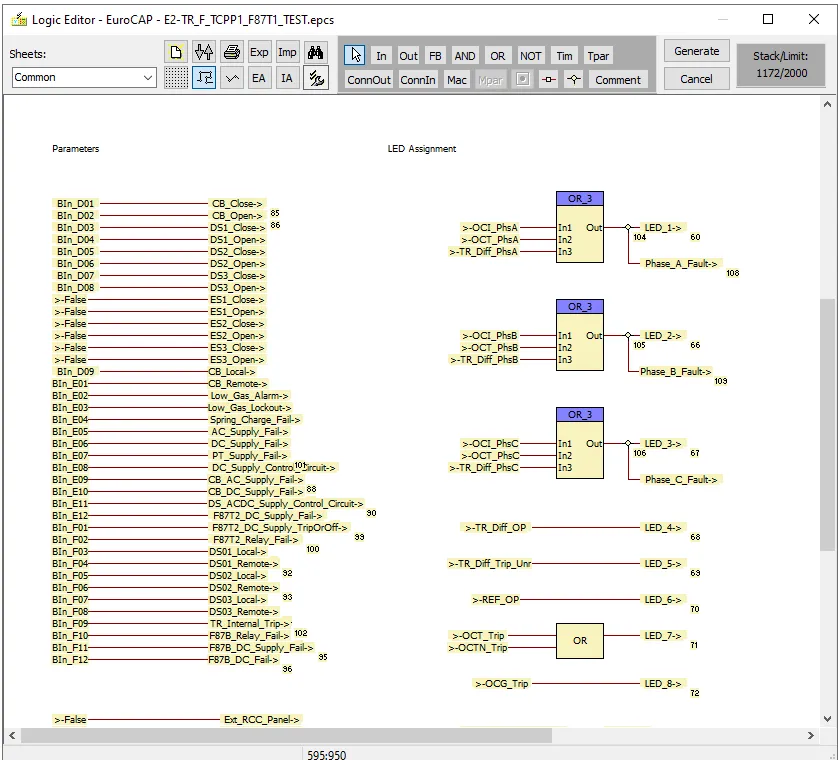

เมื่อกดแล้วจะเข้าไปที่ Logic Editor



Document image


ที่ Menu ข้างต้น จะมีหัวข้อต่างๆดังนี้

  • IN : จะเป็น Source สำหรับ Binary Input
  • OUT : จะเป็น Destination สำหรับ Binary Output
  • FB (Function Block) : จะเป็น Function Block ของ Protection ต่างๆ
  • AND, OR, NOT : จะเป็น Logic Gate สำหรับการรวม Point ตามเงื่อนไข หรือการ Invert point ตาม Function Logic Gate
  • ConnOut : เป็นการสร้าง Destination Tag Internal
  • ConnIn : เป็นการดึง Point จาก ConnOut ที่เป็น Tag Internal เพื่อส่งเป็น Source ให้กับ Logic อื่นๆ
  • Mac : เป็น Logic Gate ที่ทำการเขียนรวม Function ต่างๆ เช่น Or input 8 เป็นต้น

เมื่อทำการเขียน Logic เรียบร้อยแล้ว ให้ดำเนินการ กด Generate เพื่อเป็นการ Gen file Logic Diagram หากไม่สามารถ Generate ได้จะต้องตรวจสอบ Logic อาจพบสาเหตุเช่น เขียน Logic ไม่ครบถ้วน บน Logic Gate And/Or เป็นต้น

---------------------------------------------------------------------------------------------------------------------------------

การเปลี่ยนชื่อ IED Name สำหรับ 61850

ให้กดไปที่ icon ตัวอักษร COM ตามรูป

Document image

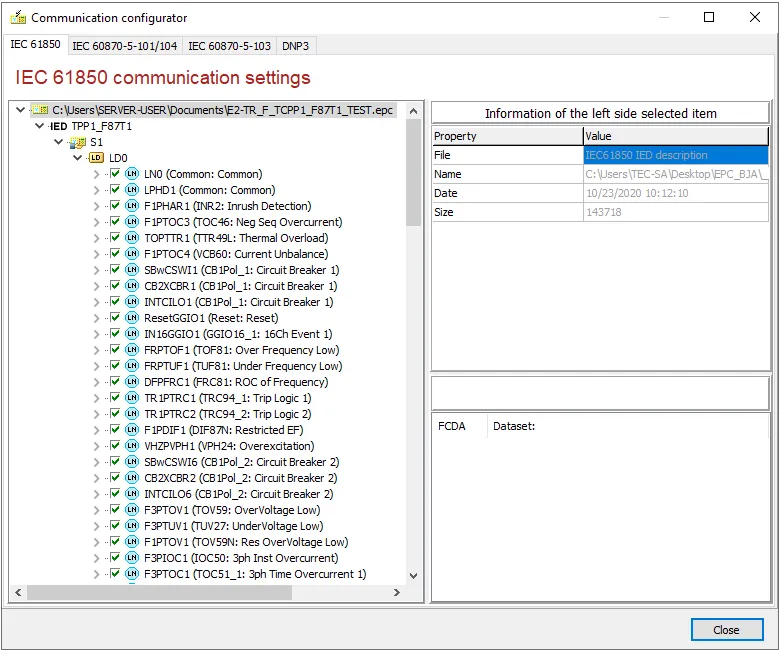

เมื่อกดเข้าไปแล้วจะพบว่า จะเปิดหน้าต่างของ Communication Configurator ตามรูป

Document image

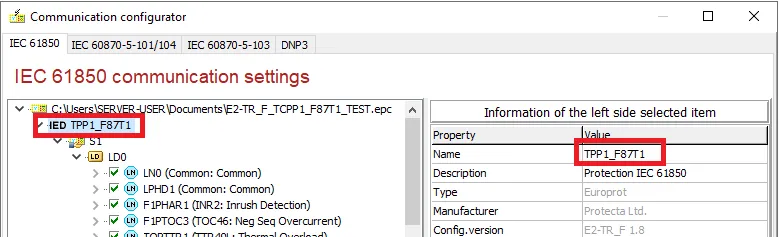

ให้ทำการกดไปที่ IED name เพื่อทำการเปลี่ยนชื่อตามรูป



Document image


หลังดำเนินการเปลี่ยนเรียบร้อยแล้วให้ทำการกด Close มุมขวาล่างแล้ว save เพื่อทำการ Generate ต่อไป

---------------------------------------------------------------------------------------------------------------------------------

การสร้าง/แก้ไขหน้าจอ LCD

ให้ทำการกดไปที่ icon รูป LCD ตามรูป

Document image




Document image

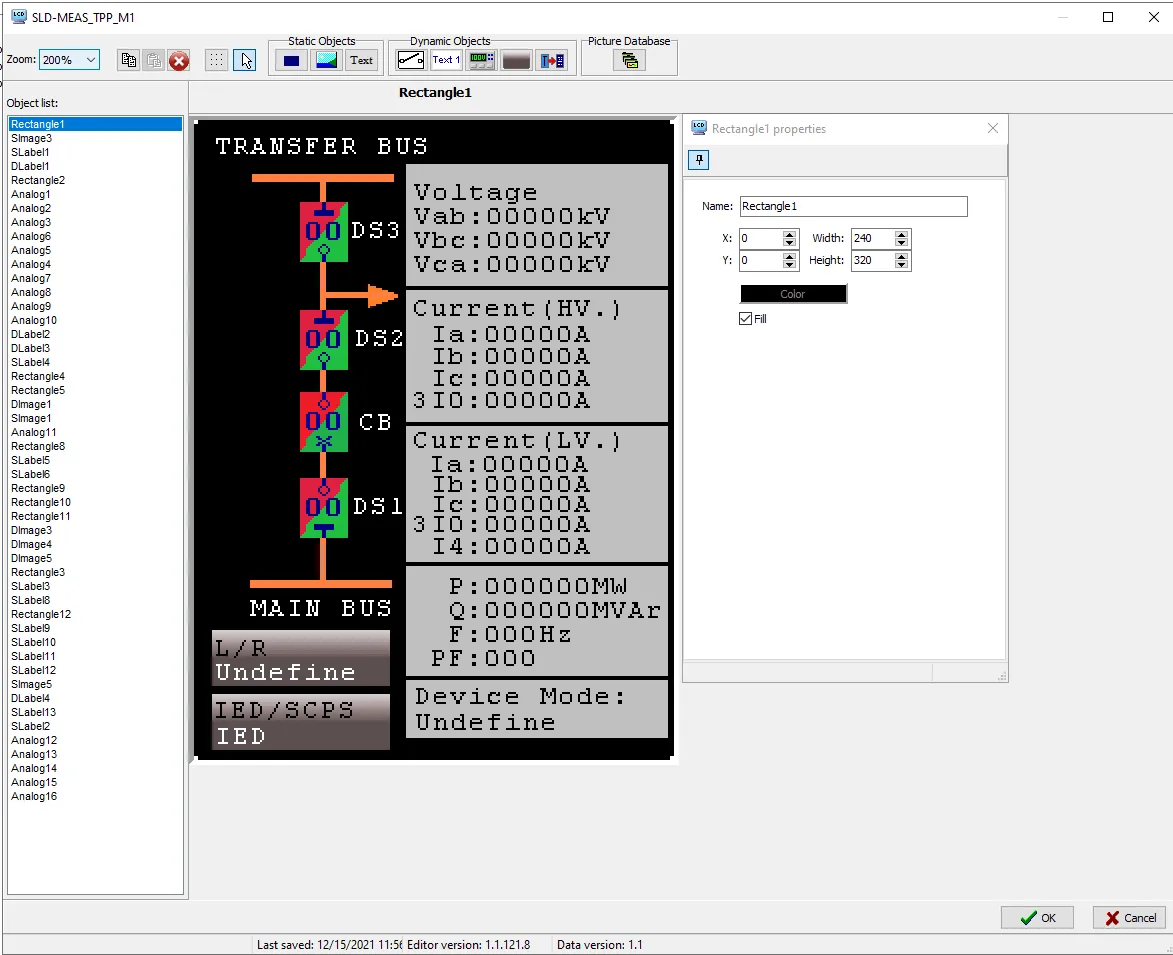

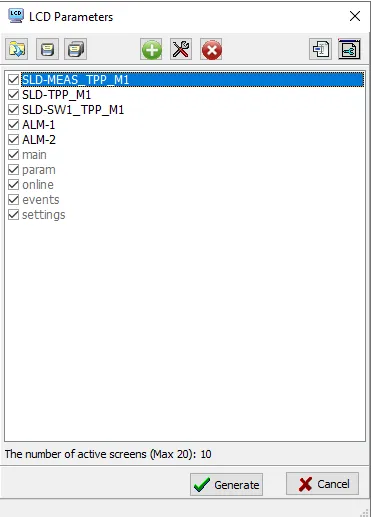

จะสามารถ Double Click เพื่อ แก้ไข LCD Parameter



Document image
