09-How to config system setting
2min
- ทำการ Open Web browser ตาม 04-How to Open Web browser for setting โดยเข้า IP address ที่ web browser ตาม ที่ Relay config ล่าสุดไว้ พร้อม ทั้งตั้ง IP Computer ที่มีการ Plug in (LAN Port) ให้อยู่ในวงเดียวกัน

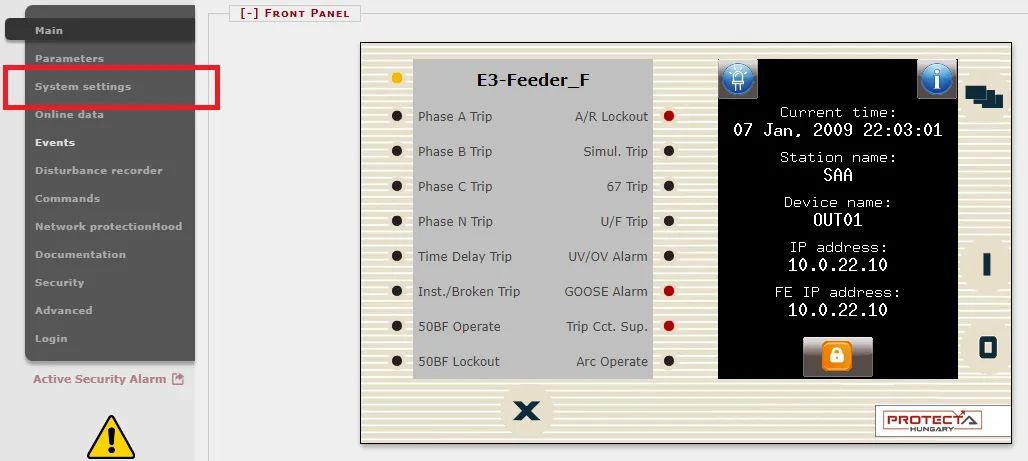

- เมื่อสามารถเข้า Browser ได้ให้กดไปที่ System setting Menu

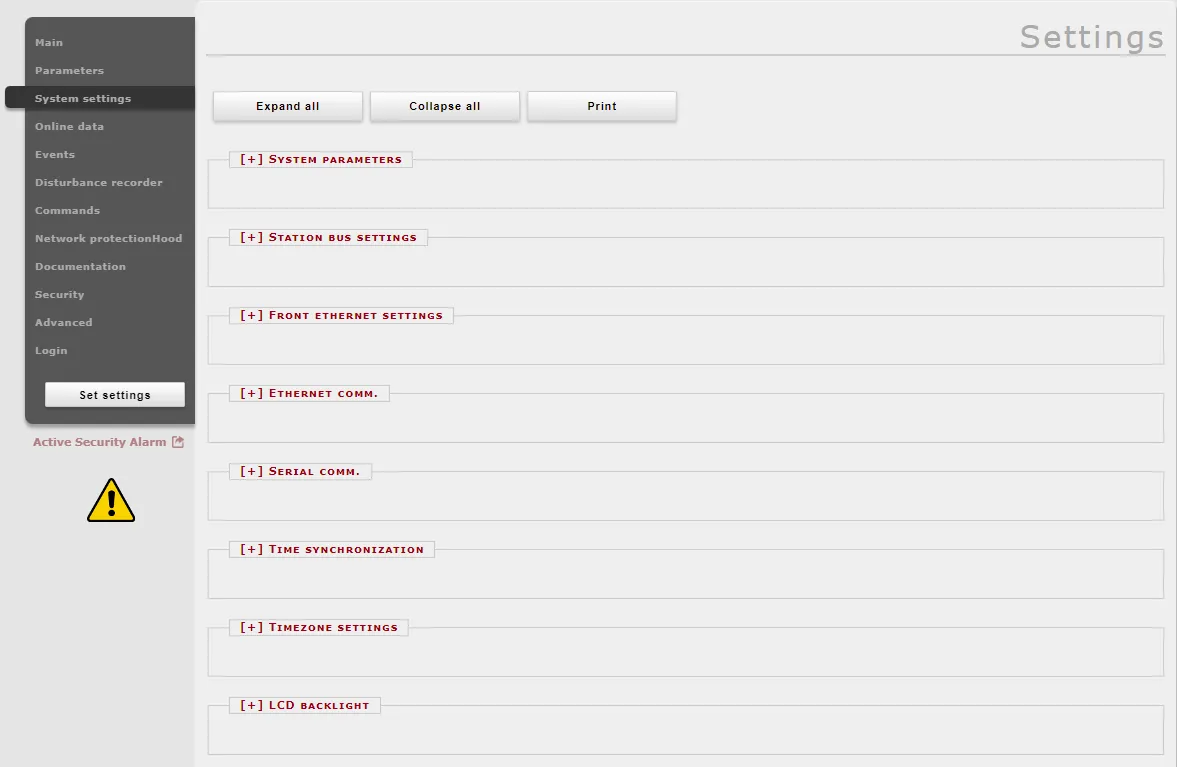

3. เมื่อกด เข้าไปแล้วจะเข้าไปที่ Menu ของ System settings ตามรูป
4. กด [+] ที่ STATION BUS SETTINGS เพื่อเข้า setting IP ของ IED

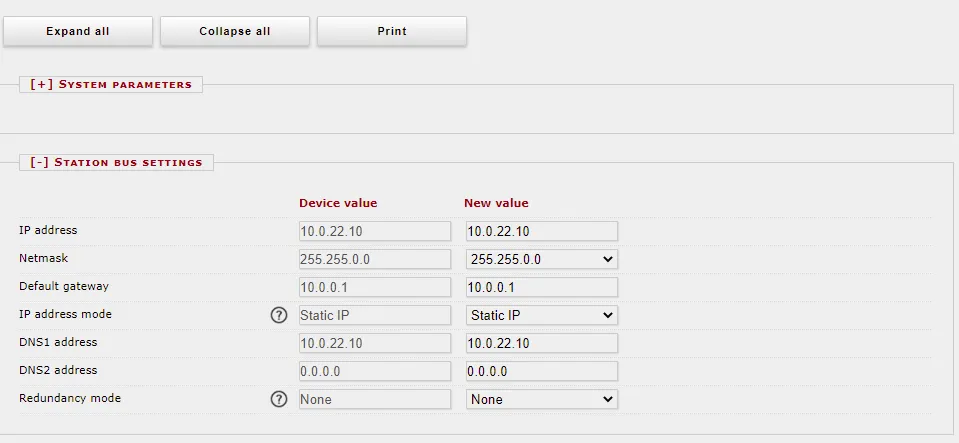

5. ทำการ set IP address, Netmask และ Default gateway (ถ้ามี)
6. กรณี ต้องการ set HSR หรือ PRP ให้ เลือกที่ Redundancy mode เพื่อ ทำการ select mode การใช้งานที่ต้องการ

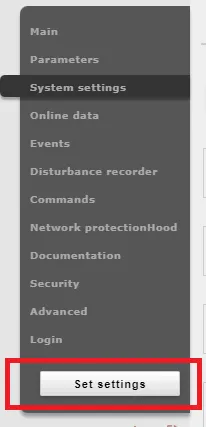

7. เมื่อทำการ set เรียบร้อยแล้วให้กด button Set settings เพื่อทำการ confirm system setting

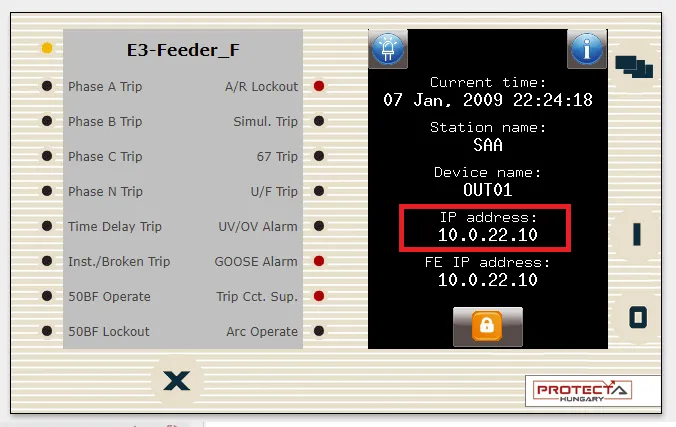

8. IED จะทำการ reboot ใหม่ รอจน IED on ตามปกติ และกดดูที่หน้าจออีกครั้งจะพบว่า IP จะเปลี่ยนไปตามที่ setting ไว้ แล้วลองเข้า Browser ด้วย IP ที่ set ไว้อีกครั้ง
