06-How to create dataset for Goose (EuroCAP)

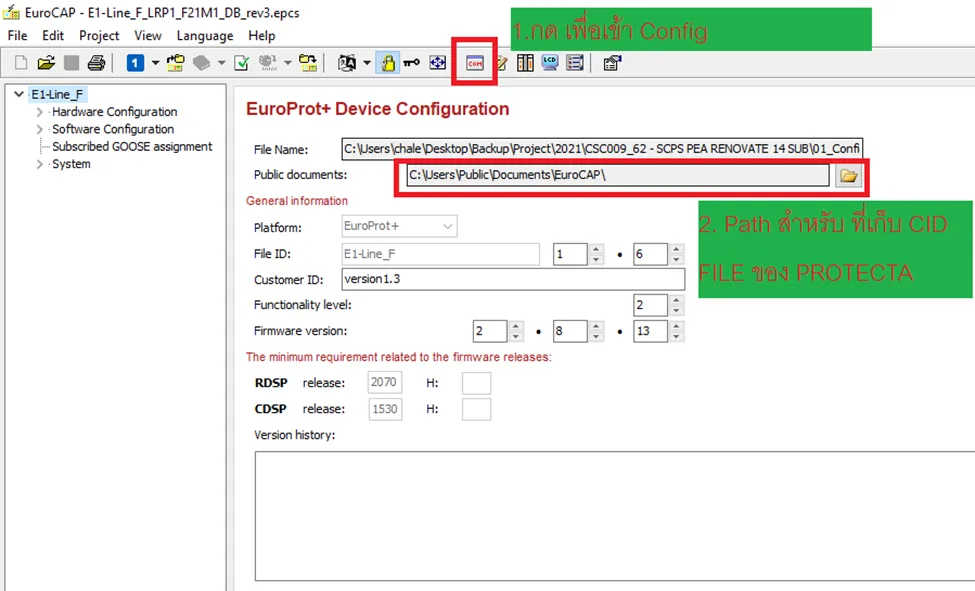

ขั้นตอนการสร้าง Data Set สำหรับ Goose ที่หน้าจอของ Program EuroCAP จะแบ่งออกเป็น 2 ส่วนดังนี้ (ตามรูปข้างล่าง)

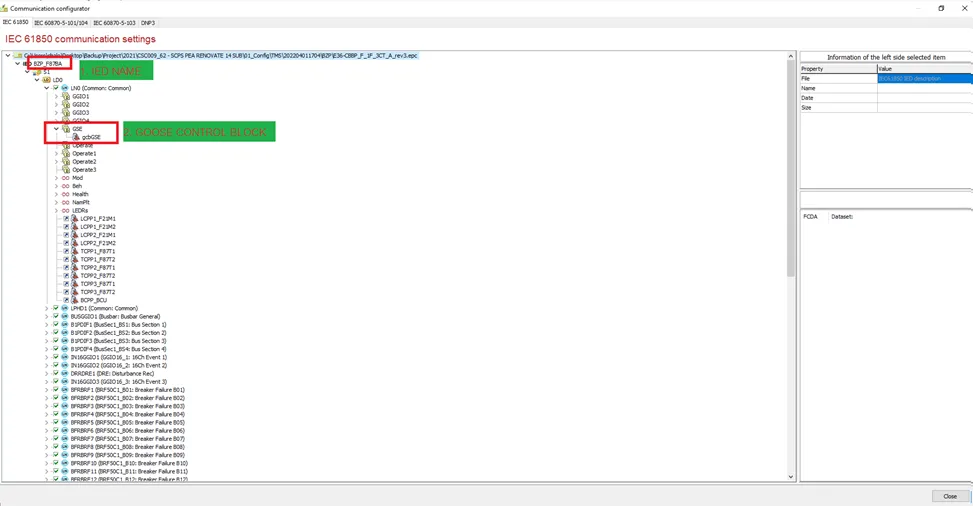

เมื่อกดเข้าทำการ Config ในส่วนของ Communication จะขึ้นตามรูปข้างล่าง



กรณีที่ยังไม่มี DATA SET สำหรับ GOOSE ให้ดำเนินการดังนี้

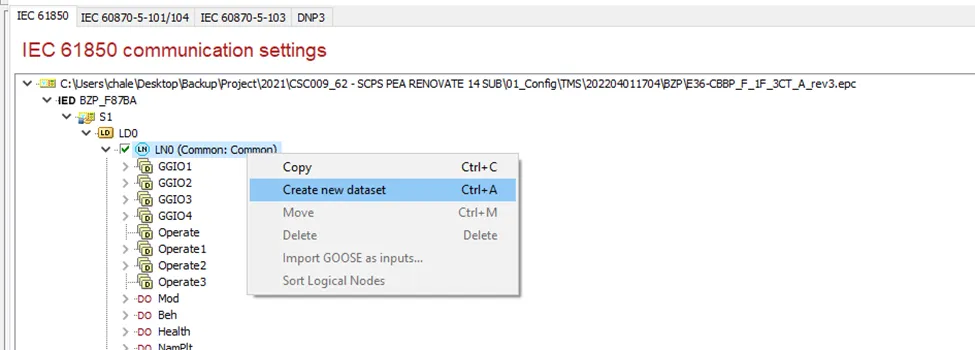

1. ทำการ Click ขวา ที่ LN0 เลือก Create new dataset

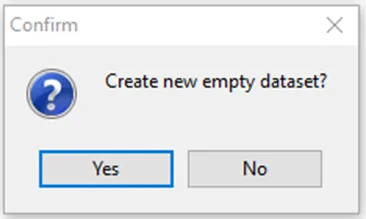

2. ทำการกดเลือก YES เพื่อทำการ Create new empty dataset

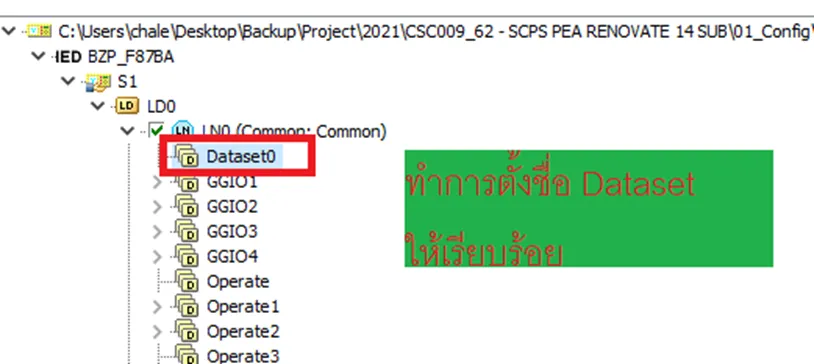

3. จะพบว่า Dataset จะถูก Create ขึ้นมา ให้ทำการตั้งชื่อให้เรียบร้อย

4. ทำการ Create Goose Control Block โดย Click ขวาที่ Dataset ที่ Create ใหม่สำหรับทำGOOSE (ในที่นี้ตั้งชื่อ Dataset เป็น Goose)

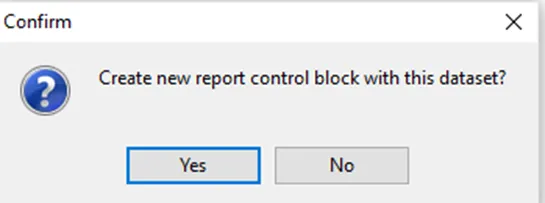

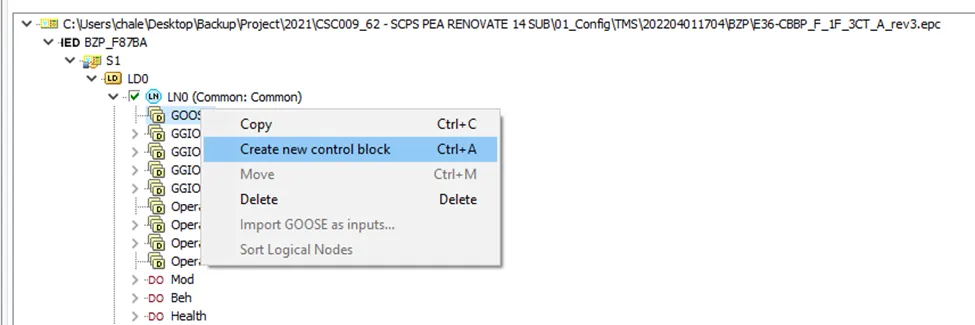

5. เมื่อเลือก Create new control block จะขึ้นมาดังนี้ ให้ตอบ No ครั้งแรก

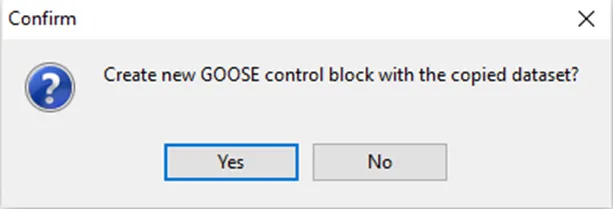

6. เมื่อกด No แล้ว Software จะถามใหม่อีกครั้งว่าให้ Create Goose Control Block หรือไม่ ครั้งนี้ให้ตอบ YES

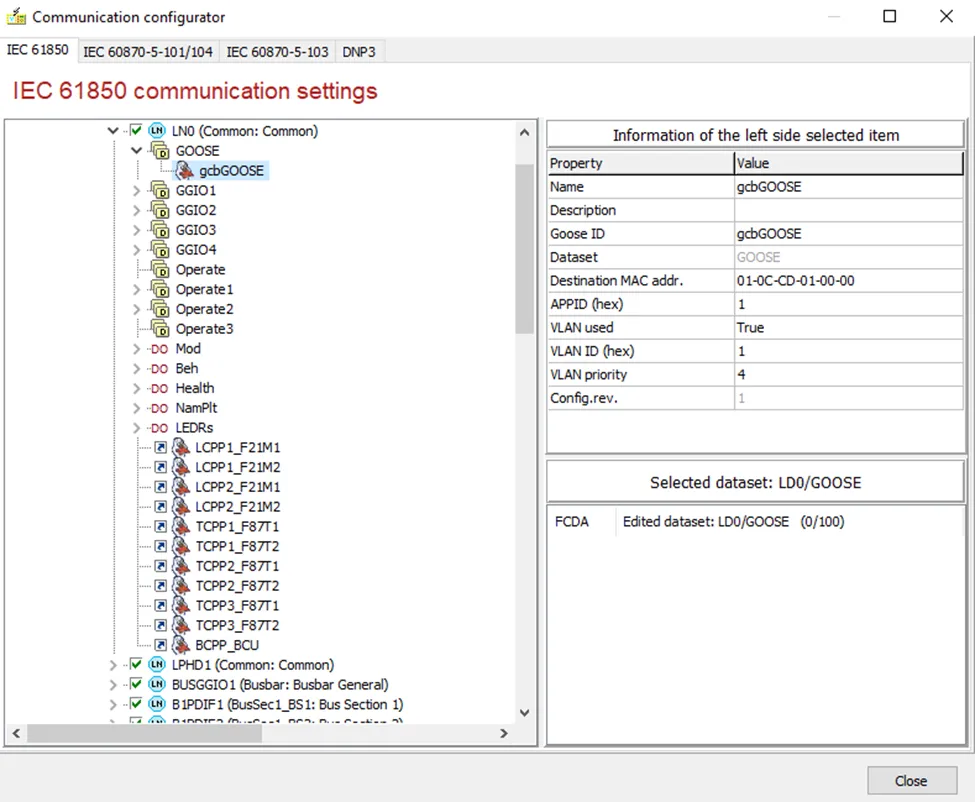

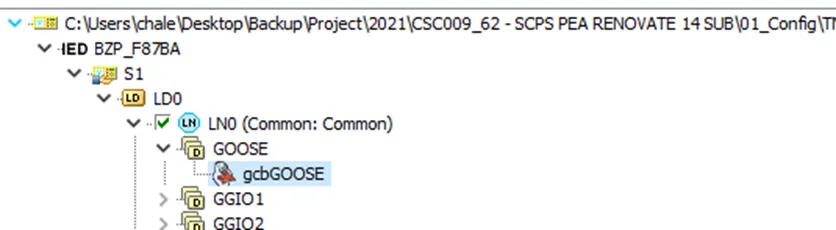

7. เมื่อกด YES Create Goose Control Block แล้ว จะขึ้นชื่อ rcbGOOSE (ชื่อ GOOSE หลัง rcb จะขึ้นตามชื่อ Dataset ที่ create ไว้)

8. จะเป็นการสร้าง GOOSE CONTROL BLOCK สำหรับเตรียม Point ส่ง publish ออกไป

---------------------------------------------------------------------------------------------------------------------------------------   ในการ MAP Point เข้าDataset ตามปกติเมื่อ Create ใหม่ ใน dataset จะไม่มีข้อมูลที่ทำการ MAP สำหรับ report (ด้านขวาล่าง)

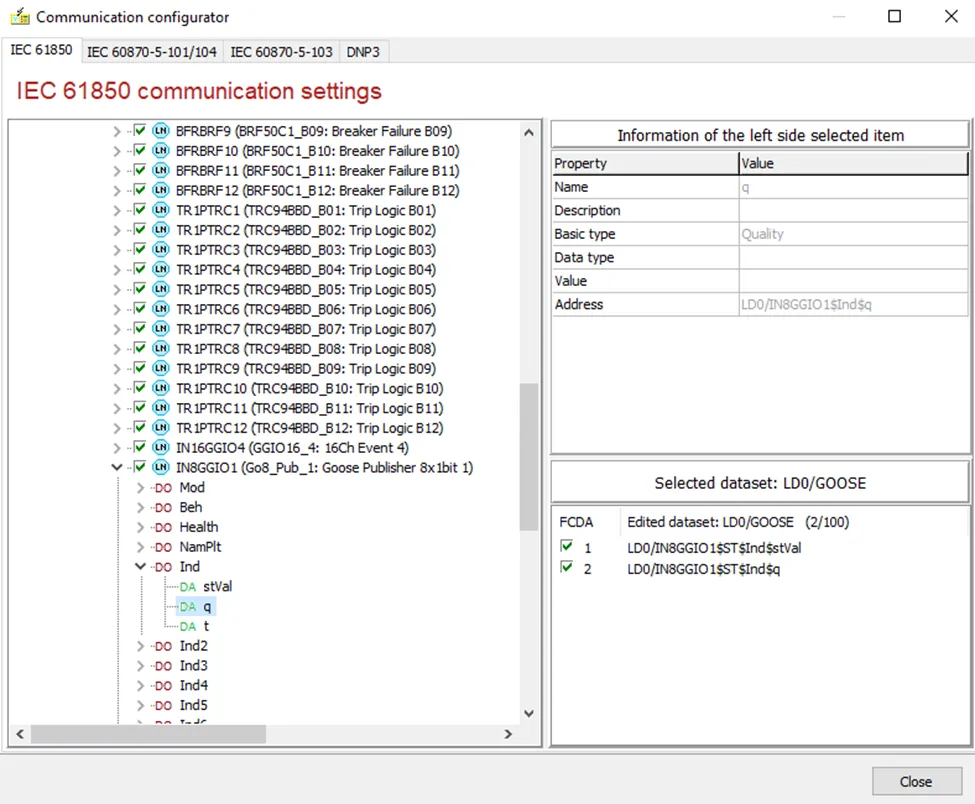

ให้ทำการ Map point โดยการลาก Point ที่ต้องการ โดยเลือกไปที่ FUNCTION BLOCK ของ GOOSE PUBLISH และเลือกไปที่ point stval ที่ต้องการ ดังรูปข้างล่าง (ในที่นี้ให้ดึงลากจากด้านซ้ายไปช่องด้านขวา ในส่วนของ stVal และ q เพื่อทำการ map point ลง dataset ของ Goose)



เมื่อดำเนินการเสร็จเรียบร้อยแล้วให้ทำการ กด close และ save Software จะทำการ generate CID ใหม่ให้ พร้อม map dataset ให้เรียบร้อย
