11-How to upload / download with Eurocap
4min
- ทำการเปิด Program Eurocap

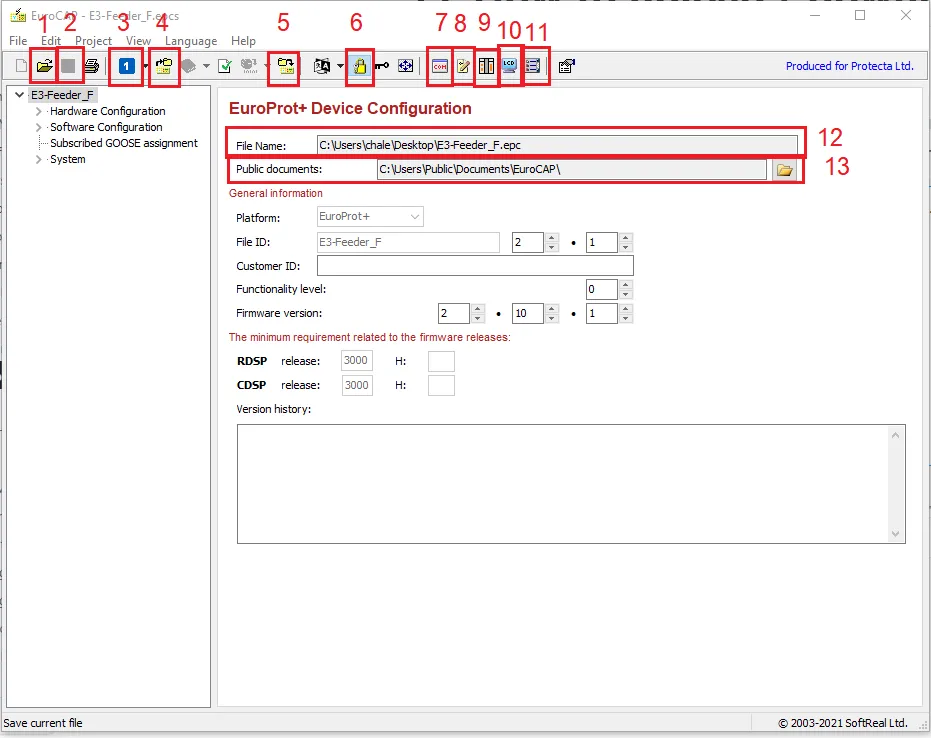

- ตามรูปข้างล่างจะมี ICON การใช้งานดังนี้
- OPEN : สำหรับการเปิด FILE ที่มีอยู่แล้ว เพื่อเปิดเข้า PROGRAM
- SAVE : เป็นการ SAVE FILE และ GENERATE FILE ที่เกี่ยวกับ SYSTEM SETTING (.CID, .ICD เป็นต้น) ซึ่งจะถูกเก็บไว้ใน Public Document (ตาม Path ในหมายเลข 13)
- IEC61850 COMPATIBILITY : เป็นการเลือก IEC 61850 EDITION (1 OR 2)
- Download Config from device : เป็นการดึงข้อมูลจาก IED
- Upload Config to device : เป็นการLoad config ลง IED
- Mode : เป็น Mode การเข้าใช้งาน Level ของ User เมื่อเปิดขึ้นครั้งแรกจะเป็น Normal View หากต้องการแก้ไข Config ให้เลือกที่ Master View (การเข้า Mode ดังกล่าวให้ ทำตามข้อ 01-How to change mode and set Password for EuroCAP)
- Communication Configurator : เป็นการ set เกี่ยวกับ Point ของ system port (61850, DNP3, 60870-101/103/104)
- Logic Editor : เป็นการ Set logic สำหรับการใช้งาน Function Protection และ Data For Communication
- Rack Designer : เป็นการ Set Config ว่าใน IED นั้นๆ มี Card อะไรบ้าง
- LCD Parameters : เป็นการเข้า Set Config เกี่ยวกับ Screen Display HMI บนหน้าจอ IED
- Offline parameters Set Editor : เป็นการดู parameter offline และสามารถแก้ไข เพื่อเตรียม Parameter กรณีไม่ได้ Connect กับ IED
- File Name : Path สำหรับ ที่เก็บ File Config ที่เปิดอยู่
- Public Documents : Path สำหรับ เก็บ CID/ICD ที่มีการ Generate file จากการ Save ตามข้อ 2
----------------------------------------------------------------------------------------------------------------------------------------------
- ให้ทำการกดปุ่ม ตามรูปข้างบน หมายเลข 4 เมื่อกดแล้วระบบจะทำการ Search เพื่อหา IED ที่อยู่ใน Network นั้นๆ

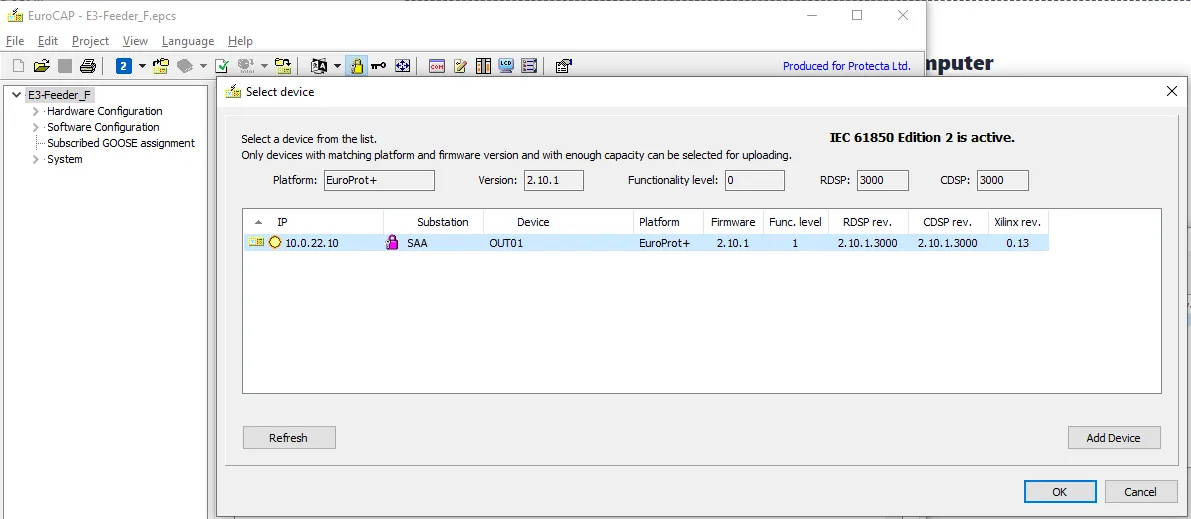

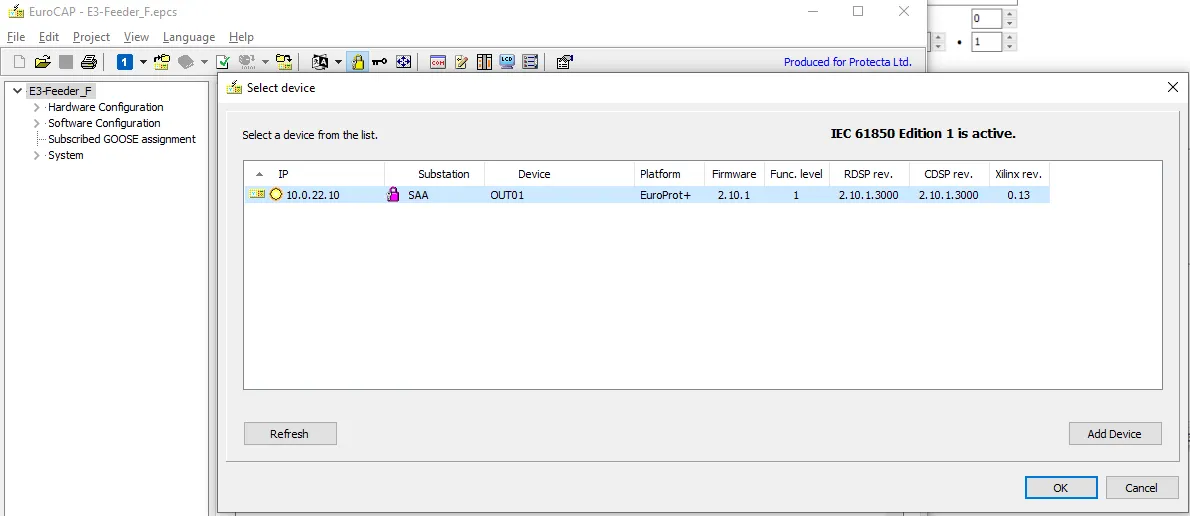

2. ทำการเลือก IED ที่ต้องการ Download แล้ว กด OK

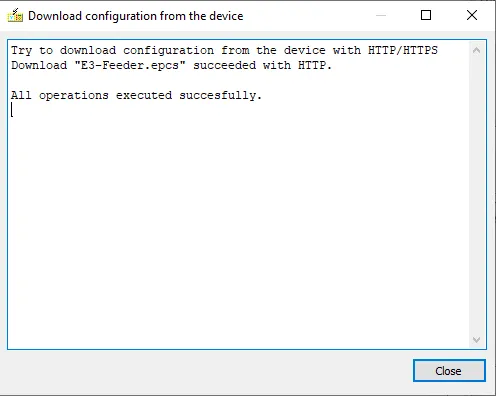

3. เมื่อ ดึง File สำหรับ Windows POP up จะเปลี่ยนเป็นหน้าจอว่า Successly. ดังรูป
4. หลังจากนั้น Software จะให้ทำการ Save file ให้ทำการ Save ไว้ใน Folder ที่ต้องการ
----------------------------------------------------------------------------------------------------------------------------------------------
- ให้ทำการกดปุ่ม ตามรูปข้างบน หมายเลข 5 เมื่อกดแล้วระบบจะทำการ Search เพื่อหา IED ที่อยู่ใน Network นั้นๆ

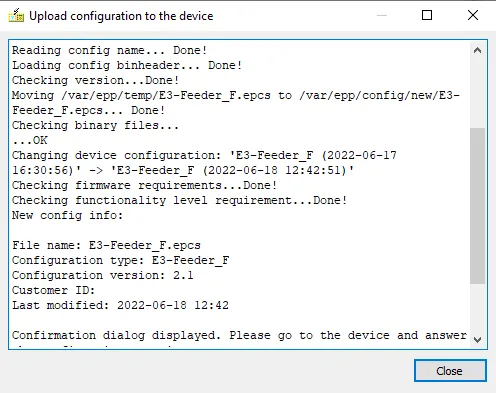

2. ทำการเลือก IED ที่ต้องการ Upload to Device แล้ว กด OK

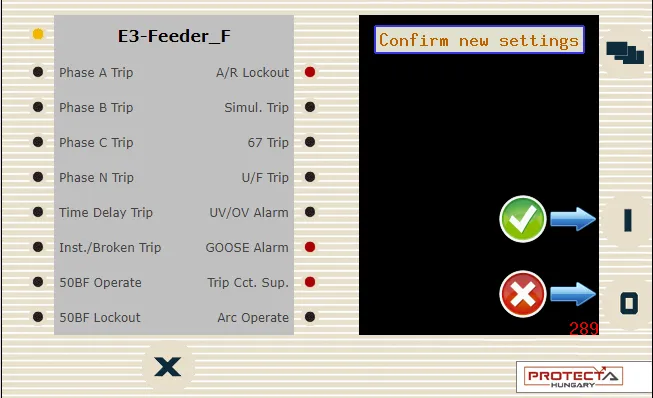

3. เมื่อ Upload สำเร็จ Windows POP up ให้กด Confirm ที่หน้าจอ (ภายใน 300 Seconds)
4. หลังจากนั้น IED จะทำการ Reboot และ Load file Config ที่พึ่ง Upload เข้าไป ใหม่
