02 - How to Add DI Point in SCPS Server

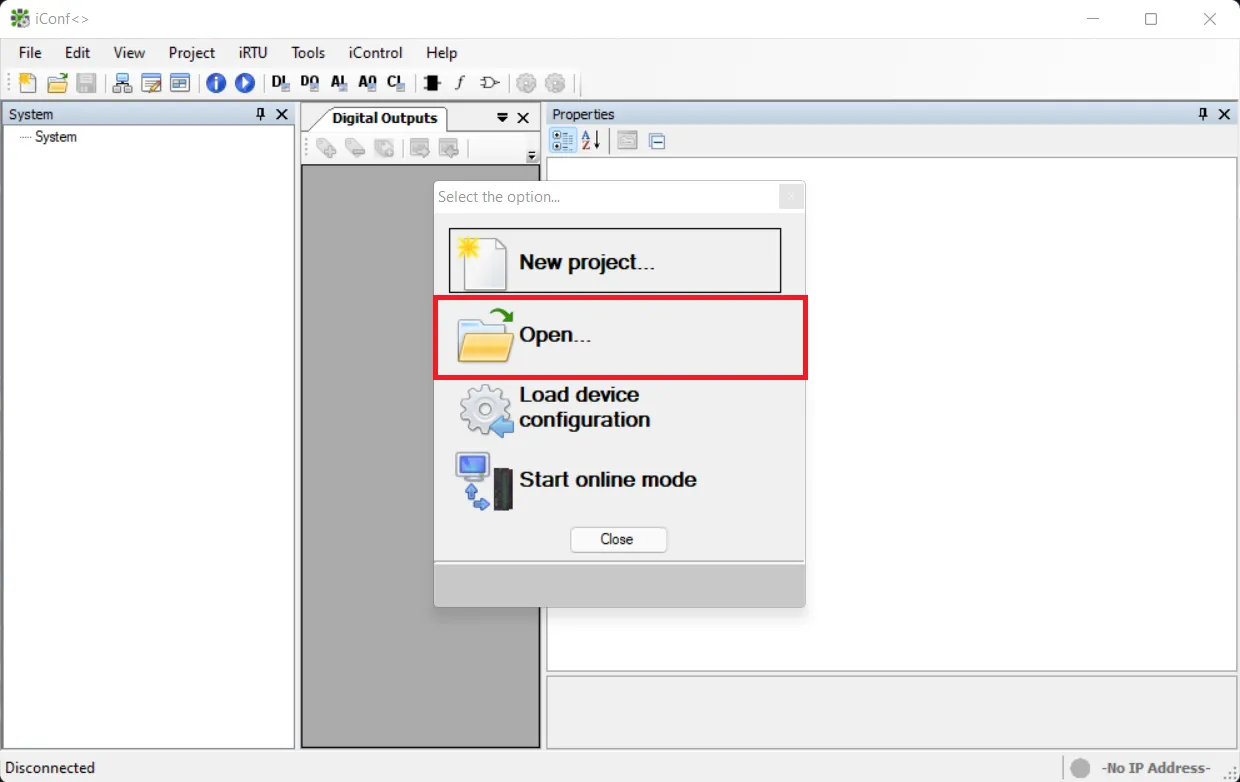

1. ทำการเปิด iConf Software
โดยปกติแล้ว iConf Software จะอยู่ตาม Path "C:/SA_PRJ/iConf_vxxx/iConf.exe" xxx หมายถึง Version ของ iConf Software ซึ่งอาจจะแตกต่างกันไปในแต่ละสถานี

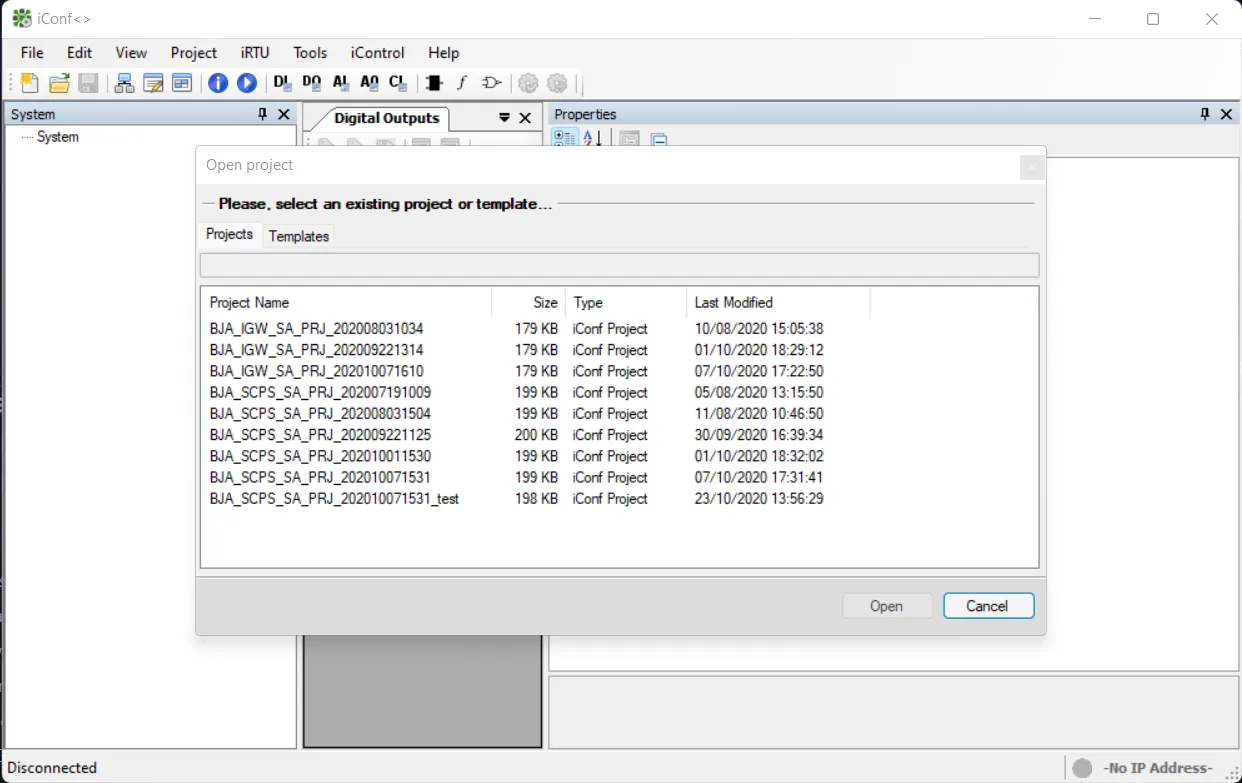

2. เลือก SCPS Server Configuration โดยเลือกเปิดไฟล์ที่ทำการแก้ไขล่าสุด ซึ่งจะเป็นชื่อตาม Format ดังนี้ "XXX_SERVER_SA_PRJ_YYYYMMDDHHmm"
- XXX หมายถึง อักษรย่อของชื่อสถานี
- YYYY หมายถึง ปีที่ทำการแก้ไข Configuration
- MM หมายถึง เดือนที่ทำการแก้ไข Configuration
- DD หมายถึง วันที่ทำการแก้ไข Configuration
- HH หมายถึง ชั่วโมงที่ทำการแก้ไข Configuration
- mm หมายถึง นาทีที่ทำการแก้ไข Configuration

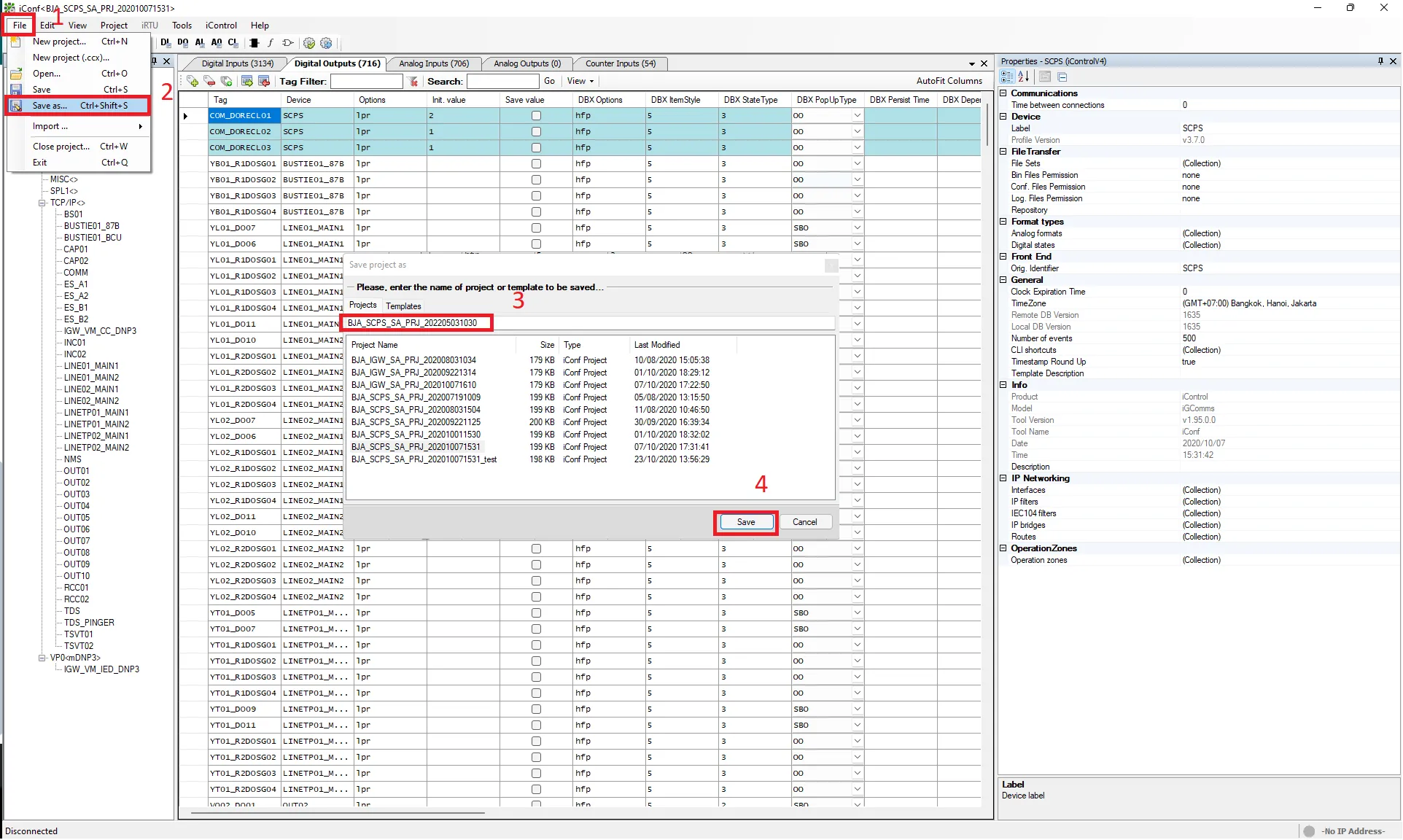

3. ทำการ Save as file ใหม่ก่อนทำการแก้ไขเพื่อป้องกันการ save file ทับ file เดิม ด้วยการกดปุ่ม "File", "Save as..." หรือกดปุ่ม "Ctrl"+"Shift"+"S" บน keyboard หลังจากนั้นทำการใส่ชื่อ ตาม format เดิมด้วยปี/เดือน/วัน/ชั่วโมง/นาที แล้วกด "Save"

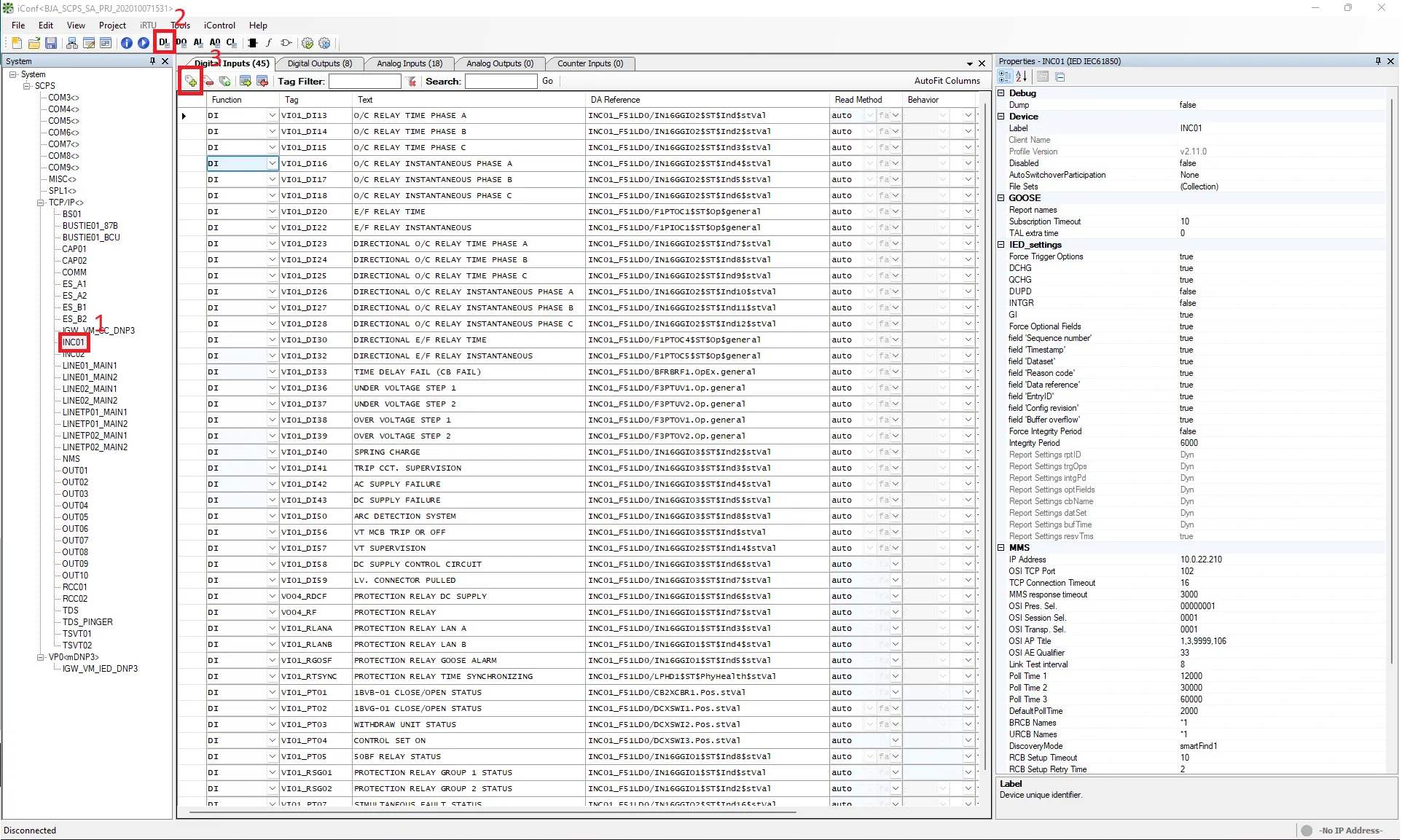

4. เลือก Device ที่ต้องการ Add point บน System ตามช่องด้านซ้าย แล้วกดปุ่ม "DI" บน toolbar หลังจากนั้นกดปุ่ม "Add signal..."

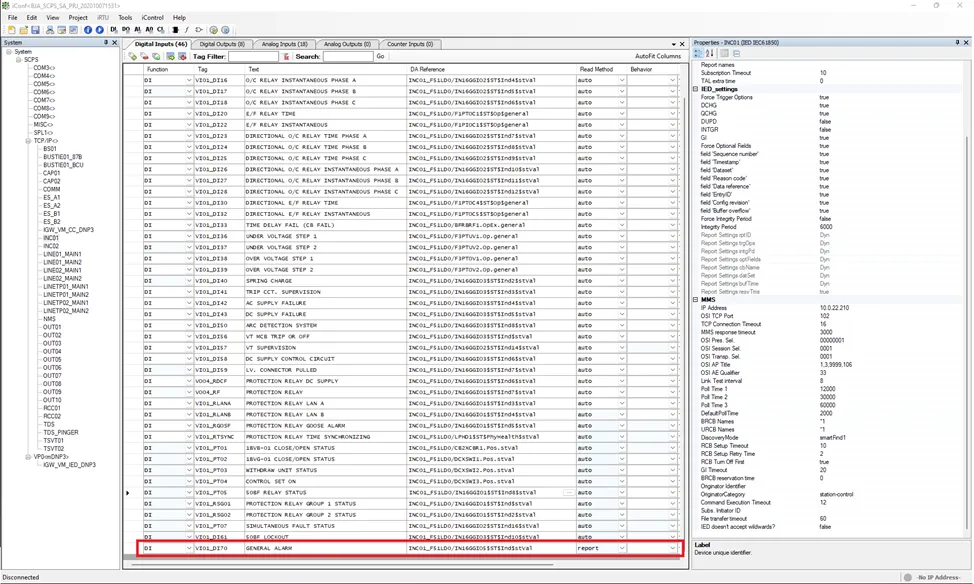

5. ระบุ Tag, Text, DA Reference และ Read Method ลงในช่อง
- Tag จะเป็นตัวที่ Link ระหว่าง Database และ Graphic display ซึ่งจะถูกจำกัดว่าห้ามใช้ tag ซ้ำกันภายใน project นั้นๆ
- Text จะเป็นชื่อของสัญญาณ ที่จะใช้แสดงอยู่บน Alarm list และ Event List
- DA Reference จะเป็น ตัวเชื่อมกันระหว่าง Server กับอุปกรณ์ IED (Protection Relay/BCU) ด้วย IEC61850 Protocol
- Read method จะเป็นวิธีการรับข้อมูลจาก IED ซึ่งจะมี Option ให้เลือกดังนี้
- Report หมายถึงการรับข้อมูลด้วยการ subscribe report ด้วย IEC61850 (MMS) protocol จาก IED ซึ่งอุปกรณ์จะส่งค่ามาให้เมื่อมีค่าใน report นั้นๆ เปลี่ยนแปลง ซึ่งการระบุ report control block ให้ SCPS server ทำการ subscribe จะอยู่ในช่อง "BRCB Names” และ “URCB Names” ใน property ด้านขวามือ
- “poll1”, “poll2”, “poll3” ทั้ง 3 option นี้จะมีวิธีการรับข้อมูล ด้วยการ Polling ขอข้อมูลจากอุปกรณ์ แตกต่างด้วยเวลา (ความถี่) ในการ poll ขอข้อมูล ซึ่งสามารถ set เวลาในการ poll ได้ในช่อง “Poll Time 1” (สำหรับ poll1), “Poll Time 2” (สำหรับ poll2), และ “Poll Time 3” (สำหรับ poll3)
-

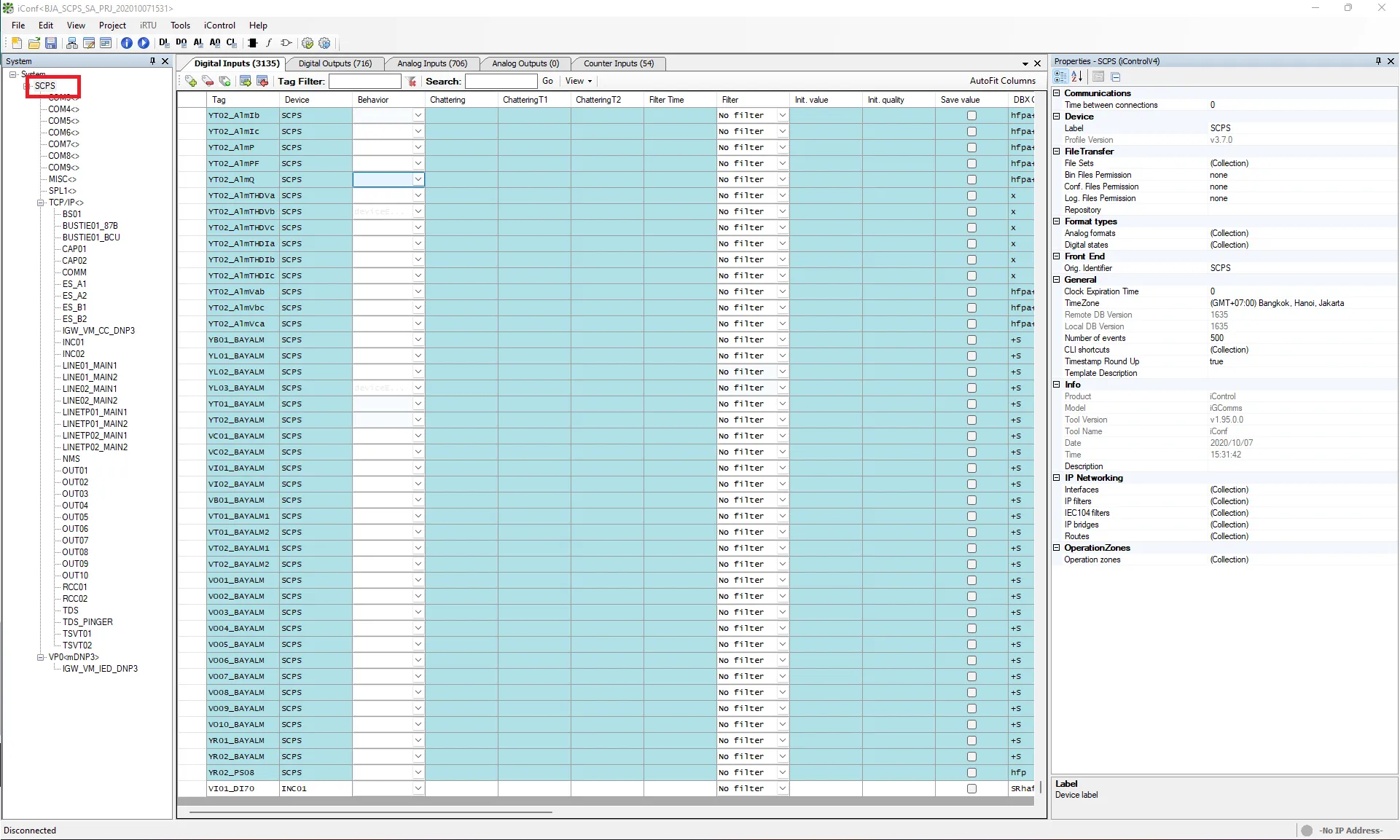

6. ดำเนินการกำหนดเงื่อนไขใน Database และการแสดงค่าต่างๆบน Graphic Display โดยการกดไปที่ "SCPS" ในช่อง "System"

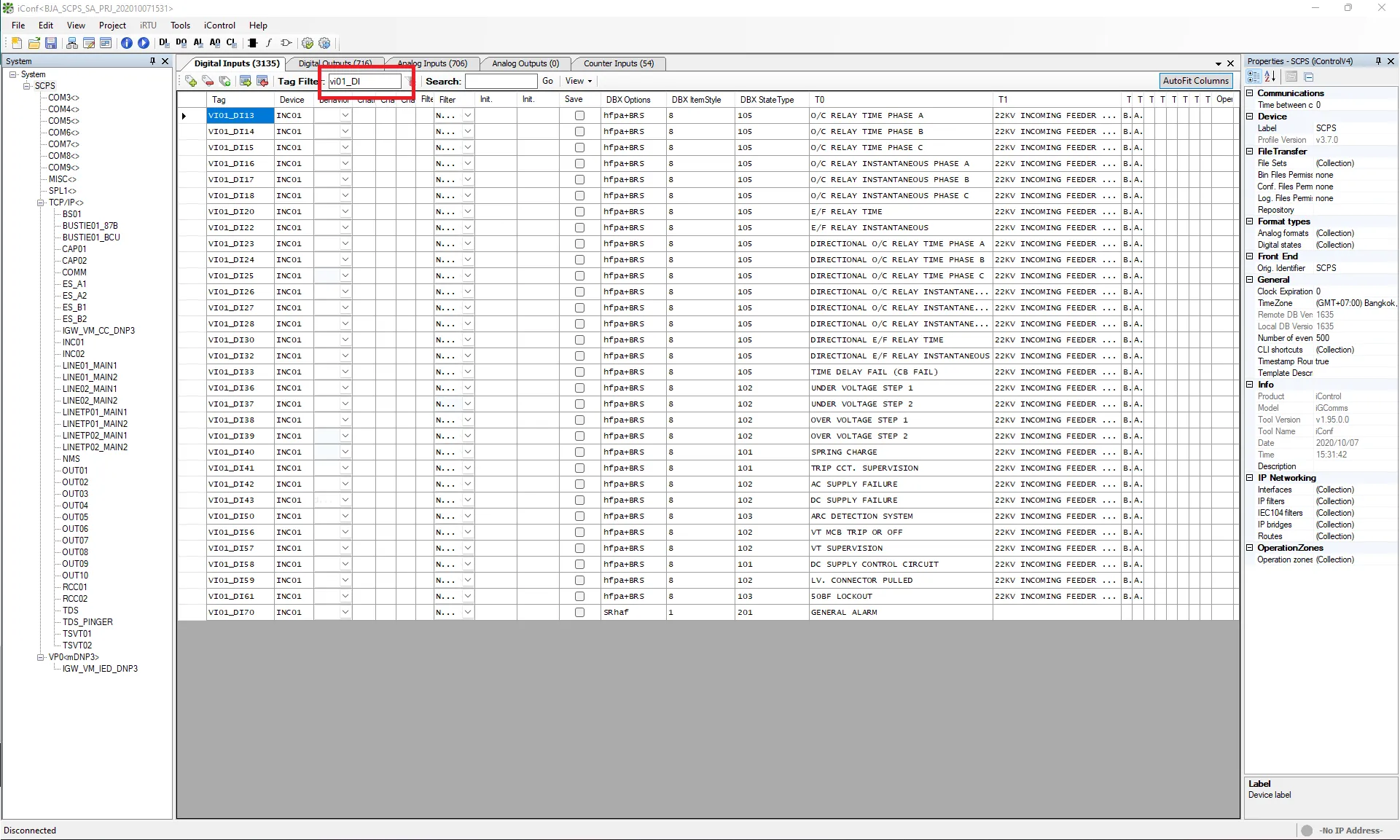

7. ตรวจสอบการตั้งค่าต่างๆของสัญญาณที่เป็นชนิดเดียวกันกับสัญญาณที่เพิ่มขึ้น ด้วยการใช้ Tag filter เพื่อกรองสัญญาณที่อยู่ใน feeder เดียวกัน

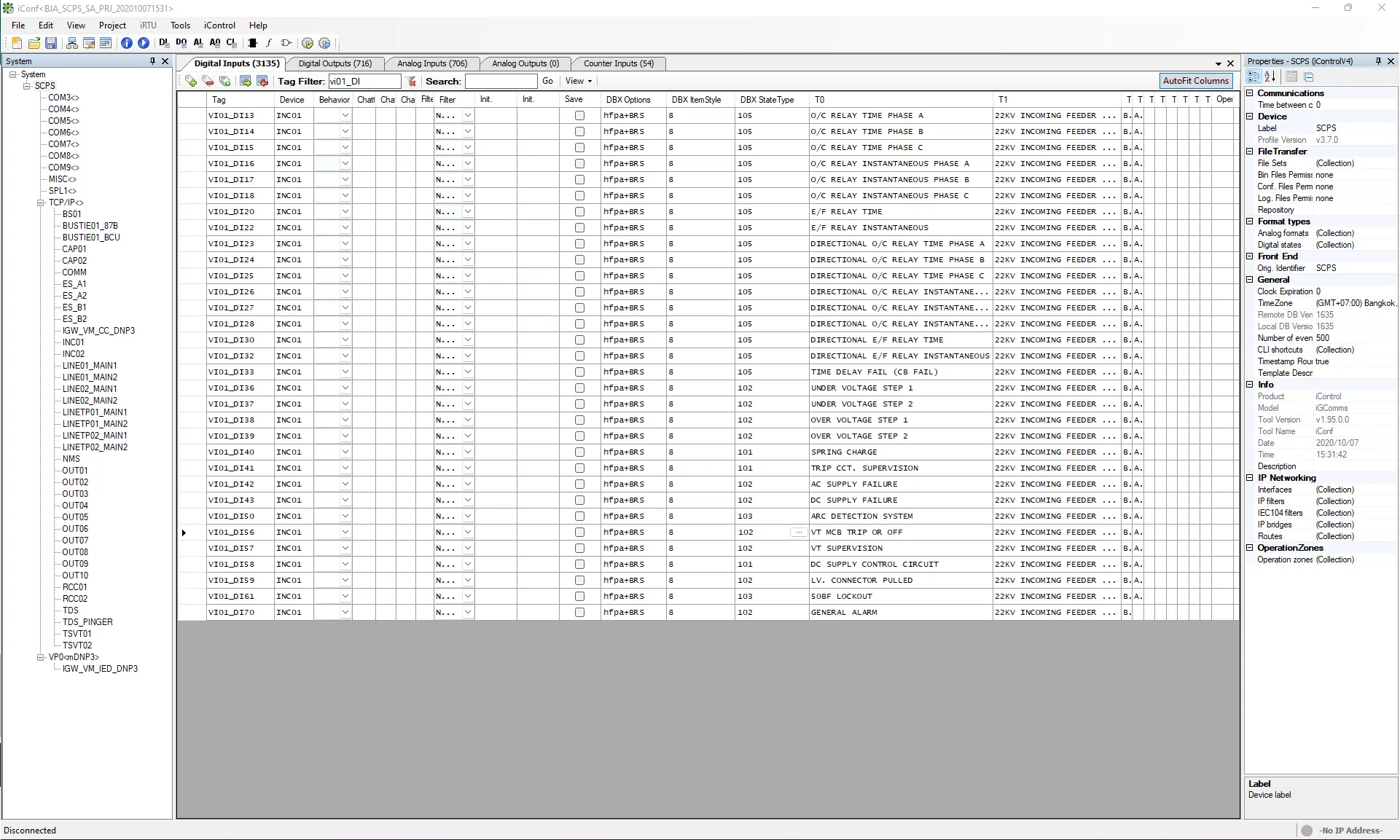

8. ระบุ DBX Options, DBX ItemStyle, DBX StateType, T1, T2 ตามสัญญาณที่เป็น Type เดียวกัน
- DBX Options : ถ้าเป็น Alarm point จะเป็น hfpa+BRS
- DBX ItemStyle : กำหนดเป็น 8 (ตัวหนังสือสีดำ พื้นหลังสีขาว)
- DBX StateType : 102 (Normal/Alarm)
- T1 : Feeder Name (22kV INCOMING FEEDER NO.1)
- T2 : Substation Name
