08-03 - Diagnostic Command using in Maintenance Console

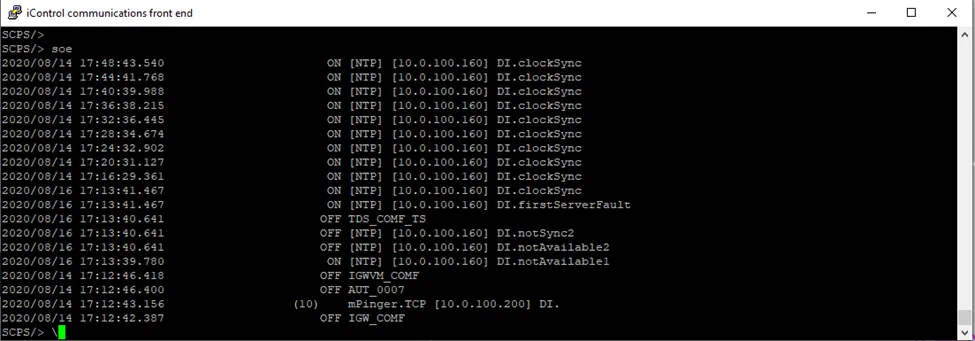

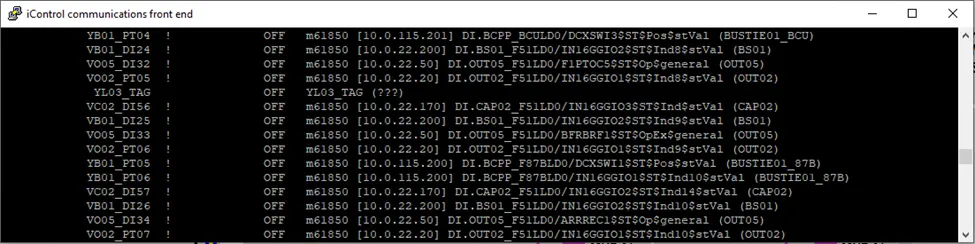

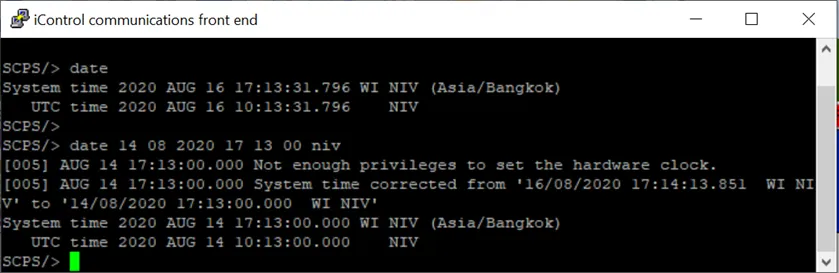

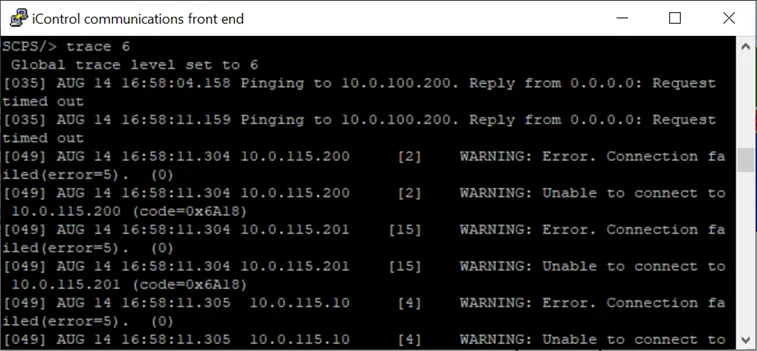

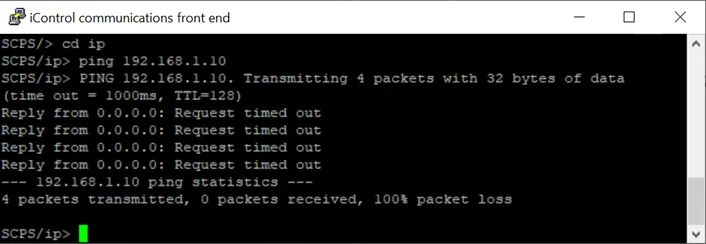

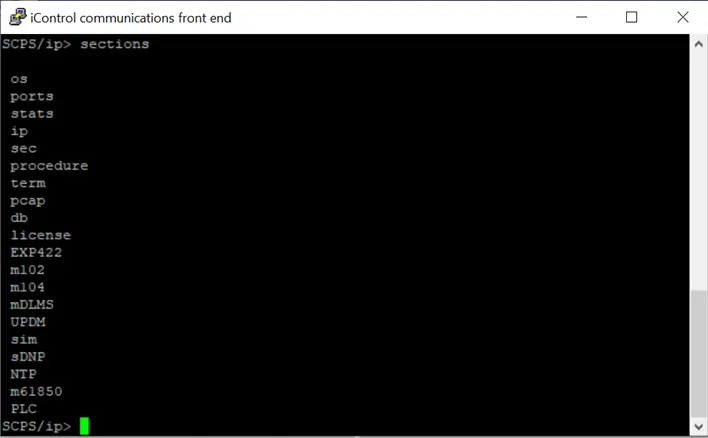

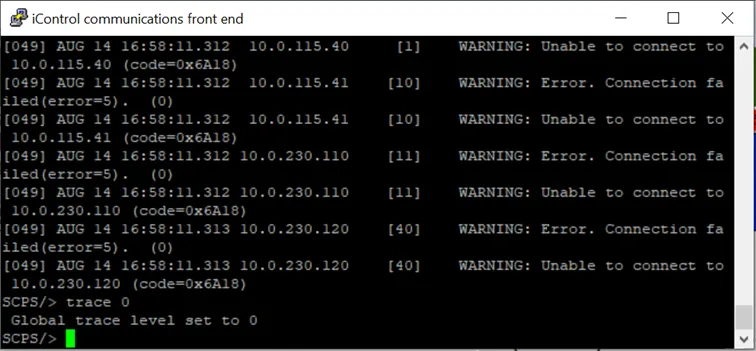

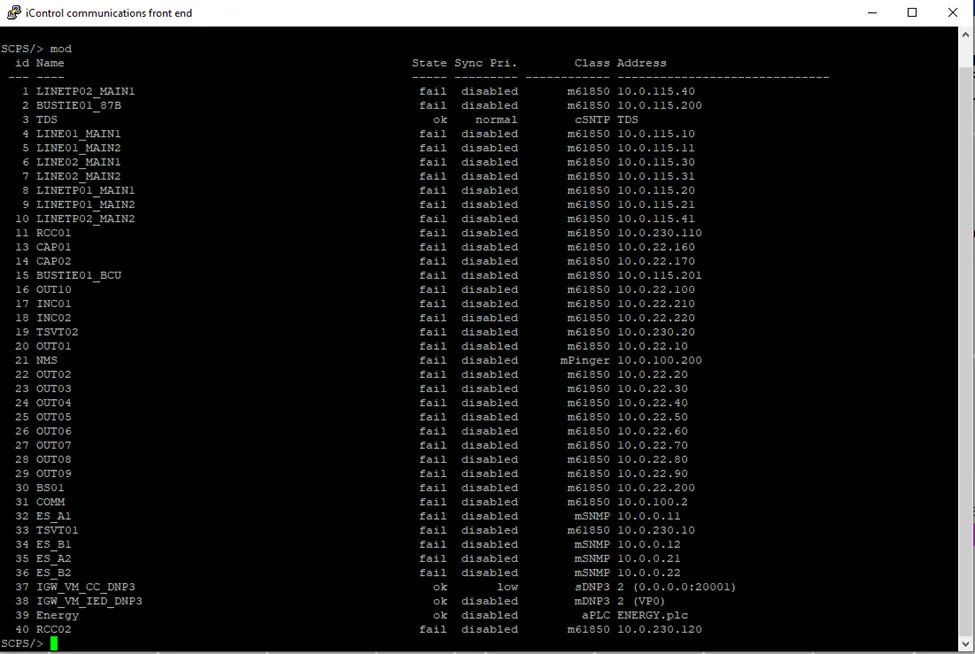

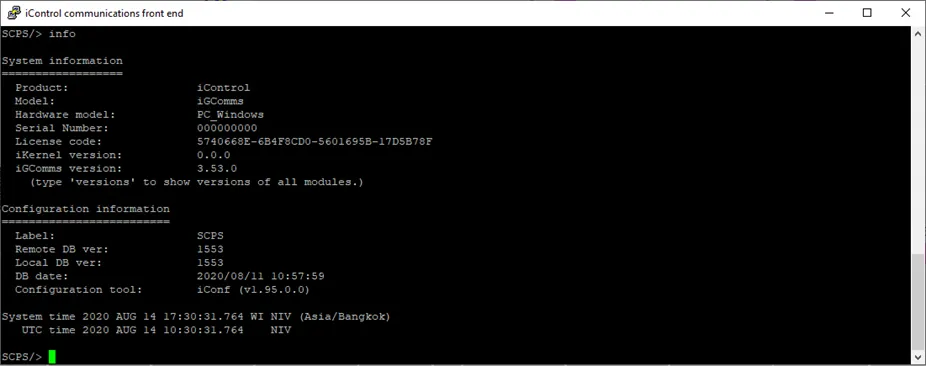

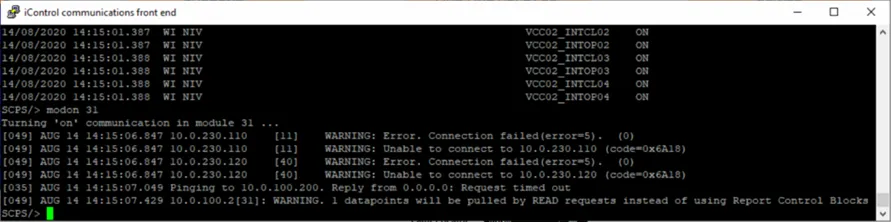

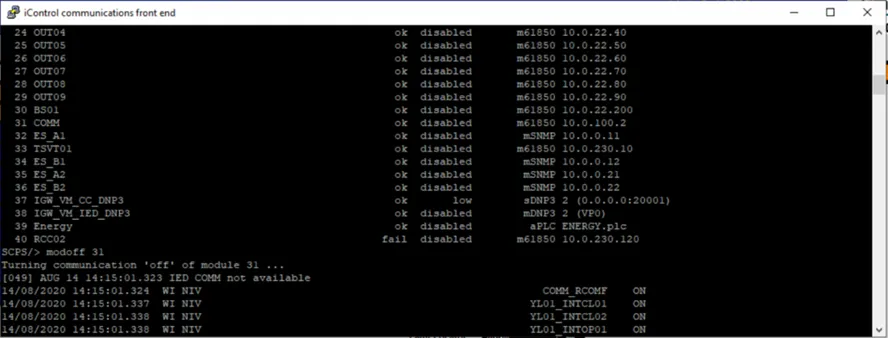

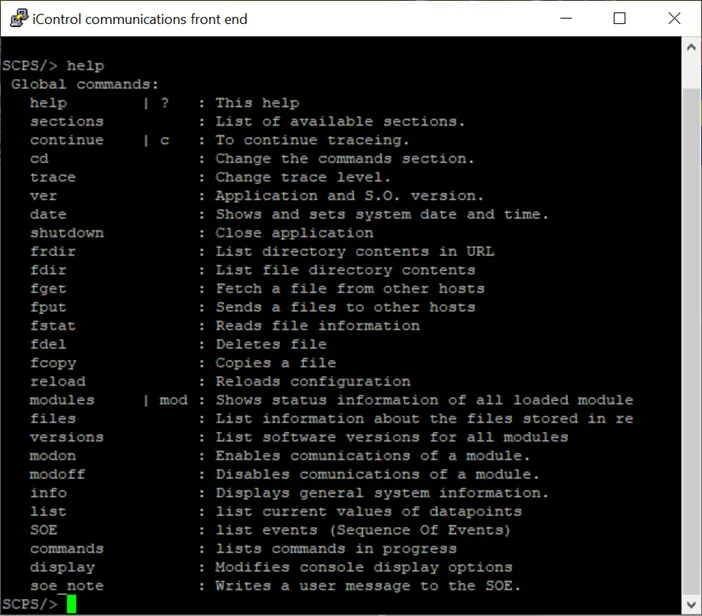

help | ? ใช้ในการเรียกดู console command ทั้งหมดที่รองรับ cd ใช้ในการเปลี่ยน command sections sections ใช้ในการเรียกดู command sections ที่มีอยู่ trace ใช้ในการตรวจสอบข้อมูลการสื่อสารของแต่ละ port การสื่อสาร แบบ real time continue | c ใช้ในการดำเนินการ trace ต่อไป date ใช้ในการเรียกดูวันที่และเวลาของระบบ shutdown or reload ใช้ในการ restart ระบบ (software) modules | mod ใช้ในการแสดงสถานะการเชื่อมต่อของแต่ละอุปกรณ์ modon ใช้ในการเปิดการเชื่อมต่ออุปกรณ์ที่ต้องการ modoff ใช้ในการปิดการเชื่อมต่ออุปกรณ์ที่ต้องการ info ใช้ในการเรียกดูข้อมูลรายละเอียดต่างๆของระบบ list ใช้ในการเรียกดูข้อมูล รายละเอียดของแต่ละ data points soe ใช้ในการดูรายละเอียดเหตุการณ์ที่เกิดขึ้น sim ใช้ในการ simulate ค่าให้กับ tag ที่กำหนด help | ? ใช้ในการเรียกดู basic command ของ maintenance console เพื่อให้สามารถใช้งานได้ถูกต้อง cd ใช้ในการเปลี่ยน section ของ maintenance console เช่นการเปลี่ยน section ไปยัง ip sections เพื่อทำการใช้ “ping” command ไปยัง ip address ของอุปกรณ์ที่ต้องการ sections ใช้ในการเรียกดู sections ที่รองรับทั้งหมดใน maintenance console trace and continue | c ใช้ในการตรวจสอบการสื่อสารของแต่ละ port การสื่อสารแบบ real time โดยมีการใช้งานตามรูปแบบ trace \[level] โดย level จะมีค่าตั้งแต่ 0 20 ซึ่ง level ที่มากขึ้น จะแสดงข้อมูลรายละเอียดได้ลึกมากขึ้น ในระหว่างที่ต้องการตรวจสอบการสื่อสาร หากต้องการใช้คำสั่งอื่น แล้วต้องการให้ trace ต่อให้ใช้ command continue หรือ c และหากต้องการหยุด trace ทำได้โดยการใช้ trace 0 date 	ใช้ในการเรียกดูวันที่และเวลาของระบบ นอกจากนี้ command date จะสามารถทำการกำหนดวันที่และเวลาของระบบได้ด้วย โดยมีการใช้งานตามรูปแบบ date \[dd] \[mm] \[yyyy] \[hour] \[min] \[sec] \[wi/su] \[niv/iv] • wi = winter • su = summer • niv = not invalid • iv = invalid หาก parameter ใดที่ไม่ต้องการเปลี่ยน สามารถใส่เครื่องหมาย แทนได้ เช่น หากต้องการเปลี่ยนวันที่เป็นวันที่ 17 อย่างเดียว สามารถใช้ command date 17 modules | mod 	ใช้ในการแสดงสถานการณ์เชื่อมต่อของแต่ละอุปกรณ์ โดย console จะแสดง parameter ดังนี้ • id = ลำดับของอุปกรณ์ที่ config อยู่ในระบบ • name = ชื่อของอุปกรณ์ที่ถูกกำหนดไว้ใน configuration • state = สถานะการเชื่อมต่อของแต่ละอุปกรณ์ • class = ประเภทของการเชื่อมต่อระหว่างอุปกรณ์กับระบบ scps • address = ช่องของสัญญาณที่ทำการเชื่อมต่อ หรือ ip address ของแต่ละอุปกรณ์ modon , modoff 	ใช้ในการเปิด ปิดการเชื่อมต่อของอุปกรณ์กับระบบ scps โดยใช้ modon เมื่อต้องการเปิดการเชื่อมต่อ และ modoff เมื่อต้องการปิดการเชื่อมต่อ ซึ่งสามารถใช้งานตามรูปแบบ modon \[id] หรือ modoff \[id] โดย id คือ ลำดับของอุปกรณ์ หาได้จากการใช้คำสั่ง modules หรือ mod info 	ใช้ในการดูข้อมูลรายละเอียดต่างๆของระบบ scps โดยจะแสดง version ของ igcomms, วันที่ของ database, วันที่ของระบบ และ version ของเครื่องมือที่ใช้ในการ configuration list 	ใช้ในการเรียกดูข้อมูลรายละเอียดของแต่ละ data point ทั้งหมดในระบบ scps โดยจะมีการใช้งานตามรูปแบบ list \[dv/mv/cm/sp/cnt] โดย dv หมายถึง สัญญาณที่เป็น digital inputs, mv หมายถึงสัญญานที่เป็น analog inputs, cm หมายถึงสัญญาณที่เป็น digital outputs, sp หมายถึง สัญญาณที่เป็น analog outputs และ cnt หมายถึง สัญญาณที่เป็น counter inputs 	maintenance console จะแสดงเป็น column โดยแต่ละ column จะมีรายละเอียดดังนี้ • tag สัญญาณเฉพาะ ที่จะถูกสร้างอยู่ใน configuration database • q คุณภาพของสัญญาณ โดยเครื่องหมาย ! แสดงถึง invalid • value สถานะของสัญญาณ กรณีที่คำสั่ง list ของสถานะที่เป็น digital input/digital output หากใช้กับสัญญาณที่เป็น analog input/analog output/counter input จะแสดงถึงค่าของสัญญาณ • text แสดงรายละเอียดของสัญญาณ soe 	ใช้ในการเรียกดูรายการเหตุการณ์ที่เกิดขึ้นในระบบ scps โดยจะประกอบด้วย date, timestamp, tag และ state sim 	ใช้ในการ simulate ค่าให้กับระบบ scps โดยจะมีการใช้งานตามรูปแบบ sim \[dv/mv/cm/sp/cnt] \[tag] \[value] \[quality] นอกจากนี้คำสั่ง sim สามารถใช้ในการเรียกดูค่าของสัญญาณทีละสัญญาณได้ โดยการใช้คำสั่ง sim \[dv/mv/cm/sp/cnt] \[tag]
