FRTU1110 Trouble Shooting

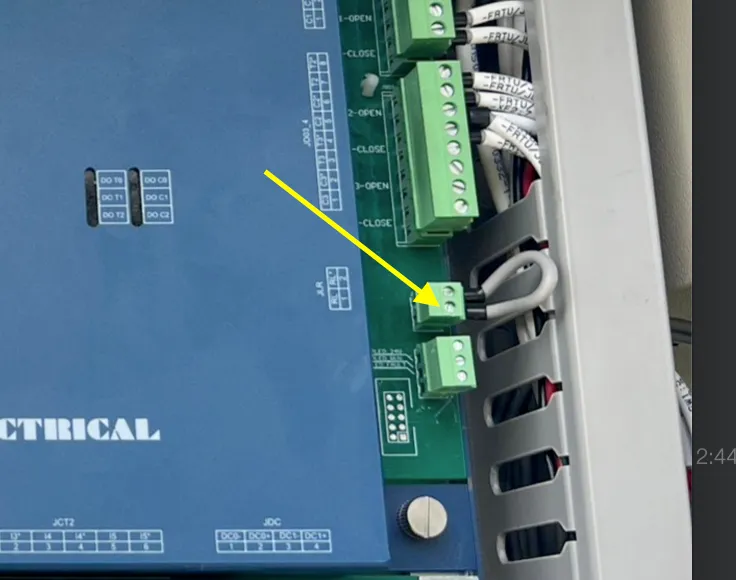

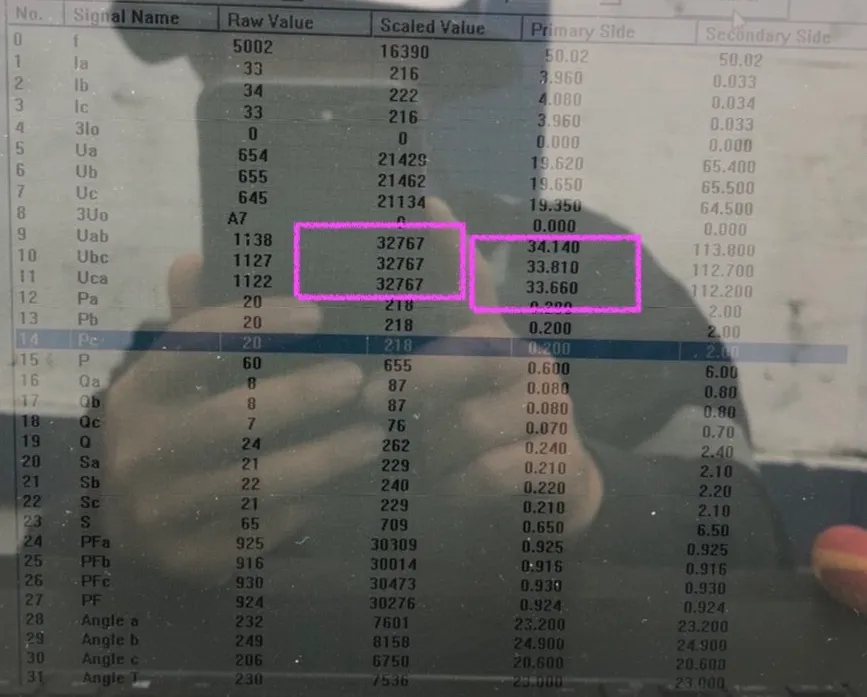

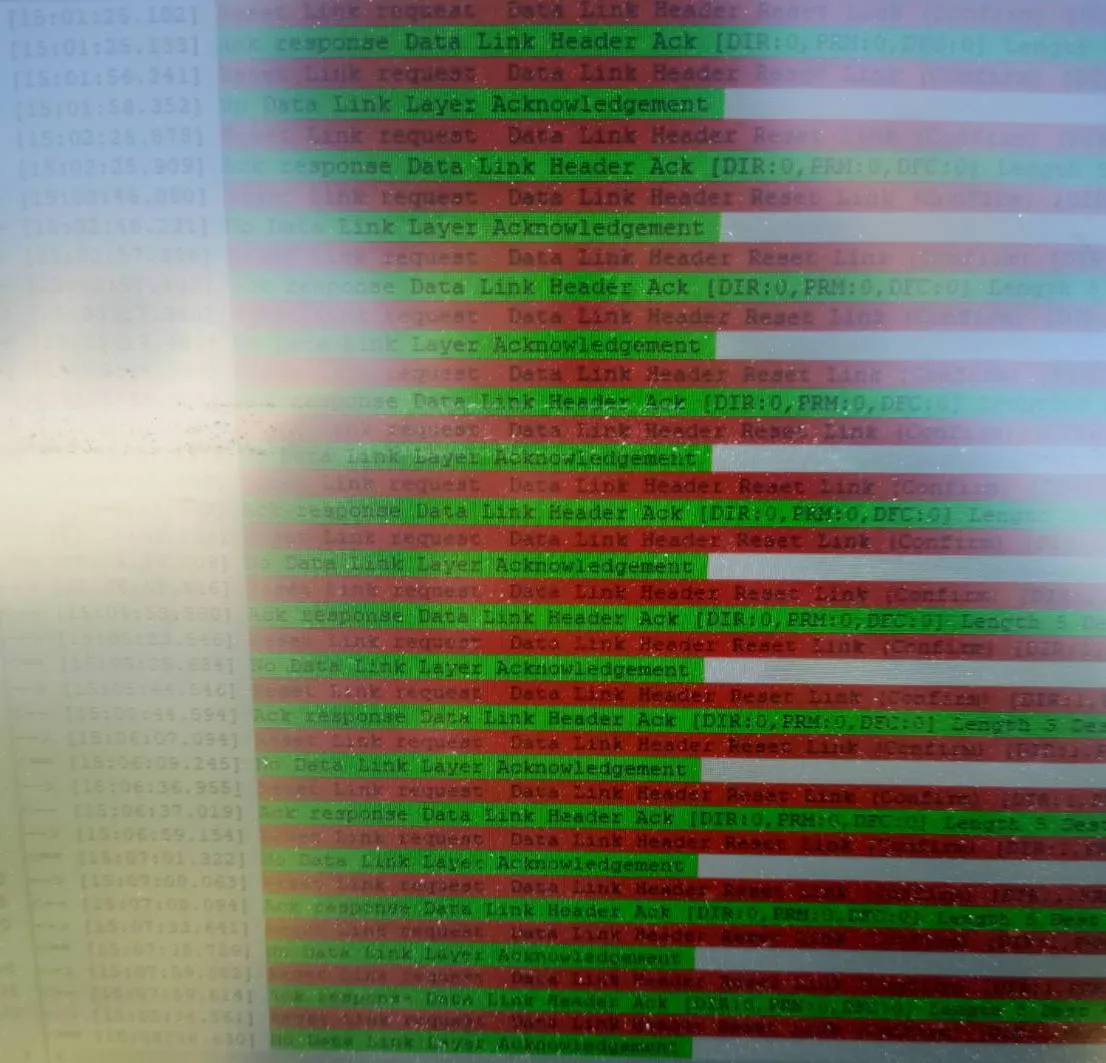

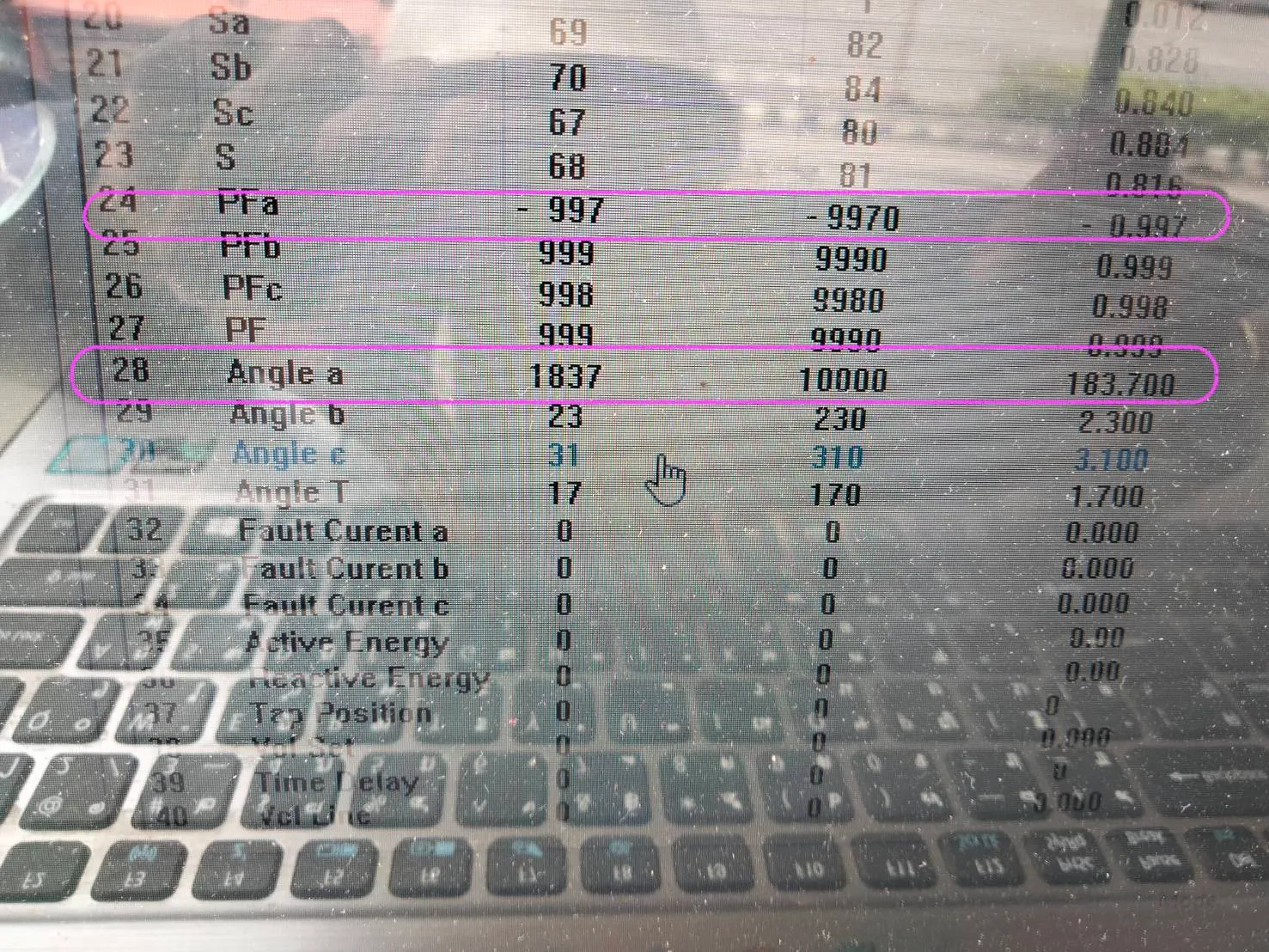

trouble shooting แนวทางแก้ไขปัญหา 001 ค่าวัดที่ได้ p(watt) ไม่ตรง a หากพบ power ต่ำผิดปกติ และ pf ค่าผิดปกติ ให้ตรวจสอบ หน้า online ac ตามกรณีตัวอย่างด้านล่าง จะพบว่า เห็นว่า pfa ติดลบขณะที่ pfb ,pfc ค่าสอดคล้องกัน แสดงให้เห็น ว่า input ia กลับด้าน ทำการแก้ไขโดย สลับ in out ที่ ia 002 ค่า analog ที่ส่ง scada เพี้ยน ไม่ตรง a กรณี นี้ตรวจสอบ online ac แสดงตามรูปบน จะเห็น v line ที่แสดงค่า primary เป็น 33kv ในขณะที่ใช้งานที่ 22kv แสดงให้เห็นว่า config มีการเปลี่ยนหรือไม่ตรงกับที่สรุป ใน typcial ไว้ ซึ่งเมื่อตรวจสอบสาเหตุพบกว่า ผู้ใช้งาน ใช้การ open โปรแกรม (maintenance software) แล้วไม่ได้ load config( dat) ที่เป็น typical load ลงที่ frtu (load config เปล่าๆ) ทำให้ค่าที่จะใช้งานเปลี่ยนไปไม่ตรงกับที่ typical file ที่ใช้งาน ส่งผลให้เห็น analog value เพี้ยน 003 ไม่สามารถเชื่อมต่อกับ scada ผ่าน serial port ได้ address ของ dnp3 ที่ rtu กับ master ตรงกับที่กำหนดหรือไม่ setting ในตัว frtu ถูกต้อง หากไม่แน่ใจ ให้ลอง download frtu config ที่ถูกต้องใหม่อีกรอบ ตรวจสอบ serial port (com0 , com1) ว่าสภาพ มีลักษณะชำรุดหรือไม่ ให้ทดลองใช้ notebook ต่อเพื่อทดสอบ serial port ดังกล่าว เช่น ต่อ simulate master ที่ com1 หรือ ต่อกับ maintenance software ที่ com0 เป็นต้น 004 ไม่สามารถเชื่อม frtu ผ่าน serial port ได้ a1 ให้ตรวจสอบ baud rate ที่ใช้งานว่าตรงกับ master หรือไม่ กรณีเปลี่ยนอุปกรณ์ใหม่ a2 กรณีเป็นอุปกรณ์เดิม ให้ตรวจสอบสาย serial cable ที่เชื่อมต่อระหว่างวิทยุกับ frtu ว่าปกติหรือไม่ แนะนำตรวจสอบให้แน่ใจว่าสาย serial นั้นไม่มีการชำรุดหรือสายขาดใน หรือสายสัญญาณบางเส้นขาดจากหัว db9 อาจใช้ multi meter ในการตรวจสอบว่าสายขาดในด้วยหรือไม่ ที่ต้องตรวจสอบอย่างน้อยคือ (db9) pin 5 ground signal (db9) pin 2,pin 3 tx/rx signal a3 ให้ตรวจสอบเพิ่มเติม dip switch ด้านในของ frtu (เปิดฝา) เพื่อดู dip switch (ศึกษาเพิ่มเติมใน คู่มือ frtu) ว่า port ที่จะใช้งานไม่ได้ถูกตั้งอยู่ที่ maintenance mode 005 ไม่สามารถเชื่อม maintenance software กับ frtu ผ่าน lan ได้ a1 สาย lan ระหว่าง frtu กับ maintenance software ใช้สายตรง(lan cable ปกติ) ให้ตรวจสอบสาย lan ชำรุดหรือ หัว connector rj45 ชำรุดหรือไม่ a2 เนื่องจากการเชื่อมต่อเป็น lan ดังนั้น ให้ทดสอบการติดต่อ ระหว่าง frtu กับ notebook/computer ผ่าน command prompt(windows) คือ 'ping' command ให้ได้ก่อน หาก ping แล้วไม่เห็นกัน ให้ตรวจสอบเรื่องของ ip address ของ port computer ที่ต่อ lan เชื่อมต่อไปยัง frtu ต้องอยู่ใน network เดียวกัน ให้ตรวจสอบ ipaddress และ subnet รวมทั้ง gateway ให้ตรวจสอบว่าอยู่ใน subnetwork เดียวกับfrtu (หากไม่ตั้งค่าอยู่ใน subnet เดียวกัน ก็จะไม่สามารถติดต่อกับ frtu ได้) 006 frtu ทำงานปกติแต่ output contact ไม่ทำงาน a ให้ตรวจสอบ connector l/r ว่าหลุดจาก terminal หรือไม่ และสาย short link มีสัมผัสกันอยู่ เนื่องจากระบบ frtu จะต้องให้มี short link นี้ https //archbee doc uploads s3 amazonaws com/tfxfhzvv83pm cfoonnzt/gfdtv83wkyyoklnmztcob screen shot 2023 03 16 at 152554 png 007 frtu ได้รับสถานะ input on/off สลับเข้ามาตลอดเวลา a1 ให้ตรวจสอบแรงดัน หรือ สัญญาณ ต้นทางว่า contact หรือหน้าสัมผัสอุปกรณ์ อาจจะไม่ดีทำให้ ได้ on/off สลับไปมา a2 ตรวจสอบแรงดัน voltage input ของ di สัญญาณนั้นๆ ว่า ปกติ (ปกติที่ระดับ 24vdc) หาก voltage input ที่เป็นstate on ตำ่เกินไปให้ตรวจสอบที่มีหรือเหตุที่ทำให้ volt ต่ำกว่าที่ควร 008 ต่อสาย serial เพื่อ ตั้งค่า frtu ใช้สายแบบไหน a สาย serial ระหว่าง frtu > radio เป็นสายตรง (direct cable) แต่สสาย serial ระหว่าง frtu > notebook เพื่อตั้งค่า (config/setup) ใช้สายไขว้ (cross cable) 009 เปลี่ยน radio จากวิทยุ analog(dataradio) เป็น วิทยุ digital (tdtech) ต้องตั้งค่าอะไรบ้าง a analog ใช้สายเชื่อมต่อเป็น serial แต่ digital ใช้สาย serial และ lan ขั้นอยู่กับกับแต่ละจุดมีการเลือกใช้งาน(ตรวจสอบกับเจ้าของพื้นที่ติดตั้ง) 010 พบว่า frtu led fault ติดค้างต้องทำอย่างไร a fault เป็นหลอดไฟที่ถ้าทำงานปกติอยู่จะดับ หากหลอด led fault ติดค้างแสดงว่ามีความผิดปกติ ที่ cpu board เช่น หาก updgrade firmware แล้วเสร็จไม่สมบูรณ์ โปรแกรมจะไม่สามารถ run ได้จึงทำให้ หลอด fault ติด หากเกิดกรณี firmware update ไม่เรียบร้อย ก็ต้องใช้ eeprom burner (jflash) ทำการ burn eeprom โดยตรงที่ cpu card เพื่อแก้ไข 011 พบว่า frtu rx​ (serial) ติดค้างต้องทำอย่างไร a อาจเกิดสัญญาค้างในอุปกรณ์ต้นทาง ถ้าสามารถดำเนินการได้ให้ ปิด(off power) ของอุปกรณ์ทั้ง2 ฝั่ง (frtu , radio or notebook) แล้วทำการเปิด (on power) เพื่อหากว่ามีสัญญาณค้างจะได้ clare ออกไปหลังการ reset 012 เกิด borken conductor ค้างตลอดต้องทำอย่างไร a broken conductor จะต้องใช้ input ที่ทำการ เรียง phase และ การเรียงให้ถูกต้องด้วยเช่น input phase จะต้องเป็น phase a,b,c ถ้า phase input เรียงผิด เป็น a,c,b อาจจะเป็นเหตุให้ i2/i1 สลับ และเป็นเหตุให้ borken conductor alarm ตลอด ถ้า phase input เข้ามาไม่ครบ เช่น vt or pt เข้ามาเพียง 2phase จะทำให้ phase ไม่ balance อาจทำให้ การพิจาราไม่ได้ หาก vt or pt ไม่ครบควรจะปิด function borken conductor
