FRTU(FDCU) 514 VT OPEN DELTA

การใช้งานกรณี อุปกรณ์ ต้นทางเป็น VT ลักษณะรูปแบบการเชื่อมต่อ แบบ 2 VT (VT OPEN DELTA) จะต้องมีการเปลี่ยนรูปแบบการเชื่อมต่อ TERMINAL VT เพื่อให้สอดคล้องกับ SCHEME TYPE DELTA

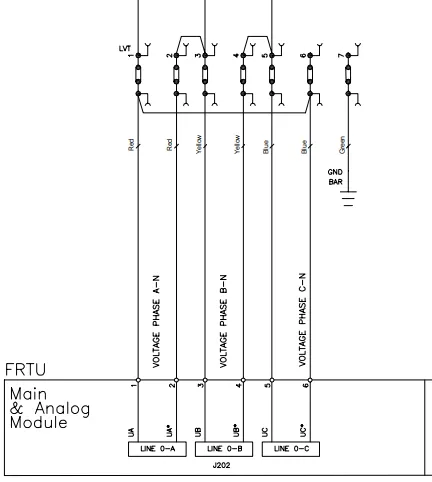

โดยปกติ รูปแบบการเชื่อมต่อ 3P 4W (WYE TO GROUND)

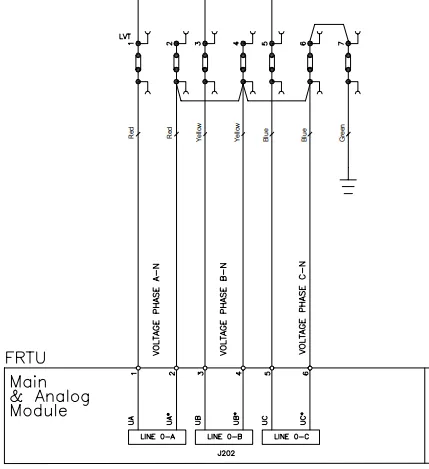

กรณีรูปแบบการเชื่อมต่อ 3P 3W ที่ใช้ 2VT (OPEN DELTA)

พบว่า การ LINK ดังกล่าวจะเป็นลักษณะ DELTA 1-6, 2-3 และ 4-5

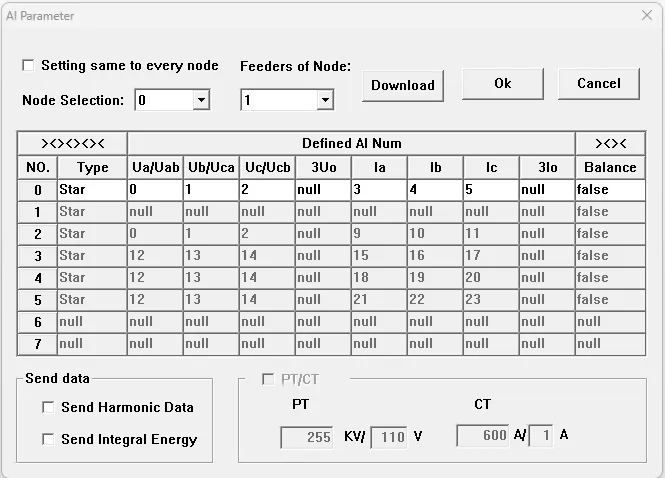

พร้อมทั้งให้แก้ไข SETTING ของ ANALOG ดังนี้

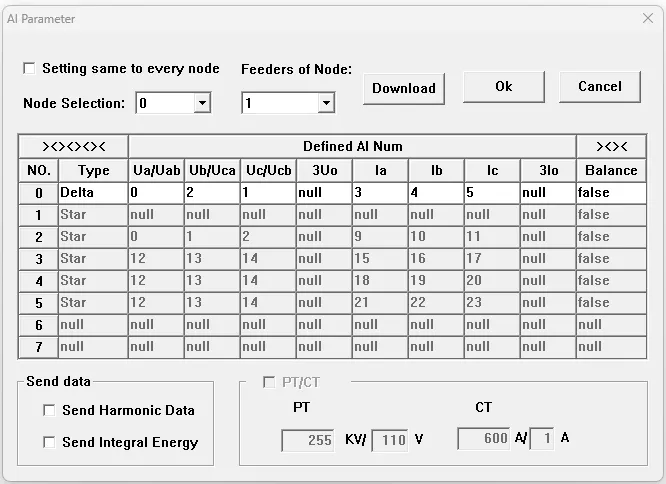

บรรทัด NO.0 แก้ไขจาก Star 0/1/2 เป็น DELTA 0/2/1 ดังรูปข้างล่าง

แล้วทำการ DOWNLOAD ตามปกติ

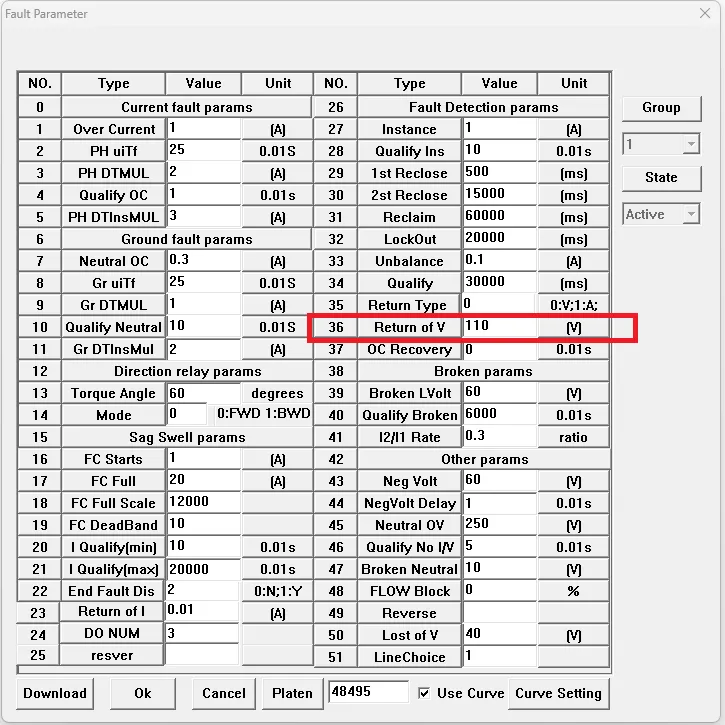

เนื่องจาก การต่อ แบบ OPEN DELTA จะเป็น VT แบบ LINE TO LINE จะต้องมีการ RESET ค่า FAULT DETECT ด้วย VOLT LINE ซึ่งค่าดังกล่าวจะเป็น 63.5 x 1.732 = 110 V ดังนั้นค่า RESET จะต้องปรับเป็นที่ 110 V ดังรูป
