IEEE1588 Setting in SCPS (Kyland)

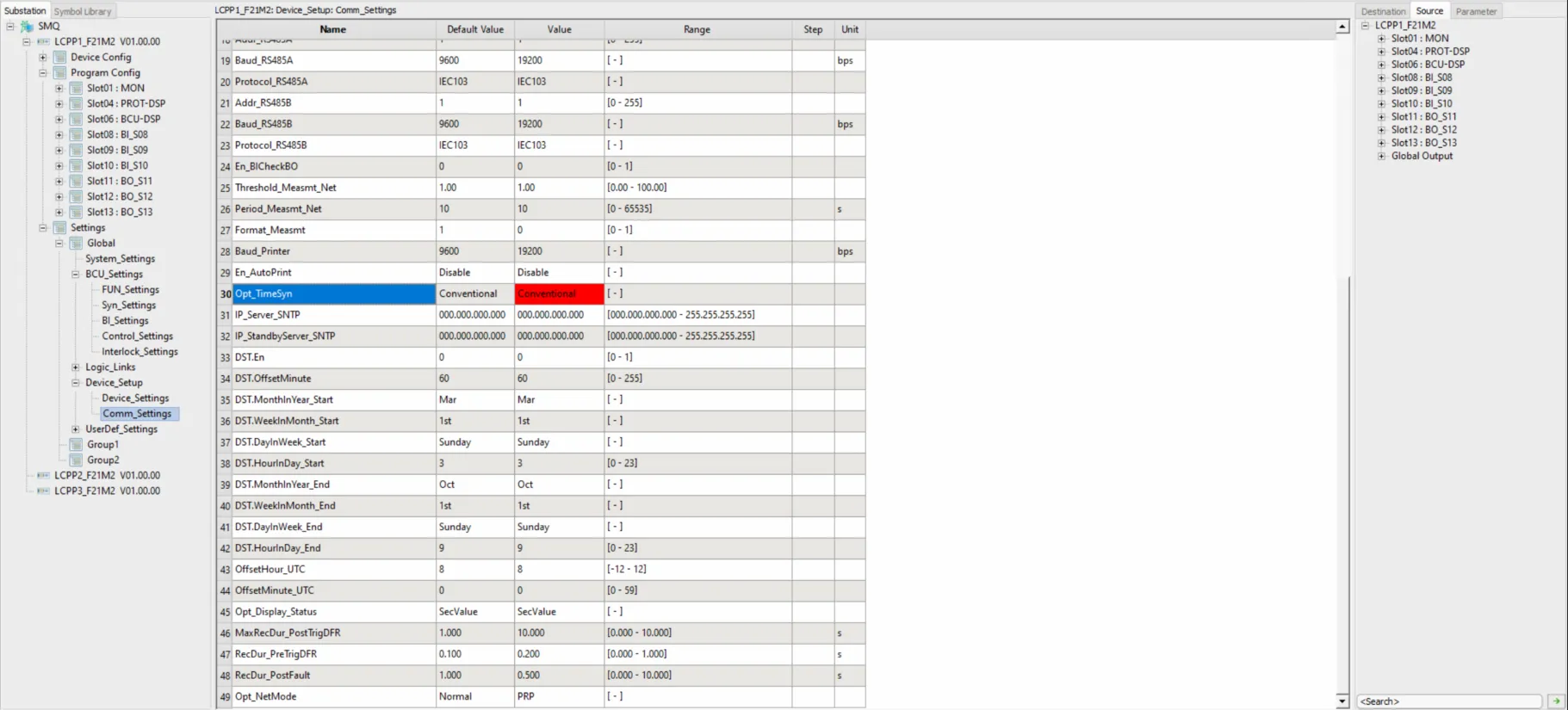

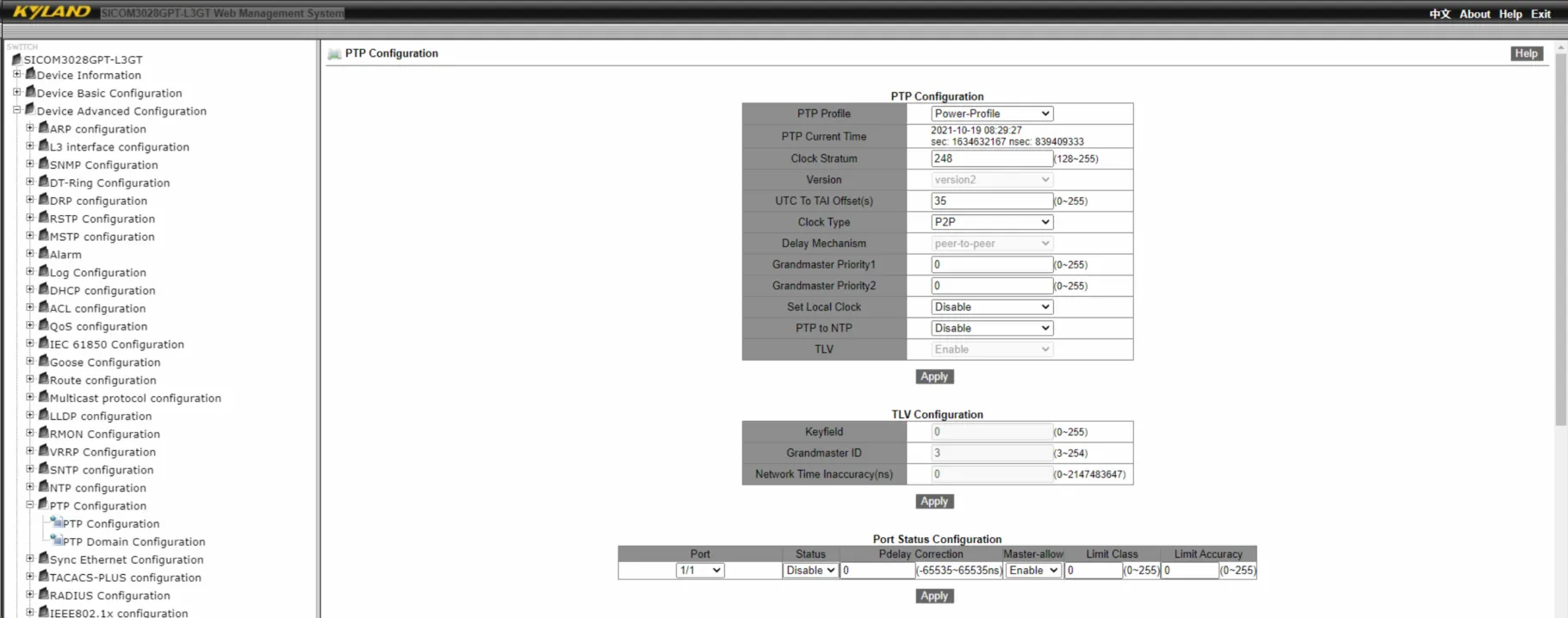

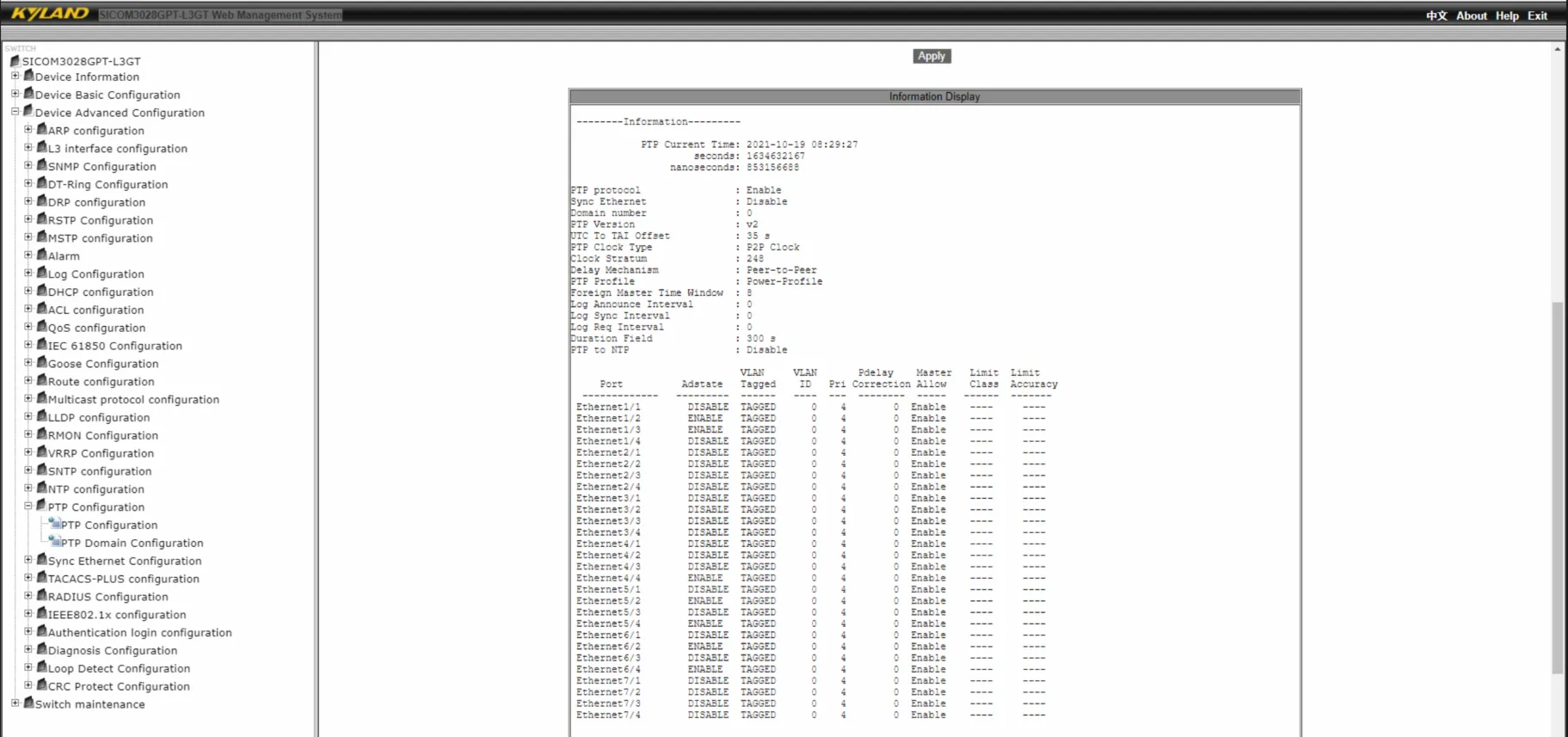

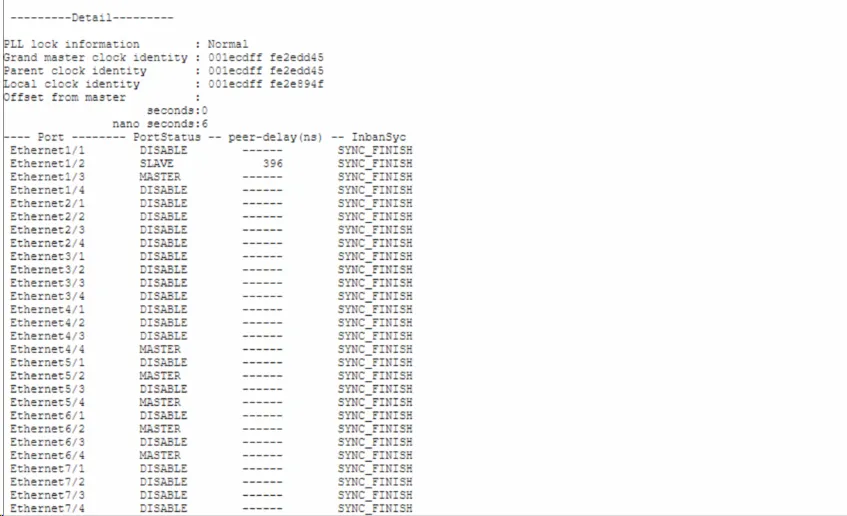

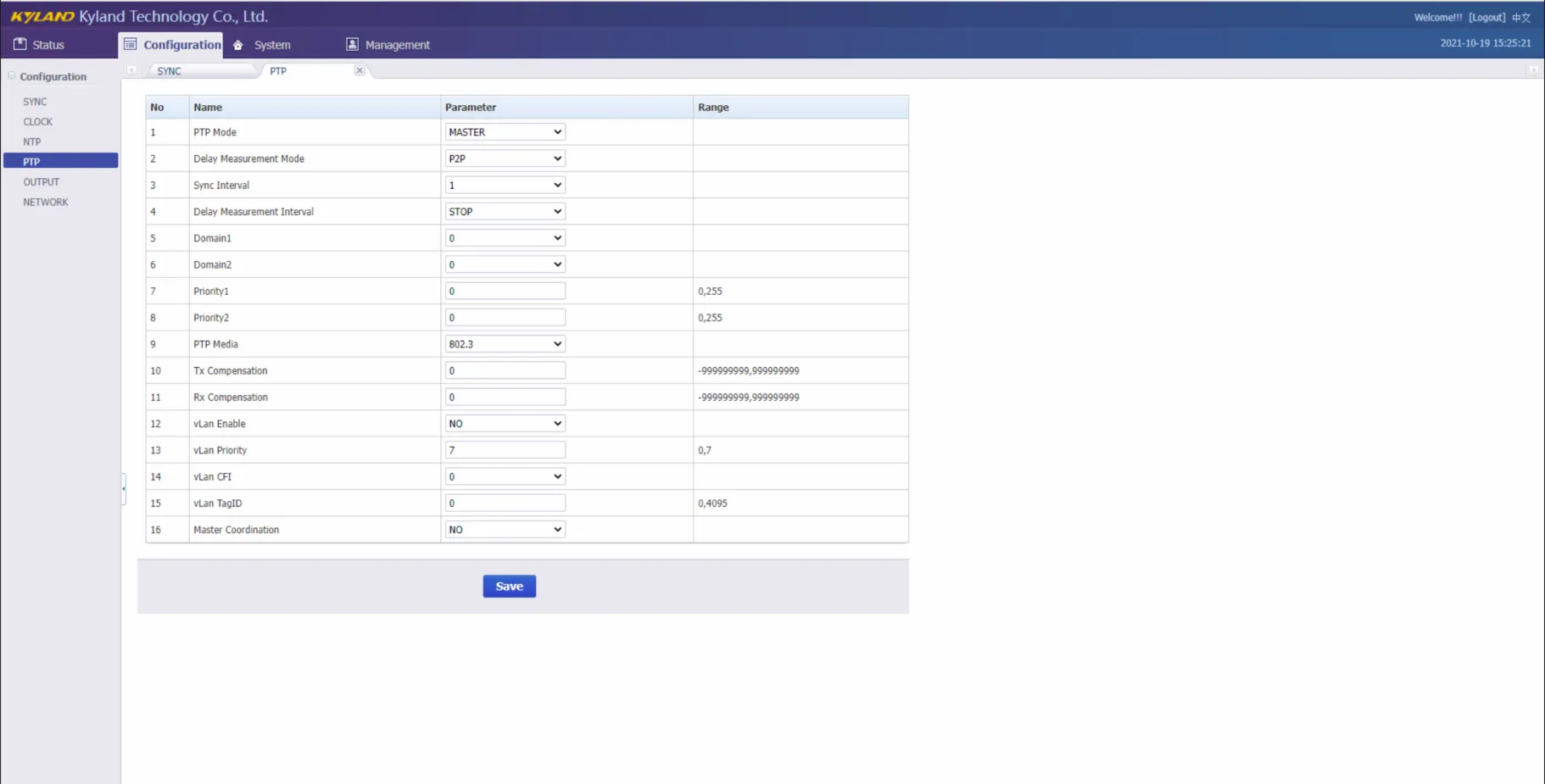

ตัวอย่างของ connection diagram ตามตัวอย่างด้านล่าง โดยที่ x/x หมายถึง slot no /port no โดยอุปกรณ์ที่ใช้เชื่อมต่อและ set up ieee1588 (ptp) time sync จะเป็น kyland device ทั้ง time data server (tds) และ ethernet switch pts 10a ptp setting เข้า web browser เปิด configuration และเลือก ptp ตั้งค่า ptp ตาม list ด้านล่าง ptp mode master delay measurement mode p2p sync interval 1 delay measurement interval stop sicom3028gpt setting 1\) เข้า web browser ไปที่ sicom3028gpt l3gt web management system (ระบุ ip address ของ eth) 2\) เลือก device advanced configuration 3\) เลือก ptp configuration 4\) เลือก ptp configuration 5\) ตั้งค่า ptp configuration ตามรูป 6\) กด apply 7\) ตั้งค่า port status configuration โดยเลือก port ที่ต้องการเปิดใช้ ptp แล้วเลือก status เป็น enable แล้วกด apply 8\) enable ทีละ port เมื่อครบตามที่ใช้แล้ว จะมี information display ด้านล่างของ port status configuration โดยจะแสดง setting ที่ตั้งค่าไว้ในช่อง ptp configuration และ port status configuration 9\) ถัดมาจาก information display ของ port status configuration จะแสดงสถานะของ port ที่ enable ไว้ โดย port ที่ รับ time sync จาก tds/tru จะแสดงเป็น slave และ port ที่ไปเชื่อมกับ ied (relay/bcu) or another ethernet switch จะเป็น master note1 หลังจาก setting เรียบร้อยแล้ว แต่ ptp current time ยังไม่เปลี่ยน ให้เปลี่ยน clock type ในช่อง ptp configuration ให้เป็น boundary ก่อน แล้วเปลี่ยนกลับมาเป็น p2p note1 หลังจาก setting เรียบร้อยแล้ว แต่ ptp current time ยังไม่เปลี่ยน ให้เปลี่ยน clock type ในช่อง ptp configuration ให้เป็น boundary ก่อน แล้วเปลี่ยนกลับมาเป็น p2p note2 กรณีงาน scps จะใช้ prp redundancy จะใช้ ethernet switch 2 วง lan จะต้อง set ptp ทั้ง 2 ชุด เผื่อกรณี lan ใด lan หนึ่งหาย อีก lan จะต้องสามารถ sync time ให้กับ ied ได้ note2 กรณีงาน scps จะใช้ prp redundancy จะใช้ ethernet switch 2 วง lan จะต้อง set ptp ทั้ง 2 ชุด เผื่อกรณี lan ใด lan หนึ่งหาย อีก lan จะต้องสามารถ sync time ให้กับ ied ได้ nr protection relay setting ตั้งค่า opt timesyn เป็น conventional
