00 - Database Maintenance Using iConf Software

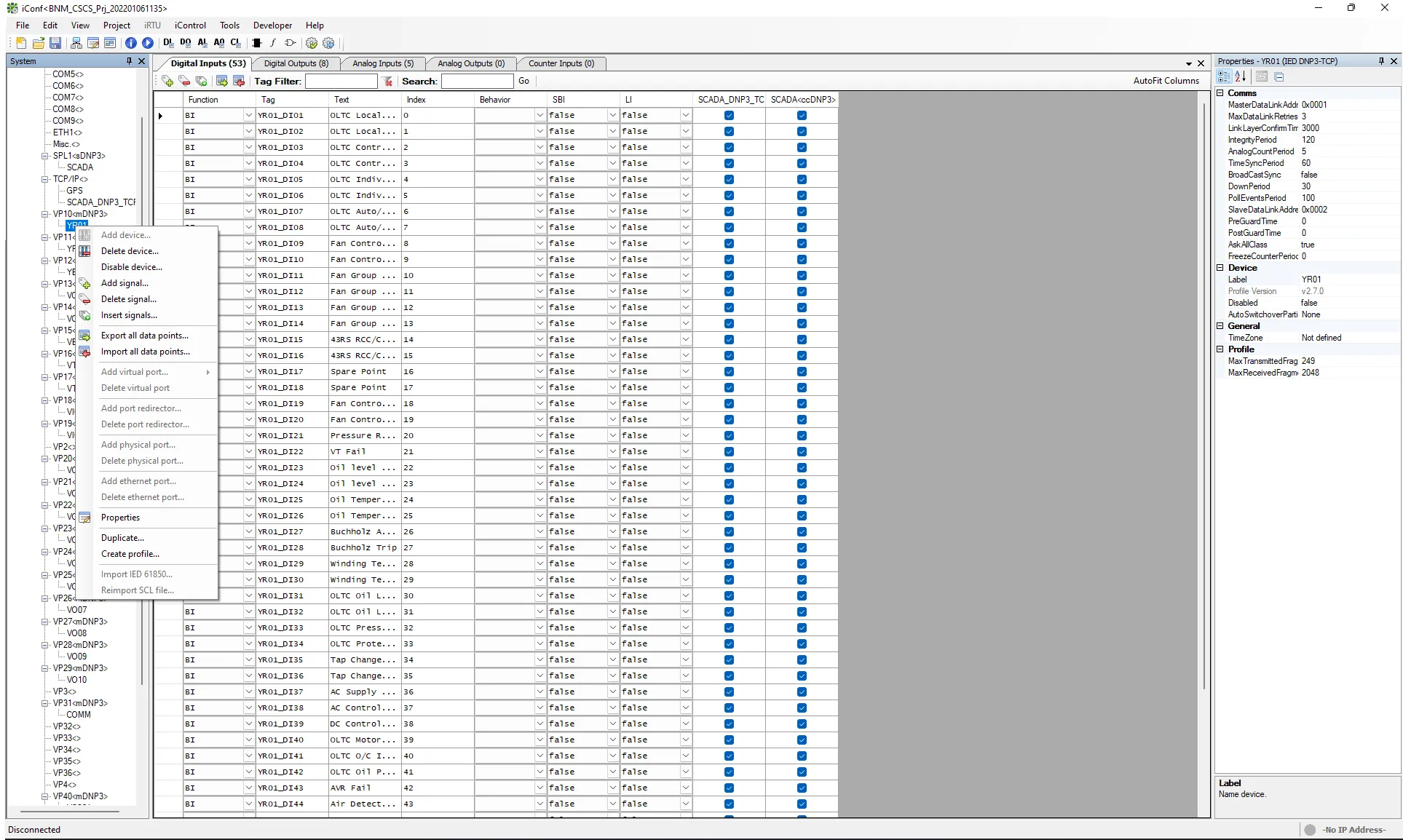

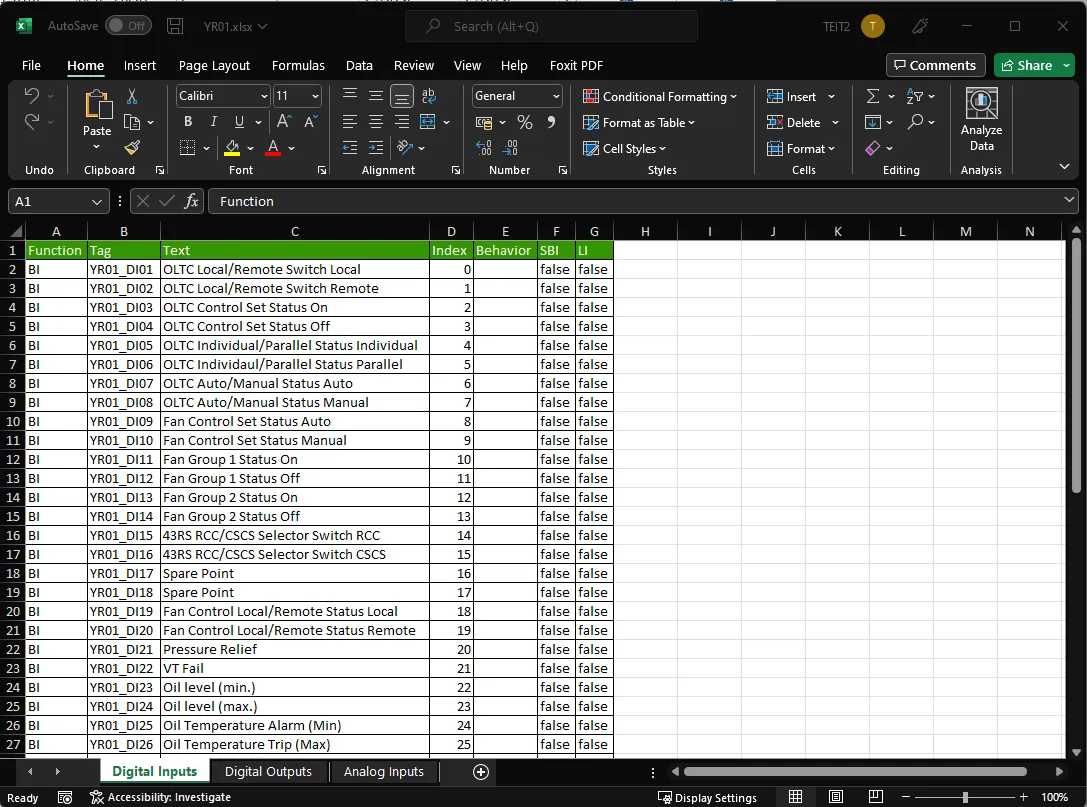

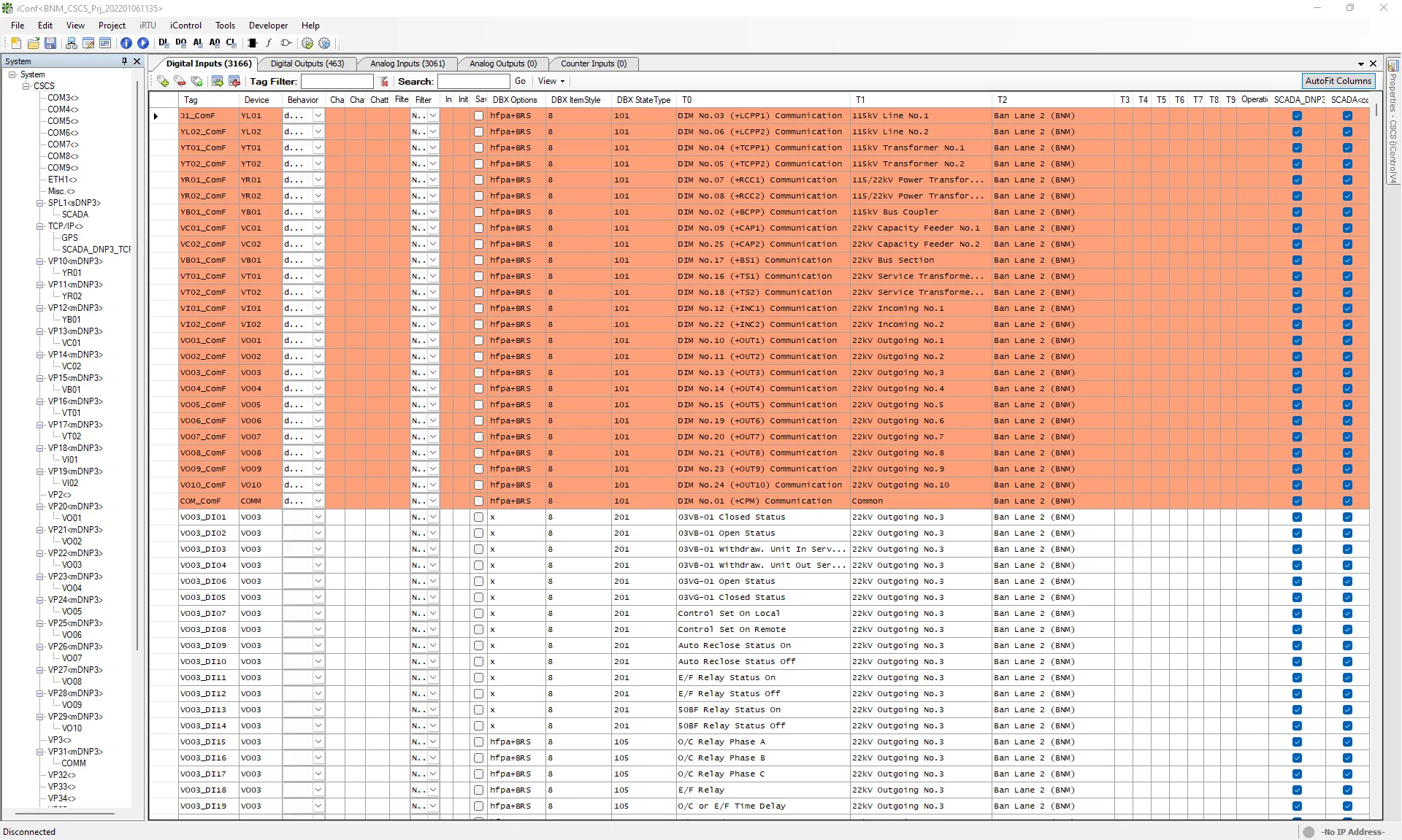

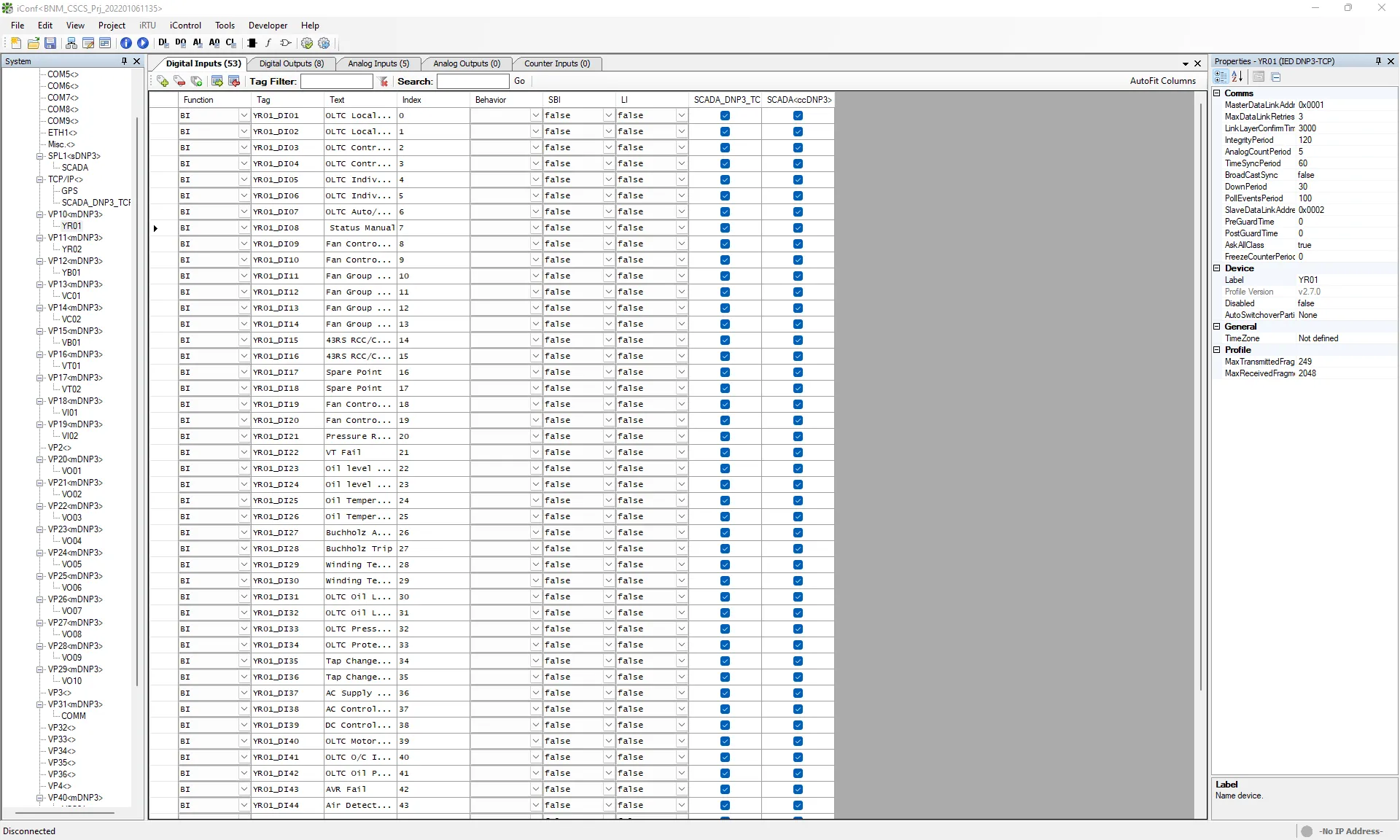

iconf tools structure iconf program จะประกอบไปด้วย project name แสดงชื่อของ iconf project ที่กำลังเปิดอยู่ menu bar แสดง tab ของแต่ละ menu toolbar แสดงปุ่มกดของแต่ละเครื่องมือ system structure แสดงโครงสร้างของระบบ signal list แสดงสัญญาณทั้งหมดในแต่ละอุปกรณ์ communication setting แสดงรายละเอียดของแต่ละ communication device system configurations การสร้าง device ใหม่ (ieds or master station) 1 right click บน port ที่ต้องการจะสร้างอุปกรณ์ใหม่ใน system view แล้วเลือก "add device " 2\ เลือก device ที่ต้องการจะสร้าง โดยเลือกตาม protocol ที่ต้องการจะใช้งาน หลังจากนั้นใส่ชื่อของอุปกรณ์ลงบนช่อง "device label " แล้วเลือก "ok" การลบ device ออกจาก system configuration 1 right click บน device ที่ต้องการจะลบบน system view 2\ ตรวจสอบชื่อของ device ที่ต้องการลบ ว่าตรงตามที่ต้องการหรือไม่ ถ้าตรงให้ตอบ "yes" การเพิ่ม point ใหม่ลงไปในอุปกรณ์ที่ต้องการ เลือก device ที่ต้องการ add บน system view เลือกชนิดของ point ที่ต้องการ add โดยกดปุ่มบน toolbars เลือก “add signal” กรณีที่ต้องการเพิ่มทีละ point หรือเลือก "insert signals" กรณีที่ต้องการเพิ่มหลายๆ points point ที่สร้างขึ้นมาใหม่ จะอยู่ด้านล่างสุดของรายการสัญญาณทั้งหมดใน device ที่เลือก โดย column ต่างๆ จะประกอบด้วย tag คือ สัญลักษณ์เฉพาะของสัญญาณ ที่ใช้ในการ link ข้อมูลระหว่าง database กับ graphic display ของ icontrol program text คือ ชื่อของสัญญาณ index คือ point address (dnp3) li หรือ logical bit inversion คือการ set ให้ค่าสลับกัน เช่น off เป็น on หรือ on เป็น off หากไม่ต้องการใช้ ให้ set เป็น "false" offset คือค่าที่ต้องการจะให้บวกเข้าไปจาก measure value ที่ได้รับจาก ied scale คือค่าที่ต้องการจะให้คูณเข้าไปจาก measure value ที่ได้รับจาก ied การลบสัญญาณออกจาก device เลือก device ของสัญญาณที่ต้องการลบ บน system view เลือกชนิดของสัญญาณ โดยกดปุ่มบน toolbars เลือกสัญญาณที่ต้องการลบ เลือก “delete signal” บน toolbars และกด “yes” เพื่อยืนยันการลบสัญญาณ การ export รายการของสัญญาณออกมาเป็น excel file 1 เลือก device ที่ต้องการ export บน system view 2 กด right click บน device ที่ต้องการ 3\ เลือก “export data points” 4\ เลือกตำแหน่งของ folder ที่จะเก็บ export file และใส่ชื่อของ file และกด "save" 5\ ถ้า export เรียบร้อยแล้ว จะมี dialog ขึ้นมาถามว่าต้องการจะเปิดไฟล์เลยหรือไม่ หากต้องการเปิดเลย ให้ตอบ “yes” หากยังไม่ต้องการเปิดให้ตอบ “no” การ import รายการของสัญญาณ เข้าไปใน system configuration เลือก device ที่ต้องการ import ไฟล์เข้าไป บน system view right click บน device ที่ต้องการ เลือก “import data points” เลือก "update all data points and add new from file" กรณีที่ต้องการให้เพิ่มสัญญาณใหม่เข้าไปใน iconf point list โดยที่ program จะตรวจสอบว่าเป็นสัญญาณใหม่หรือไม่ โดยตรวจสอบจากชื่อ tag ที่ใส่ หรือเลือก "delete all data points and add from file" กรณีที่ต้องการให้ program ลบ point ทิ้งแล้วให้สร้างใหม่ตาม import file configuration fields/column ที่จำเป็นสำหรับ icontrol configuration 1\ dbx options ระบุว่าสัญญาณนั้นๆ จะแสดงบนหน้าจอ icontrol และใน list ต่างๆอย่างไร เช่น ให้ขึ้น alarm list เป็นต้น โดยในแต่ละ option มีรายละเอียดตามตารางด้านล่าง s เมื่อมี alarms ของ point นั้นๆ รอการ acknowledge อยู่ หาก dbx options ระบุ s ลงไปด้วย ผู้ใช้งานจะสามารถ acknowledge ได้โดยการเลือก components บนหน้าจอ และเลือก acknowledge r เมื่อมี alarms ของ point นั้นๆ รอการ acknowledge อยู่ จะแสดงใน icontrol alarm acknowledgement list a เมื่อมี alarms ของ point นั้นๆ รอการ acknowledge อยู่ จะแสดงใน icontrol active alarm list h เมื่อมีเหตุการณ์เกิดขึ้น จะถูกเก็บไว้ใน icontrol historical event list f เมื่อมีเหตุการณ์เกิดขึ้น จะถูกเก็บไว้ใน icontrol digital events log file m ค่าของ point จะถูกเก็บไว้ใน icontrol analog events log file b activation หรือ deactivation ของ alarm point sound ; icontrol จะส่งเสียง alarm หลายๆครั้งตามที่ set alarmbelltimes ใน icontrol customization file (icontrol config) b activation หรือ deactivation ของ alarm point sound ; icontrol จะส่งเสียง alarm ต่อเนื่องไปเรื่อยๆ p events หรือ alarms จะถูกส่งไปยัง printer ที่ set soe printer ใน icontrol customization file x disable point โดย point นี้จะแสดงเฉพาะใน database list + character นี้ถ้าอยู่ด้านหน้าของ option ต่างๆ จะ applied เฉพาะเมื่อ point นั้น active อยู่ (ตอนที่ alarms ยังไม่มีการ acknowledge) character นี้ถ้าอยู่ด้านหน้าของ option ต่างๆ จะ applied เฉพาะเมื่อ point นั้น ไม่มีการ active อยู่ (ตอนที่ alarms มีการ acknowledge ไปแล้ว) \<font color="#b91c1c">note dbxoptions ที่ใช้บ่อยๆมีดังนี้ \</font> \<font color="#b91c1c">hfpa+brs สำหรับสัญญาณ alarm\</font> \<font color="#b91c1c">hfp สำหรับสัญญาณที่เป็นสถานะ (เข้า event list และ printer)\</font> \<font color="#b91c1c">x สำหรับสัญญาณที่ไม่ต้องการใช้งาน (ไม่ record เข้า event)\</font> 2\ dbx state type ระบุว่าสถานะของสัญญาณนั้นๆ มีสถานะอะไรบ้าง ซึ่งแต่ละค่าที่ใส่ จะถูกเชื่อมโยงไปยัง file ที่เก็บอยู่ใน ‪‪c /cscs prj/activeproject/states dbx ด้านซ้ายของหน้าต่าง "state editor" ระบุถึง id ของแต่ละ state ตามที่แสดงอยู่ใน column dbx state type value คือ ค่าของสัญญาณหรือ commands ได้แก่ interm (intermediate; or "0") , off ("1"), on ("2") และ bad (fault; "3") normal ระบุว่า state นั้นๆมีสถานะปกติหรือไม่ ถ้า set เป็น false สัญญาณที่อยู่ใน state นั้นๆ จะแสดงใน icontrol off normal list icontrol text ระบุถึงข้อความของสถานะที่แสดงบน icontrol list igcomms text ระบุถึงข้อความของสถานะที่จะแสดงบน igcomms (maintenance console) 3\ t0 column ระบุถึงชื่อของสัญญาณนั้นๆ โดยจะเป็น column เดียวกับ text ของแต่ละ device 4\ t1 column ระบุถึงชื่อของ bay หรือ feeder 5\ t2 column ระบุถึงชื่อของสถานีไฟฟ้า
