01 - HOW TO ADD POINT DI (Comm. port) ON DIM
การ Add Point DI จะมี 2 ส่วนคือ
- ส่วนที่เป็น DRY CONTACT ของ DIM เข้า Digital Input แบบ Wiring ปกติจะทำรองรับด้าน Config DIM ไว้จนครบทุก Point อยู่แล้ว ให้ไป Run Number Address ต่อจากของเดิมตาม Wiring ได้เลย
- ส่วนที่เป็น Comm. Port จาก Relay จะดำเนินการดังนี้

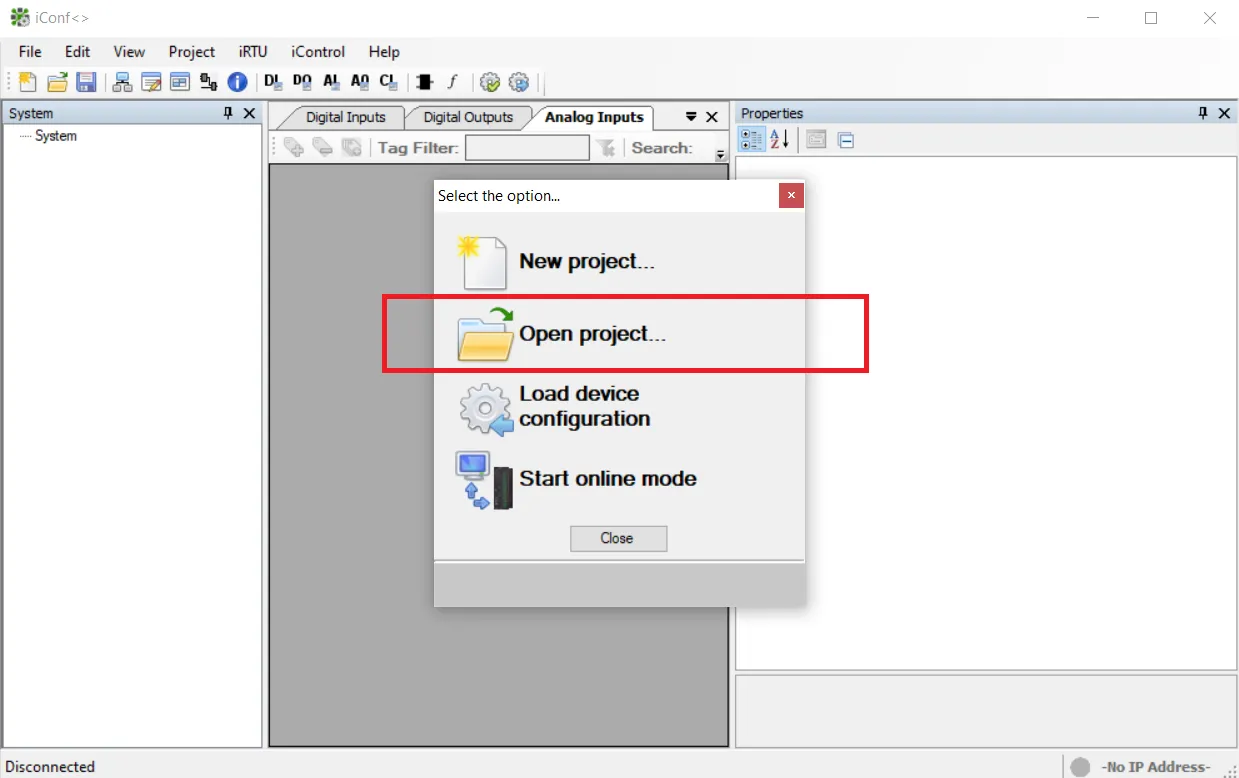

2.1ทำการเปิด Program ของ iConf.exe ที่อยู่ใน C:\CSCS_PRJ\iConf
Note : Program iConf จะแตกต่างกันไปแต่ละ Version ของสถานีนั้นๆ

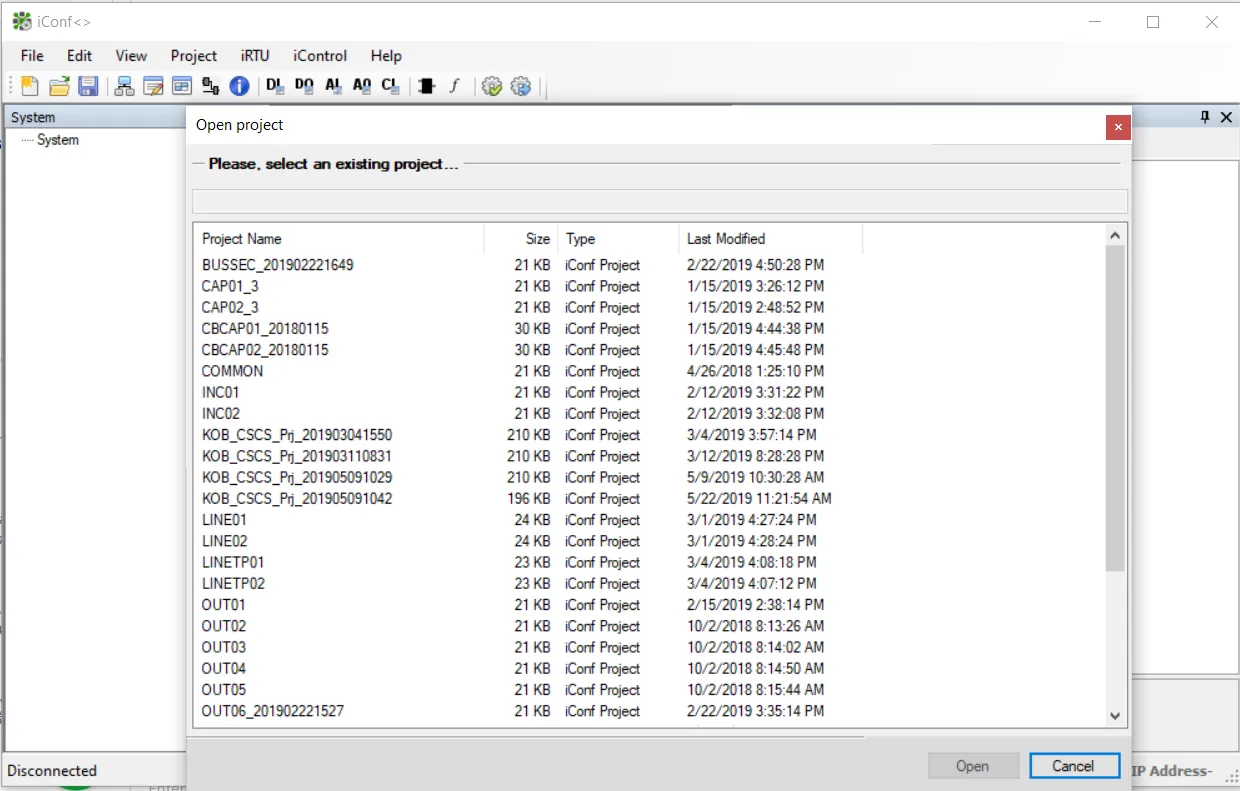

2.2 หลังกด Open จะขึ้น Project file ของแต่ละ Device เช่น
- CAP01 >>> เป็น DIM ของ 22kV CAP01 Switchgear
- OUT01 >>> เป็น DIM ของ 22kV OUT01 Switchgear
- LINE01 >>> เป็น DIM ของ 115kV Line No.1 (จะไม่ได้ระบุบอกว่าเป็นของ อุปกรณ์รหัสใด)
- KOB_CSCS_Prj_201905091042 >>> ชื่อ 3 ตัวแรกจะเป็น รหัสของ สถานีนั้นๆ ส่วนตัวเลขจะเป็นวันเวลาที่ดำเนินการ Save/แก้ไข โดยจะเรียงลำดับดังนี้

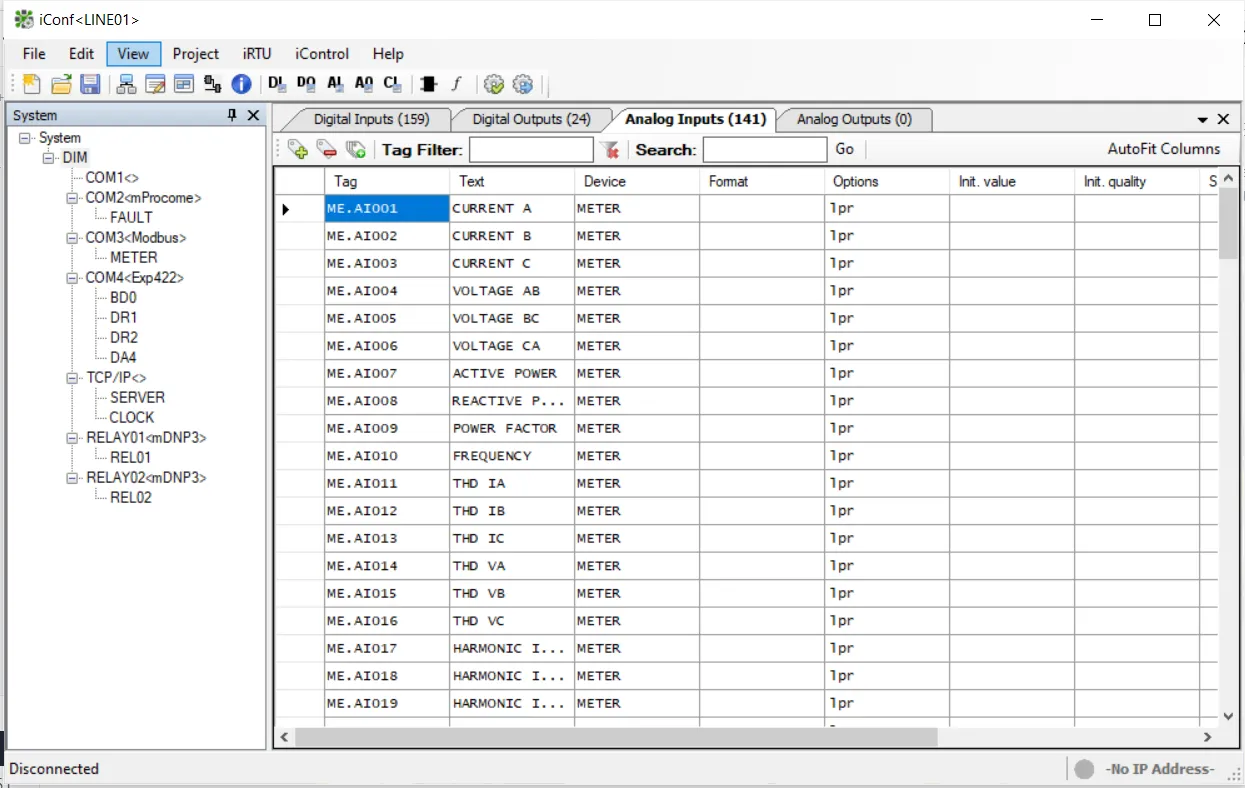

2.3 ทำการเลือก Config DIM ที่จะเพิ่ม Point จะขึ้นหน้าจอดังรูป
---------------------------------------------------------------------------------------------------------
NOTE : หลังจากการเลือก Project File config แล้ว ก่อนดำเนินการทำอะไร หรือแก้ไข ให้ดำเนินการ Save As แล้ว Save file ใหม่ โอยอ้างอิงจากชื่อ File เดิม แล้วใส่ _YYYYMMDDhhmm ตามข้อ 2.2 เพื่อเป็น Backup file กรณีที่มีการดำเนินการผิดจะสามารถเอาไฟล์เดิมมาทำใหม่อีกครั้งได้
---------------------------------------------------------------------------------------------------------

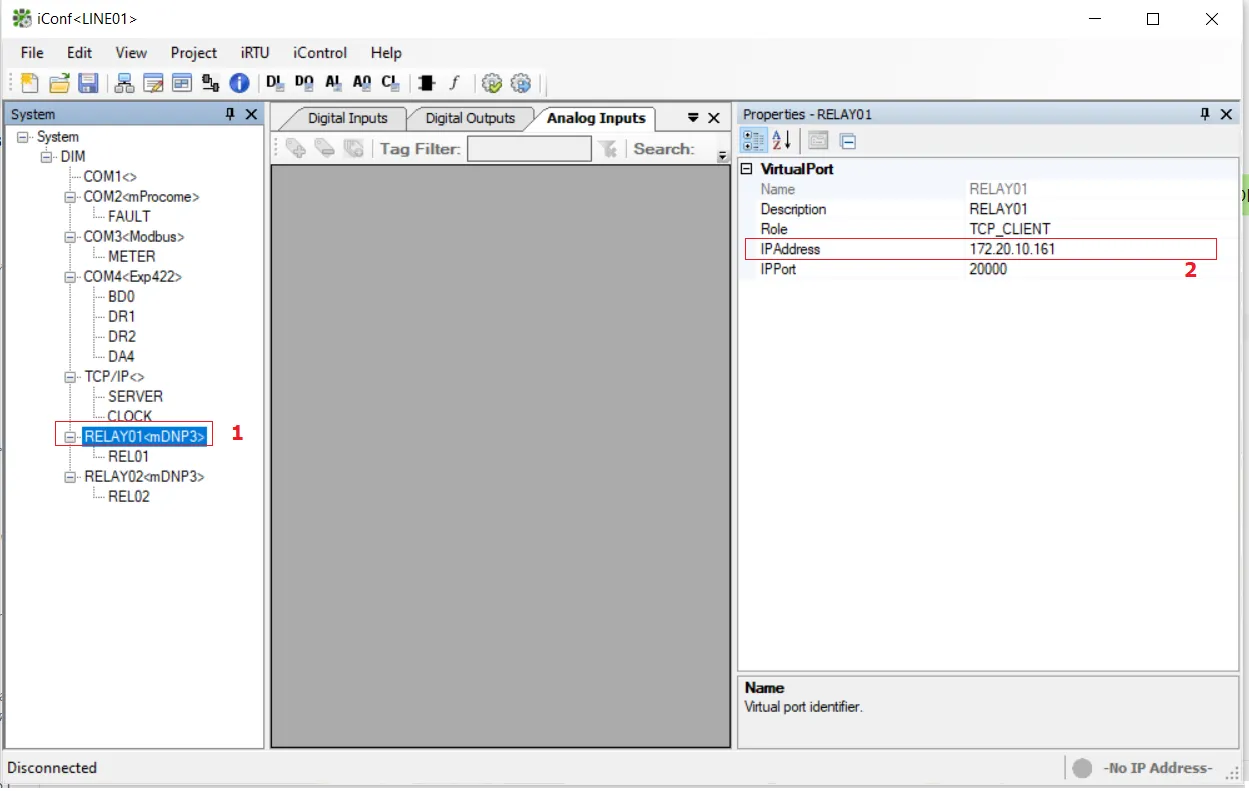

2.4 ให้เลือกไปที่ Driver ของอุปกรณ์ที่จะทำการเพิ่ม โดยกดไปที่ฝั่งด้าน System และดูว่าอุปกรณ์ไหนเป็น IP อะไร ดังรูป

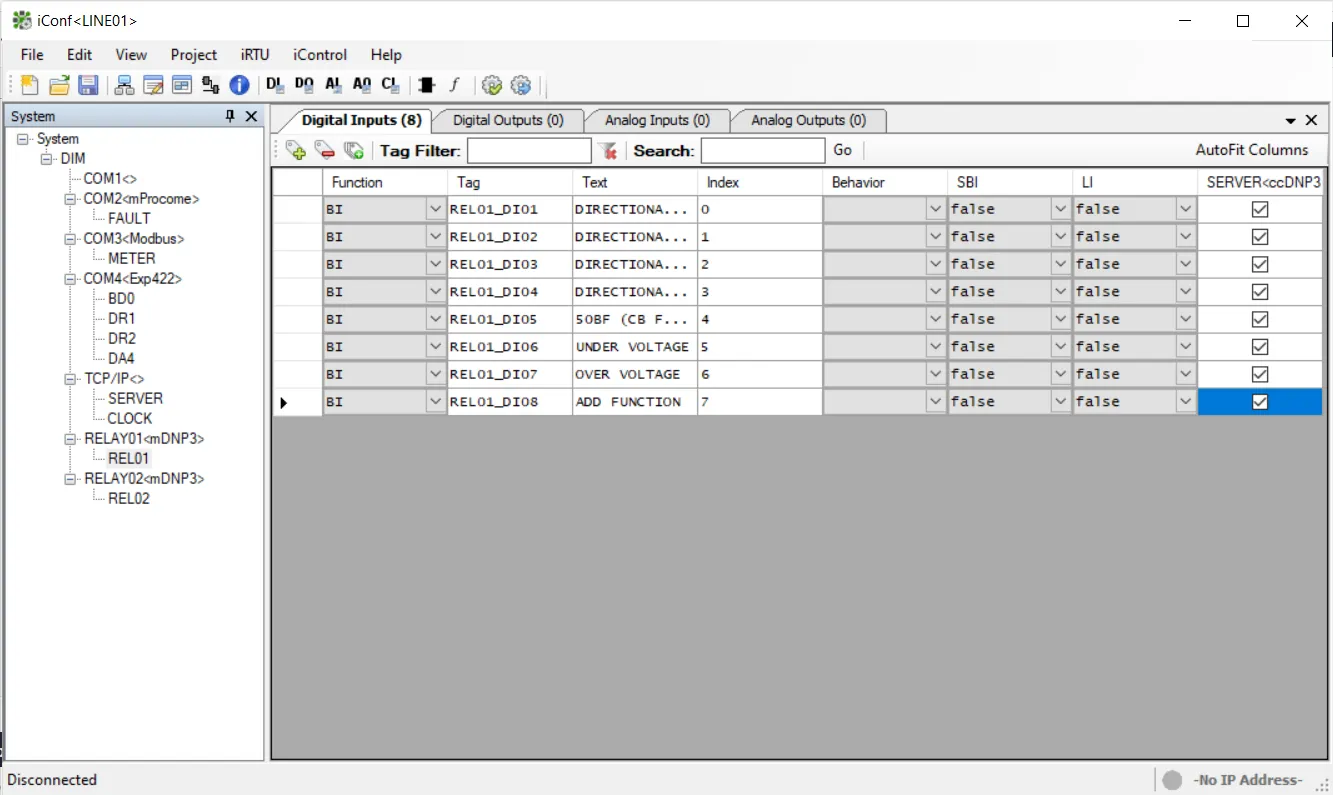

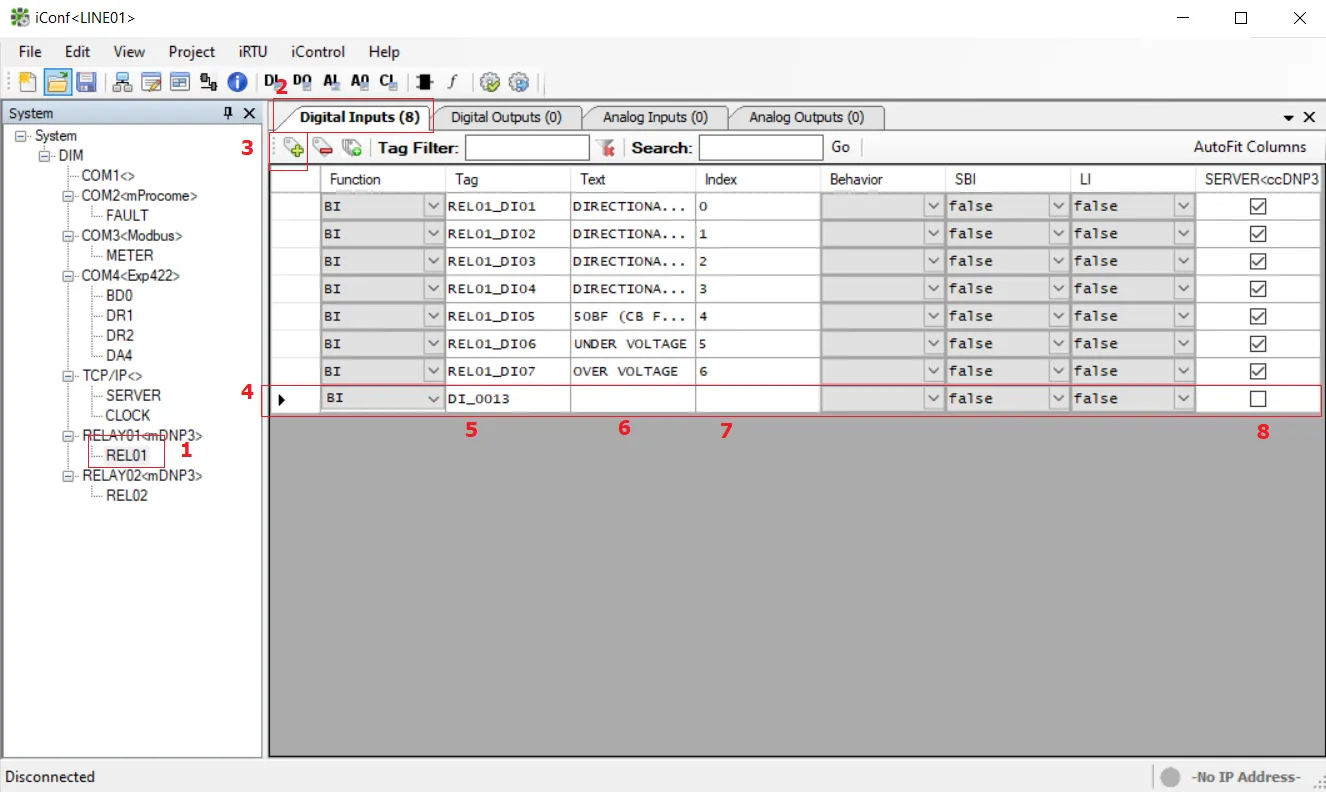

ให้ทำการ Confirm ว่า Device นั้นๆ เป็น IP อะไรจากหน้า SYSTEM บน CSCS หลังจากนั้นให้กดไปที่ Driver ของอุปกรณ์นั้นๆ ดังรูปข้างล่าง
- จากรูปข้างต้น ให้กด ไปที่ Driver อุปกรณ์ ตามเลข 1 และเลือก Tab sheet ของ Digital Input ตามเลข 2
- ทำการกด Add Tag โดยกดตามเลข 3 จะพบว่า จะมี Tag ใหม่ขึ้นมาในแถวตามเลข 4
- ให้แก้ไขชื่อ Tag เพื่อให้เข้าใจง่าย โดย Run number จากเลขข้างบนในช่องตามเลข 5
- ช่องเลข 6 คือ ชื่อ Point ของ Function ที่จะทำการเพิ่ม
- ช่องเลข 7 ให้ทำการใส่ Address ที่ดึงจาก Relay โดยต้องตรวจสอบจาก Relay ของผลิตภัณฑ์ นั้นๆ
- ช่องเลข 8 ให้ Tick ถูก เพื่อทำการ Add Point นั้นส่งให้กับ Server ต่อไป

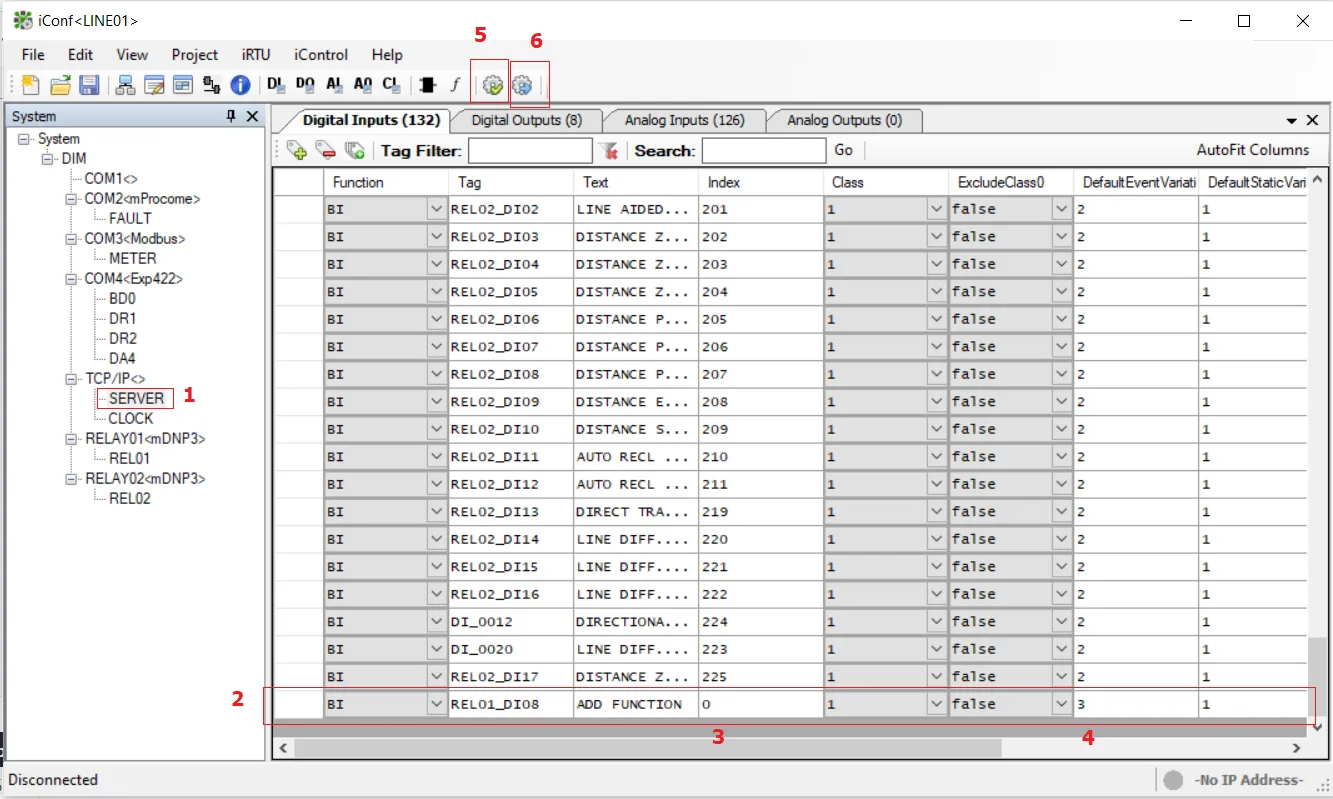

เมื่อดำเนินการเสร็จแล้วให้ดำเนินการกดไปที่ Driver ของ SERVER ที่อยู่บน TCP/IP ตามรูป
- ให้กดไปที่ SERVER ตามเลข 1
- ใน TAB SHEET DIGITAL INPUTS ให้เลื่อนลงมาด้านล่างสุด จะพบว่า Point ที่ทำการ Tick ถูกจะแสดงขึ้นมาบนหน้าของ SERVER แต่ Index ในช่องเลข 3 จะเป็น 0

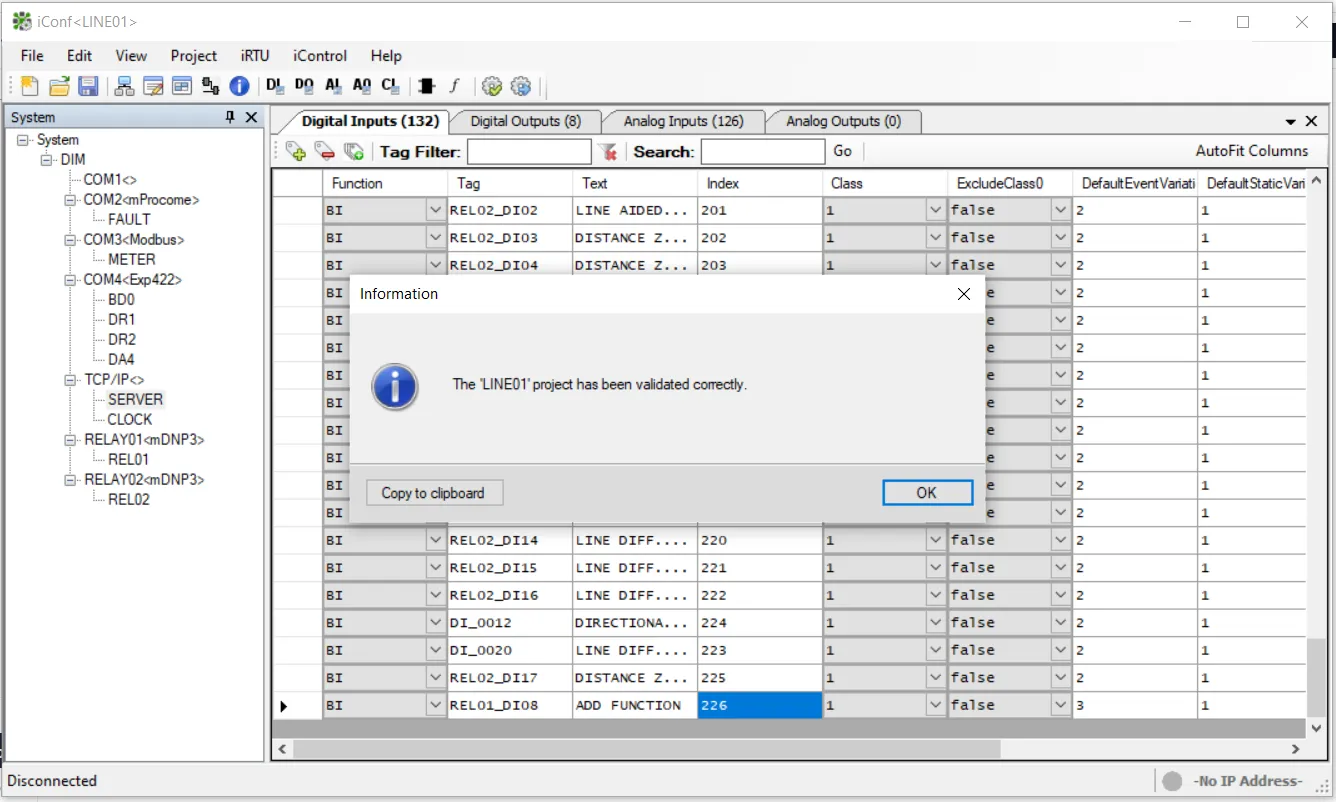

- ให้ทำการแก้ไข Index ในช่อง 3 เป็นเลข Run Number ถัดไป ห้ามมีเลขซ้ำกับก่อนหน้านี้ หากเลขซ้ำจะไม่สามารถ Generate Program ได้
- ในช่องเลข 4 ให้แก้ไขจาก 3 เป็น 2 เพื่อให้ส่งขึ้น ระบบ CSCS เป็น SOE point (1 จะเป็น DI point)
-

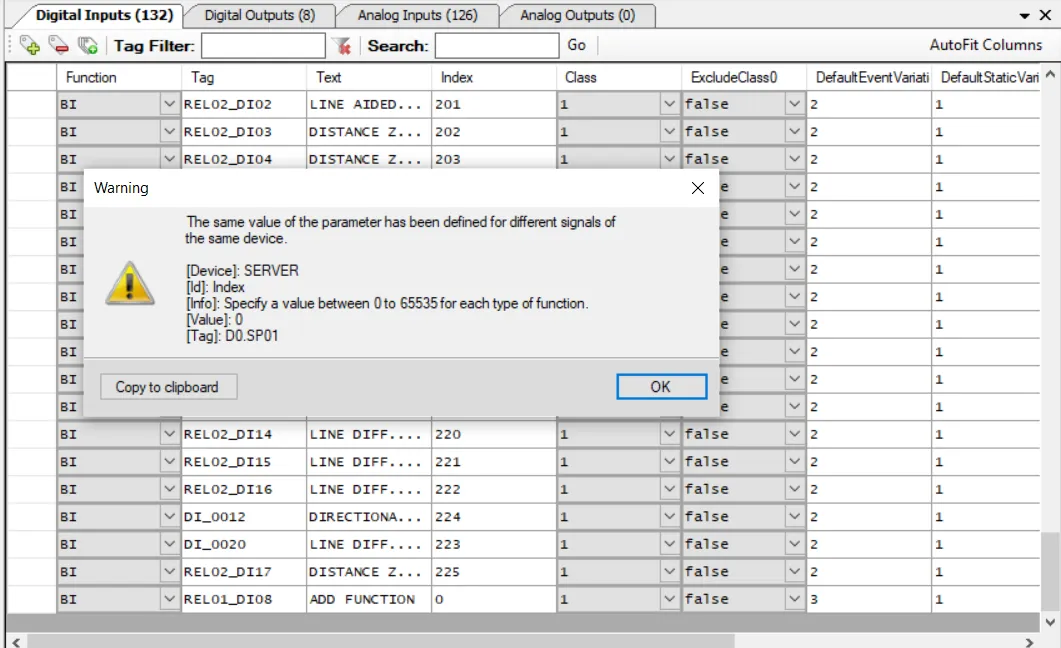

กรณีไม่ถูกต้องจะแจ้งว่าให้แก้ไขตาม Device/Id ที่แจ้งตามรูปมีข้อผิดพลาด
