03 - HOW TO ADD POINT DI ON CPM (CSCS)
การ Add Point DI ON CPM นั้นจะต้อง Config DIM ให้เรียบร้อย เพื่อ Confirm เรื่อง ADDRESS ของ DNP3 ที่จะดำเนินการเพิ่ม (ตามหัวข้อก่อนหน้านี้)

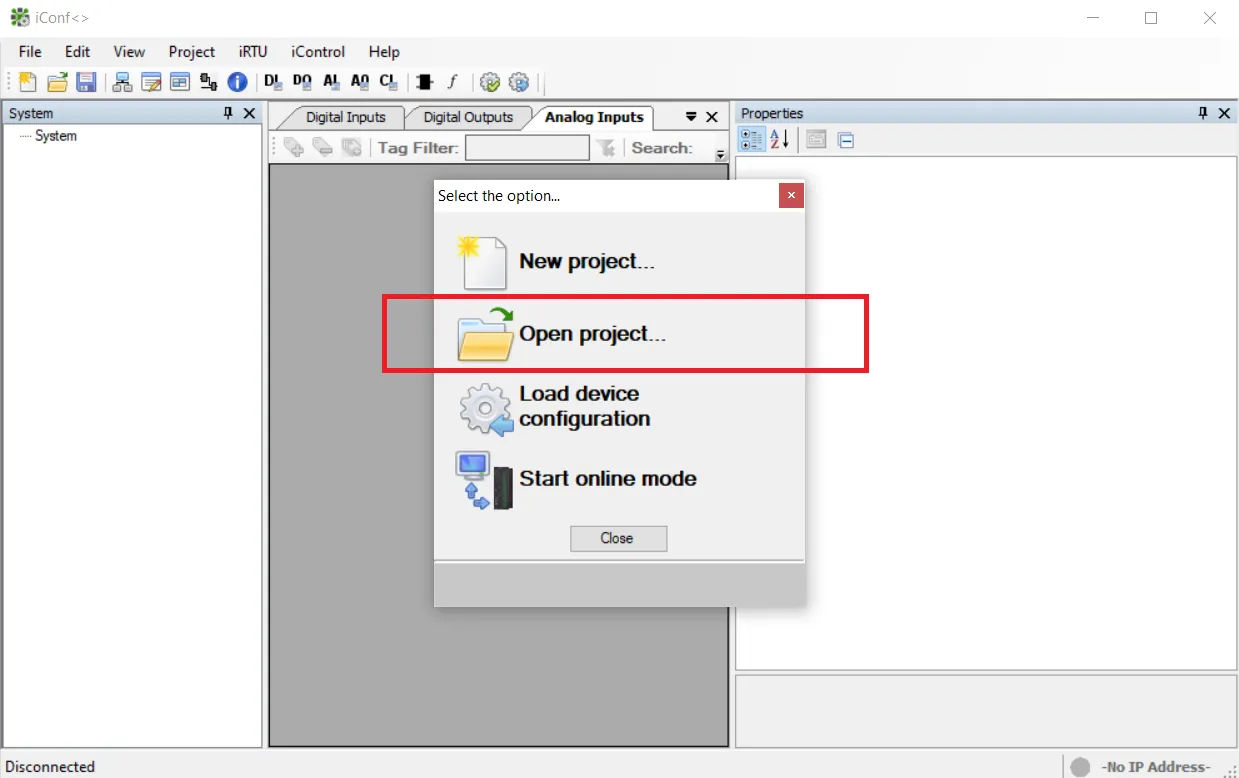

- ทำการเปิด Program ของ iConf.exe ที่อยู่ใน C:\CSCS_PRJ\iConf
Note : Program iConf จะแตกต่างกันไปแต่ละ Version ของสถานีนั้นๆ

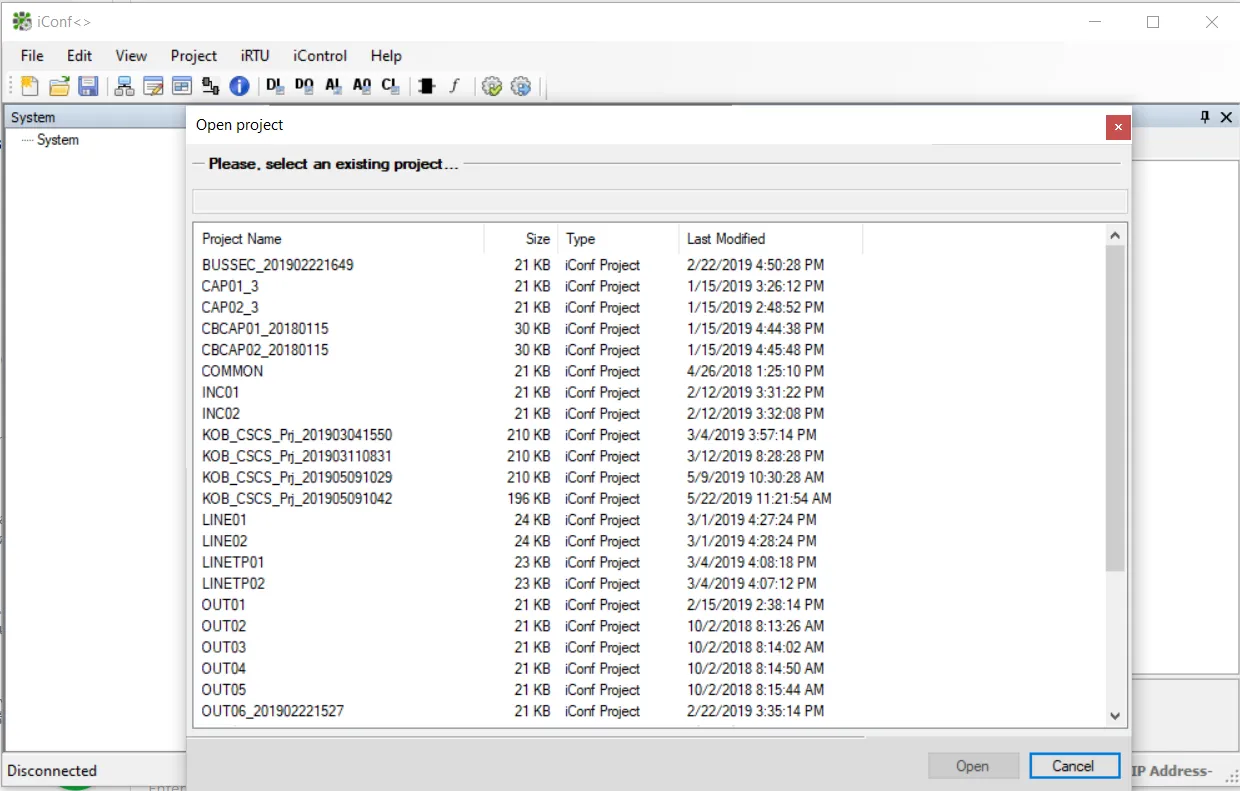

2. เลือกไปที่ File Project ของสถานี (ในที่นี้เป็น KOB_CSCS_PRJ_xxx) ให้เลือกวันที่ล่าสุดทุกครั้ง

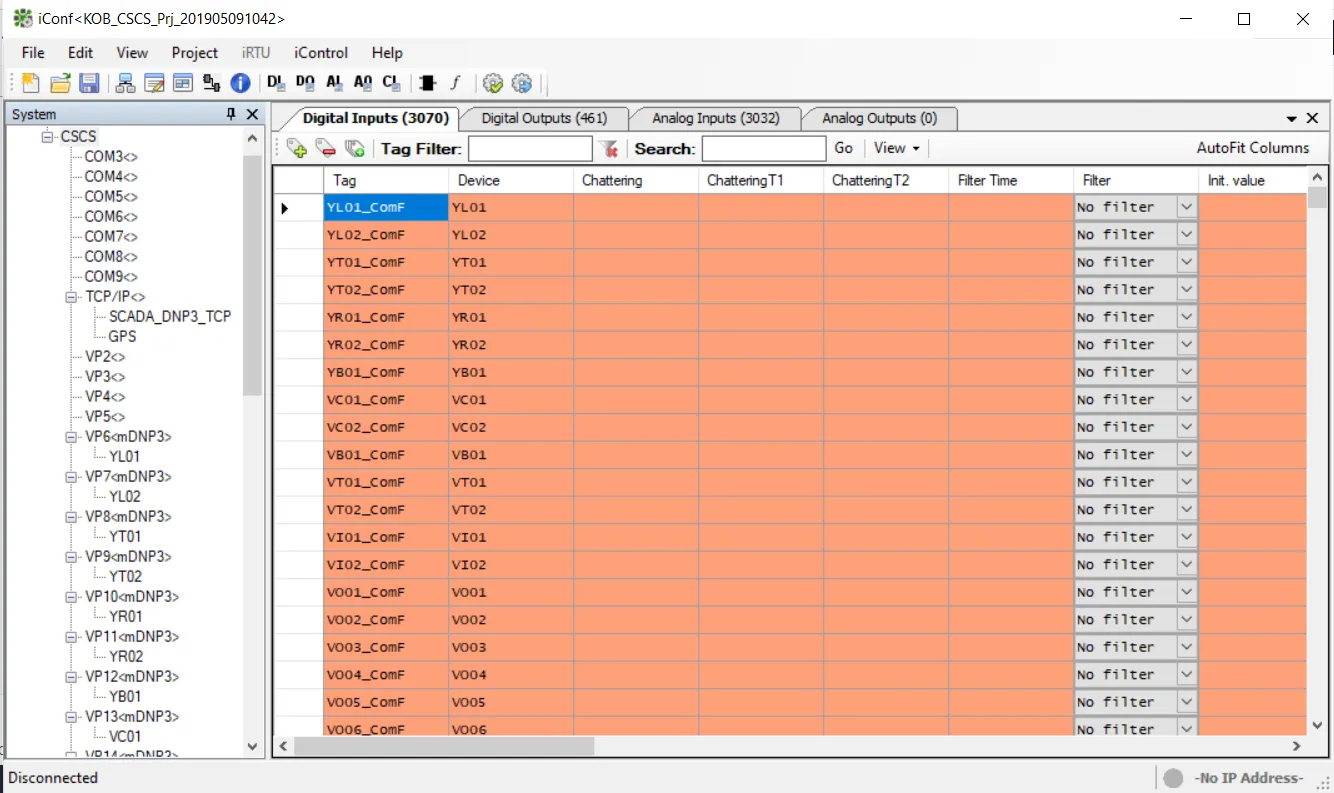

3. เมื่อเปิดมาจะพบว่ามีการ Driver ของแต่ละ DIM ภายใน Project CSCS
---------------------------------------------------------------------------------------------------------
NOTE : หลังจากการเลือก Project File config แล้ว ก่อนดำเนินการทำอะไร หรือแก้ไข ให้ดำเนินการ Save As แล้ว Save file ใหม่ โอยอ้างอิงจากชื่อ File เดิม แล้วใส่ _YYYYMMDDhhmm ตามข้อ 2.2 เพื่อเป็น Backup file กรณีที่มีการดำเนินการผิดจะสามารถเอาไฟล์เดิมมาทำใหม่อีกครั้งได้
---------------------------------------------------------------------------------------------------------

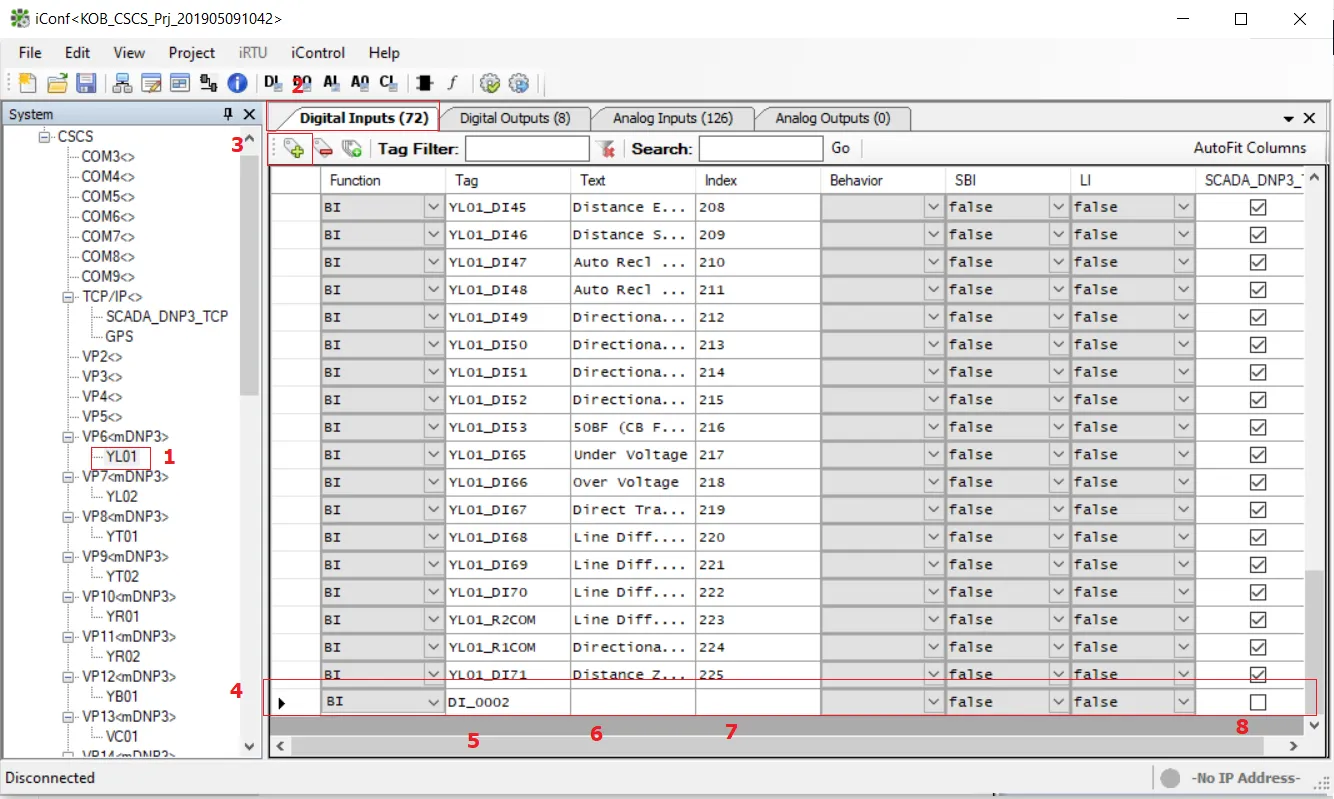

- ให้ดำเนินการกดไปที่ Driver ที่ต้องการ Add point ตามหมายเลข 1
- เลือกไปที่ Tab sheet Digital Input ตามหมายเลข 2
- กด Add Tag ตามหมายเลข 3
- ทำการเลื่อนมาบรรทัดล่างสุดจะพบ Tag ที่ Add ขึ้นมาใหม่ ตามหมายเลข 4
- ทำการกำหนดชื่อ TAG โดย Run number ต่อจากของเดิม ตามหมายเลข 5
- ทำการตั้งชื่อ Point ของ Tag นั้นๆ (จะกระทบกับ การแสดงชื่อบน Event) ตามหมายเลข 6
- กำหนด Address ในช่อง Index (ต้องตรงกับหมายเลขที่ กำหนดใน DIM : Server ที่เรา Add เพิ่ม) ตามหมายเลข 7

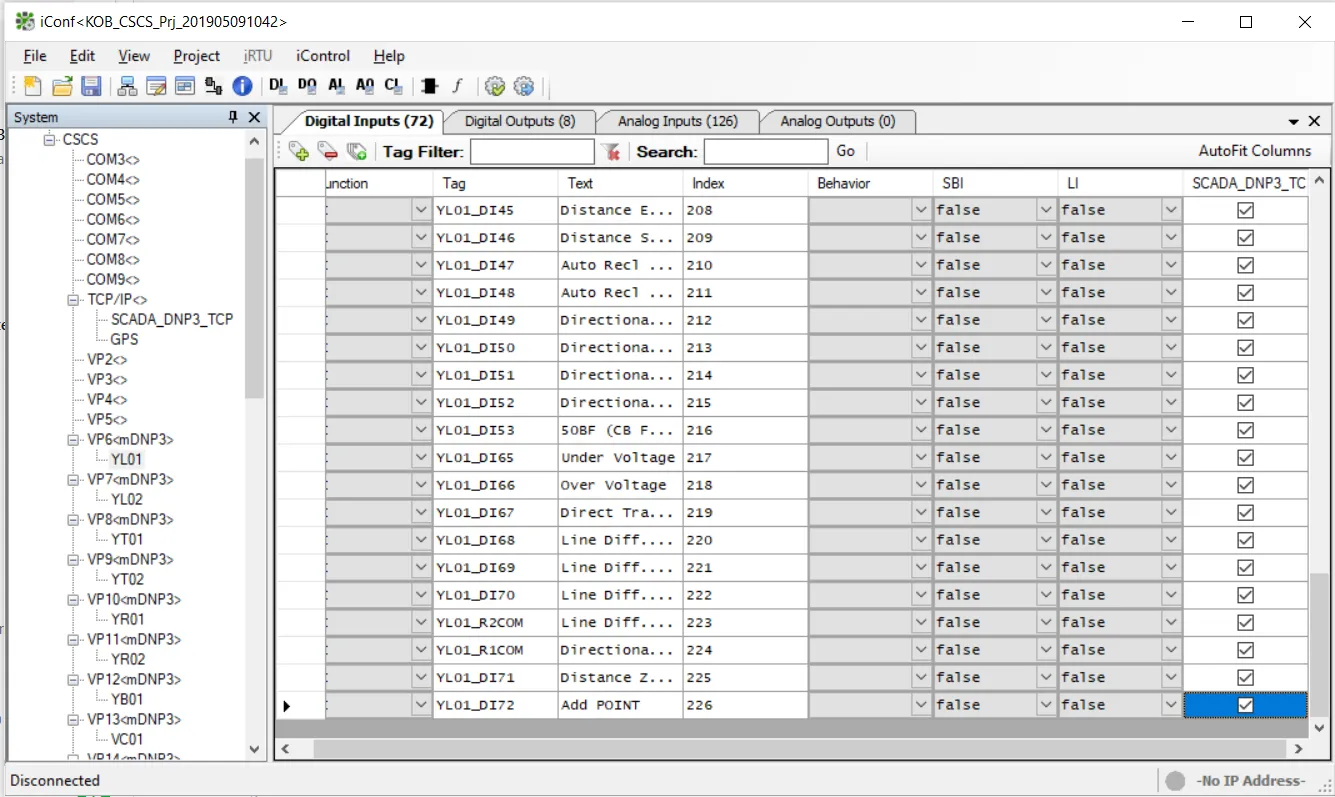

- ทำการ Tick ถูกเพื่อทำการส่ง point ให้กับ SCADA

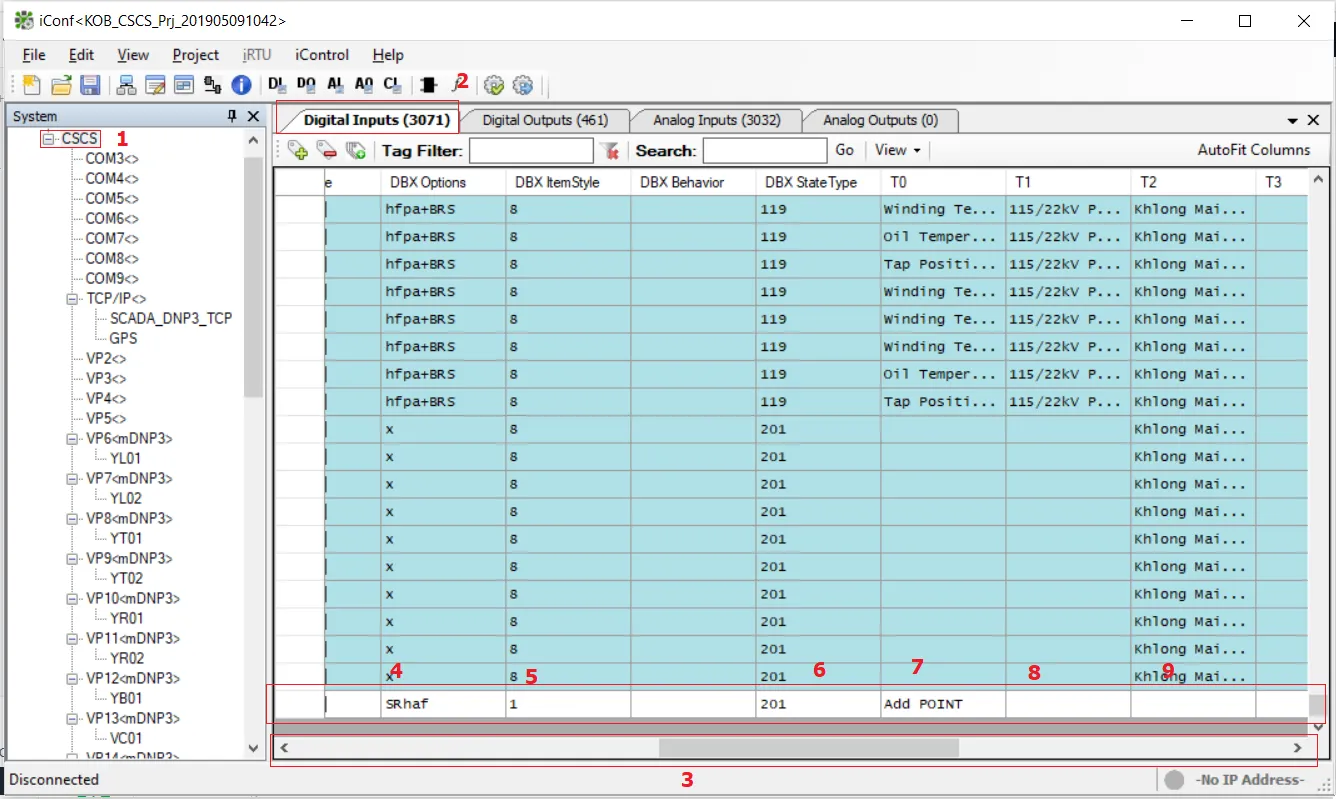

จากรูปข้างล่าง ให้ดำเนินการในส่วนของการแสดงค่าต่างๆ
- ให้กดไปที่ Project ของ CSCS ตามหมายเลข 1 และ 2 ตามลำดับ
- ให้เลื่อนลงมาล่างสุด ของหน้า Digital Inputs จะพบว่ามี Tag ที่ทำการ Add เพิ่มให้ เลื่อนไปด้านขวา ตามรูป
- ให้ระบุในช่อง DBX Options โดยสามารถ copy จาก ข้างต้นได้ โดยให้ใส่ "hfpa+BRS" สำหรับ point ที่เป็น Alarm จะแสดงบน Event list / Alarm list และ เก็บเข้า Historical Event ในช่องหมายเลข 4
- ให้แก้ไขจาก 1 เป็น 8 ในช่องหมายเลข 5
- ให้เลือก point DBX State Type ตาม state ที่ต้องการให้ Alarm ตามช่องหมายเลข 6
- ช่องหมายเลข 7 จะเป็น ช่องที่จะแก้ไขตามชื่อ EVENT ก่อนหน้านี้
- ช่องหมายเลข 8 จะเป็นช่องสำหรับชื่อ Bay
- ช่องหมายเลข 9 จะเป็นช่องสำหรับชื่อ สถานี

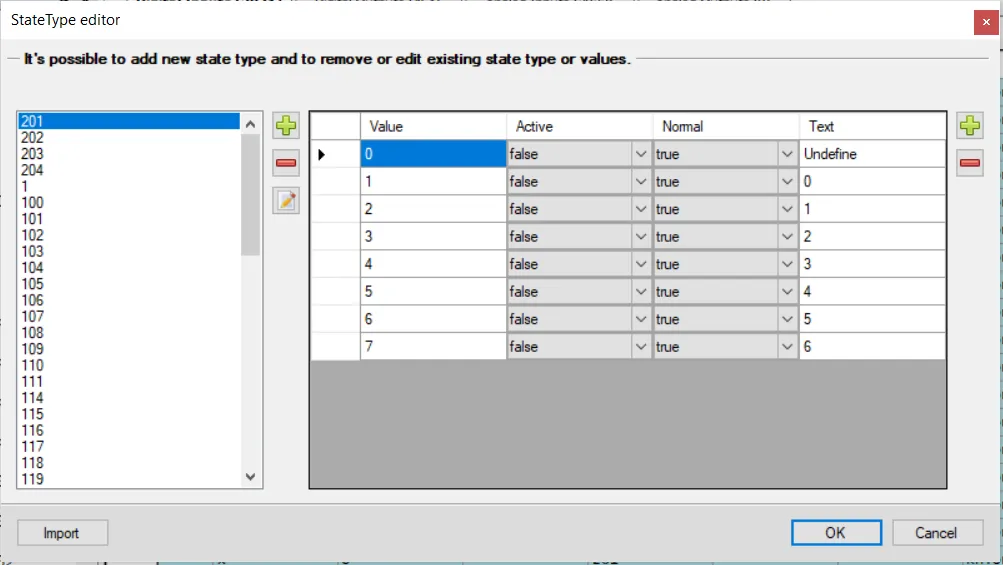

สำหรับ การเลือกstate การแสดงสถานะใน Event
------------------------------------------------------------------------------------------------------------------
ในส่วนของการส่ง Point ขึ้น Scada ให้ดำเนินการดังนี้

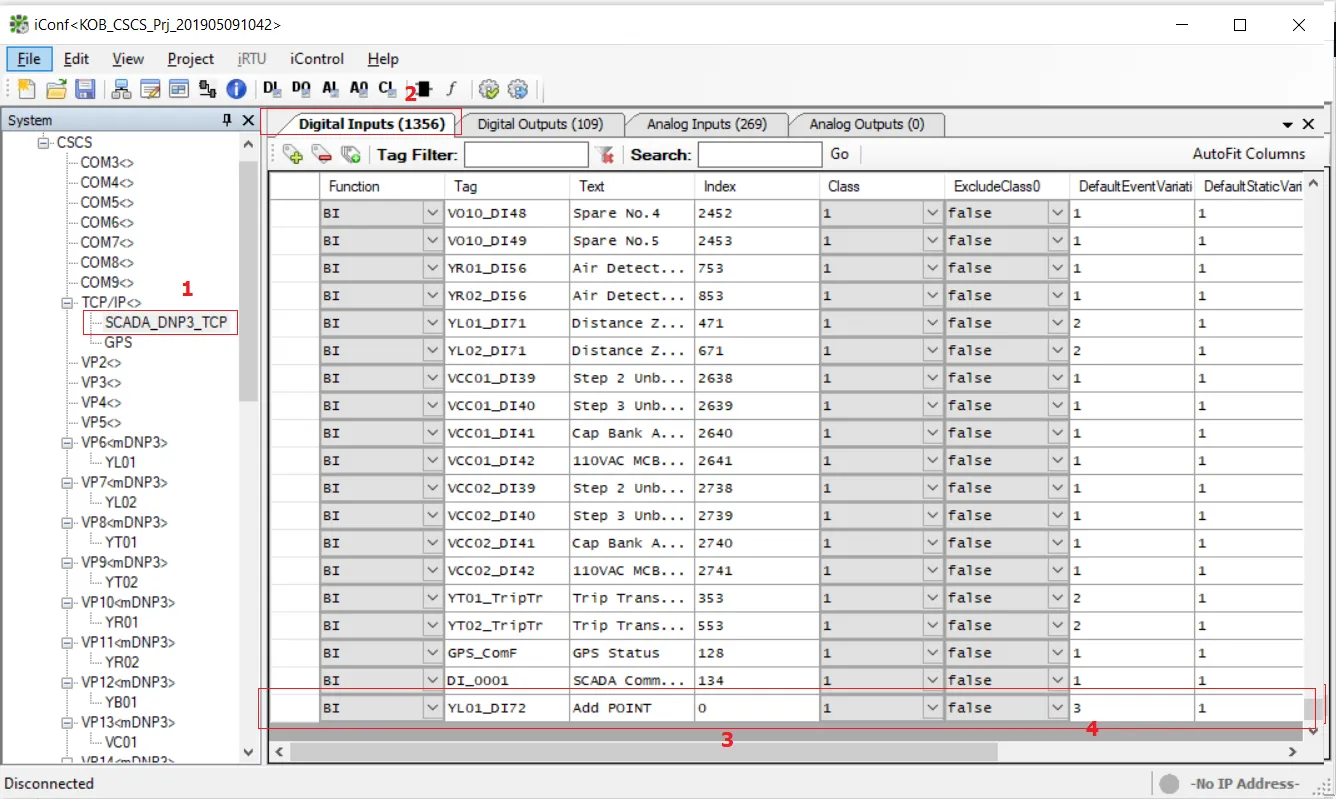

- กดไปที่ SCADA_DNP3_TCP (ชื่ออาจแตกต่างกันไปตามสถานี แต่จะมีการขึ้นด้วย SCADA หรือ CC_PEA) ตามช่องหมายเลข 1
- เลือก Tab sheet Digital Inputs ตามหมายเลข 2 และ เลื่อนลงมาล่างสุดจะพบ Tag ใหม่ที่ มีการ Tick ถูกตามข้างต้น
- ให้กำหนดช่อง Index สำหรับ Address ที่ส่งให้ SCADA ตามช่องหมายเลข 3
- ช่องหมายเลข 4 ให้แก้ไข โดย หากต้องการเป็น Point DI ให้ ใส่ "1" หากต้องการเป็น Point SOE ให้ใส่ "2"
