02 - HOW TO UPDATE CONFIG ICONF TO DIM

1min

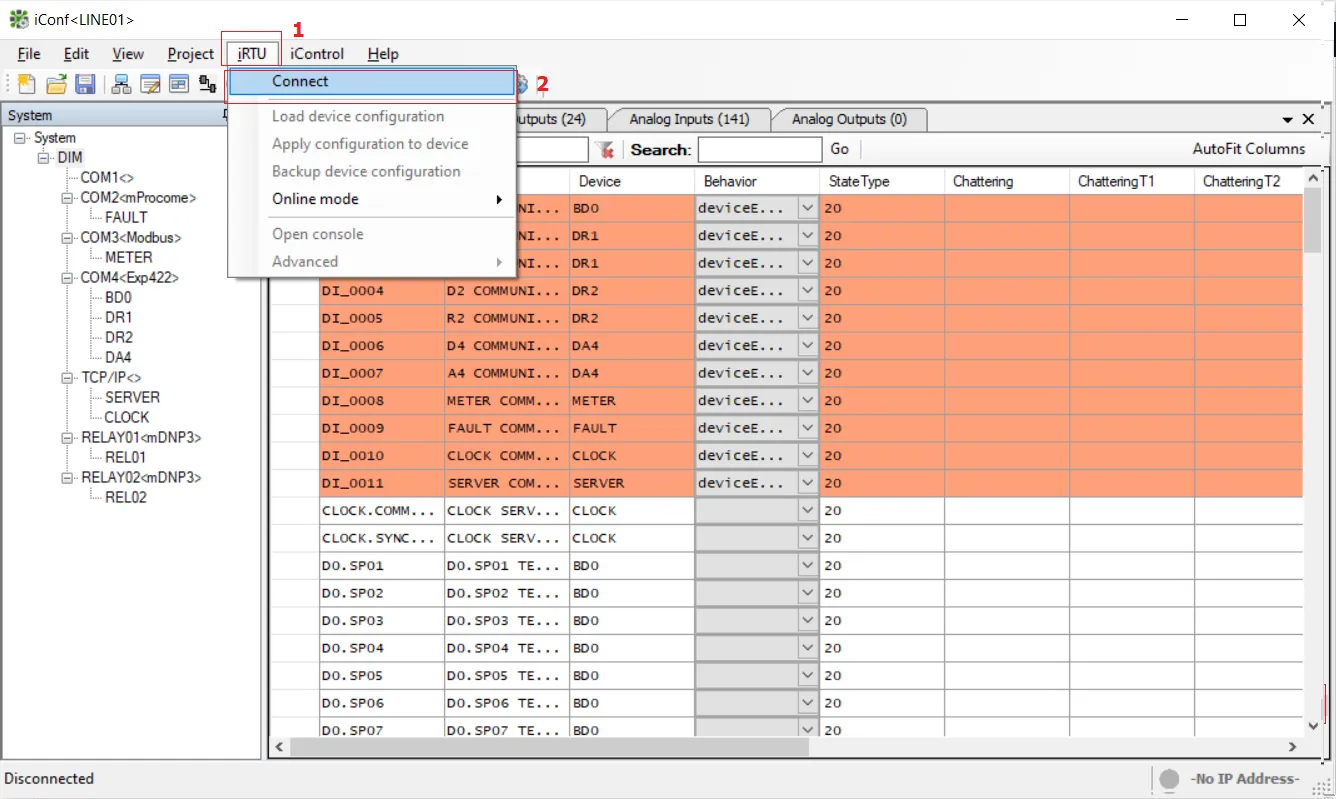

ทำการกดไปที่ iRTU และกด Connect ตามหมายเลข 1 และ 2
﻿

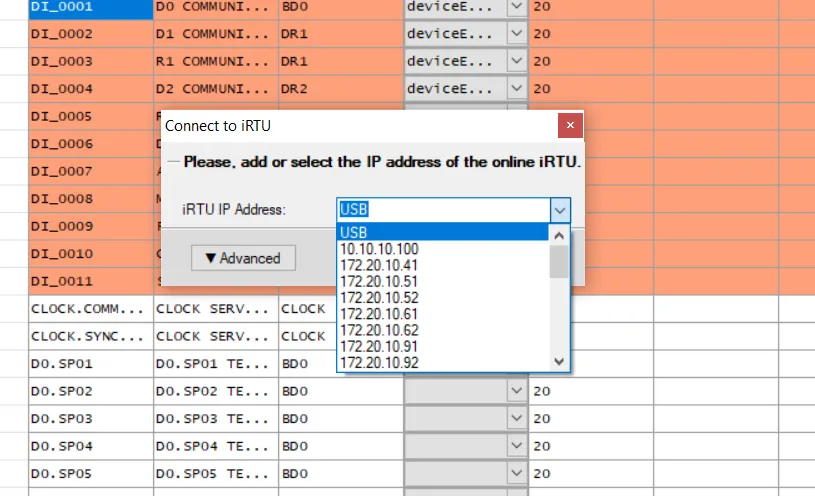

เมื่อกด Connect จะขึ้น POP UP Window ให้ใส่ IP Address ของ DIM ที่จะทำการ Connect และ Update Config
﻿

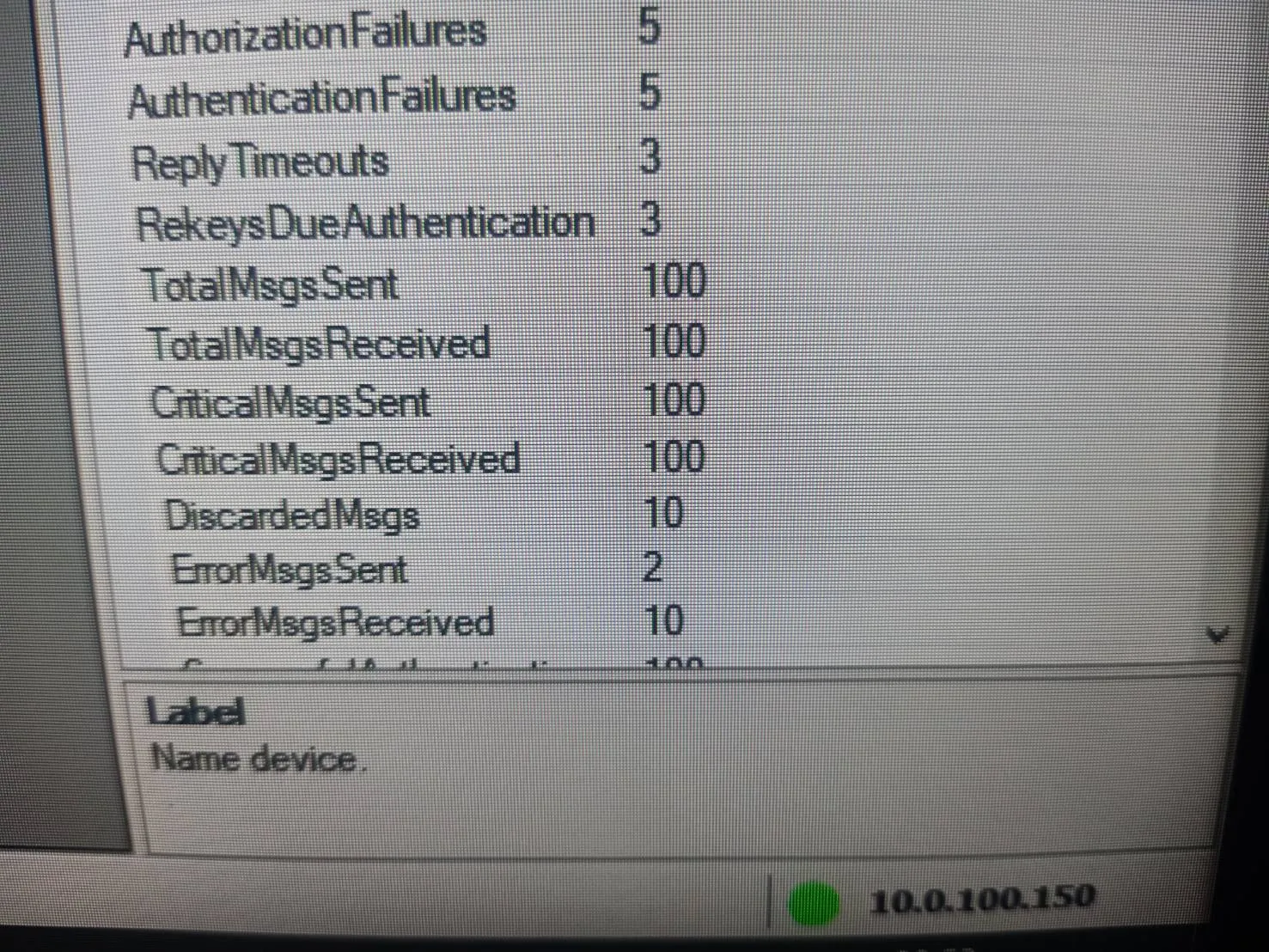

เมื่อทำการ Connect ได้ จะขึ้น วงกลมสีเขียว และหมายเลข IP ที่ทำการ Connect (กรณีขึ้นสีแดงจะเป็นการ หลุดการเชื่อมต่อ กรณีเป็นสีเทาแสดงว่ามีการ disconnect หรือยังไม่ได้ทำการ Connect)
﻿

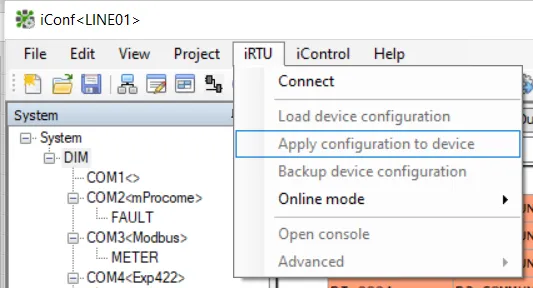

เมื่อมีการแก้ไขเพิ่ม Point เรียบร้อยแล้วจะดำเนินการ Update Config (ต้อง Connect Device แล้วให้ขึ้นสีเขียวก่อน) ให้กดไปที่ iRTU >>> Apply configuration to device
﻿
เมื่อกดเลือกแล้วจะขึ้นให้ใส่ Password ให้ใส่ Password ดังนี้ "irtufirmware" แล้วกด enter รอสักพัก Program จะทำการ Update config Complete กด ok และ Program จะถามว่าให้ restart dim/reload dim หรือไม่ ให้ตอบ Yes เพื่อทำการ reboot dim ใหม่ รอสักพักมุมขวาล่างจะขึ้นเป็นสีแดง แสดงว่ามีการ reboot แล้ว และเมื่อ dim online จะกลับมาเป็นสีเขียวตามปกติ
