05 - HOW TO EDIT GRAPHIC ON CSCS(AFTER COMPLETE ICONF FOR DIM AND CSCS)

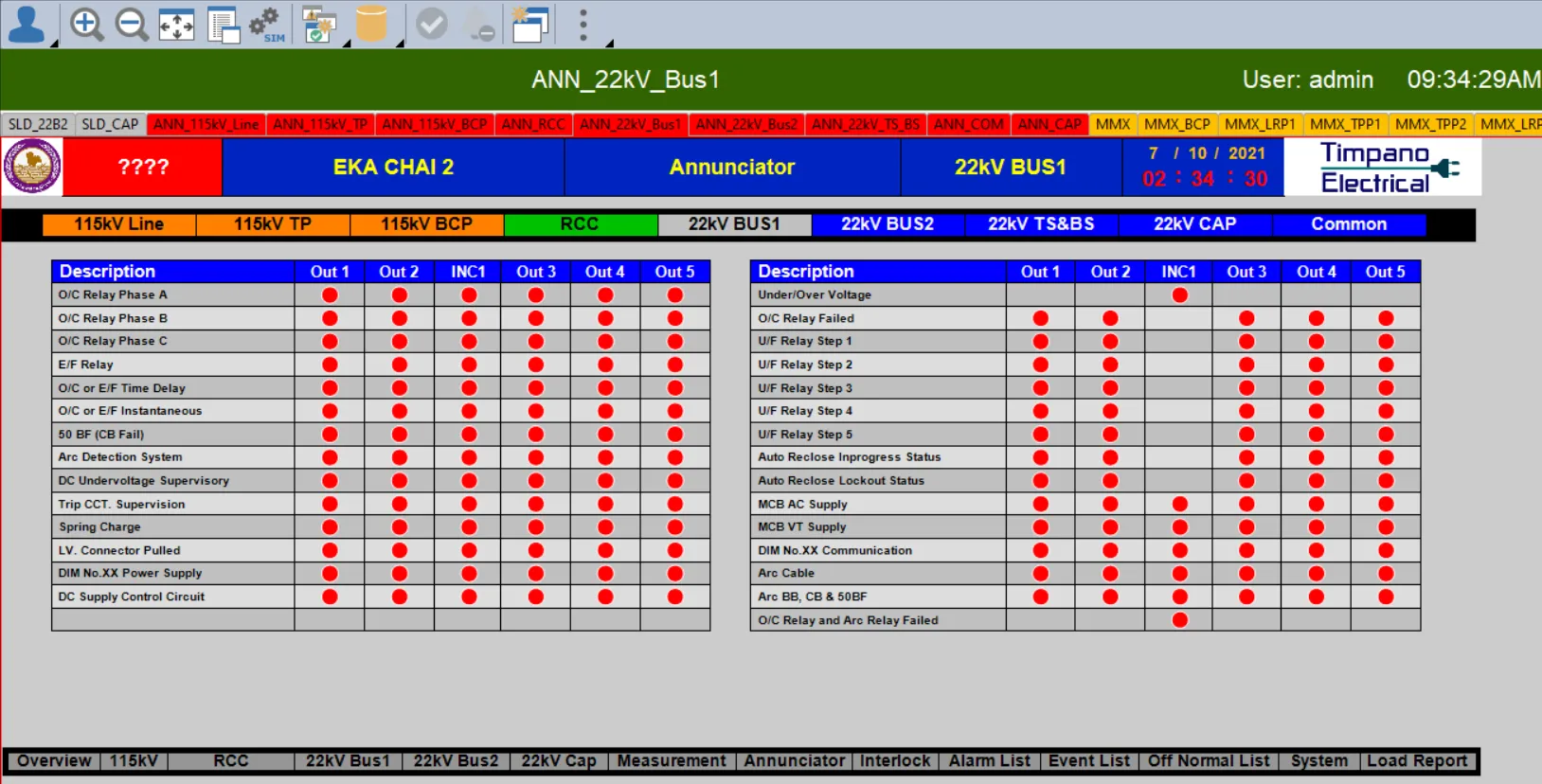

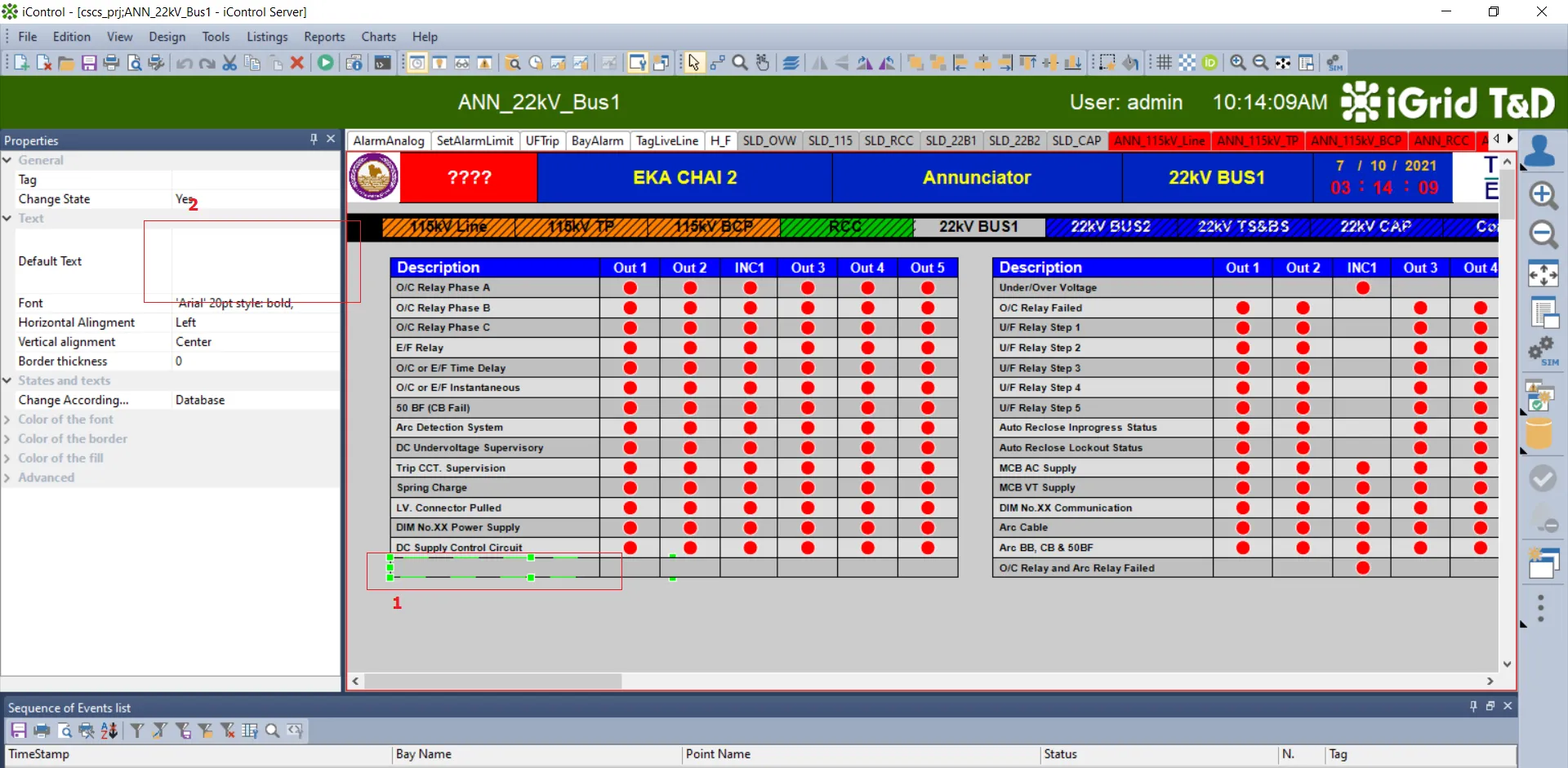

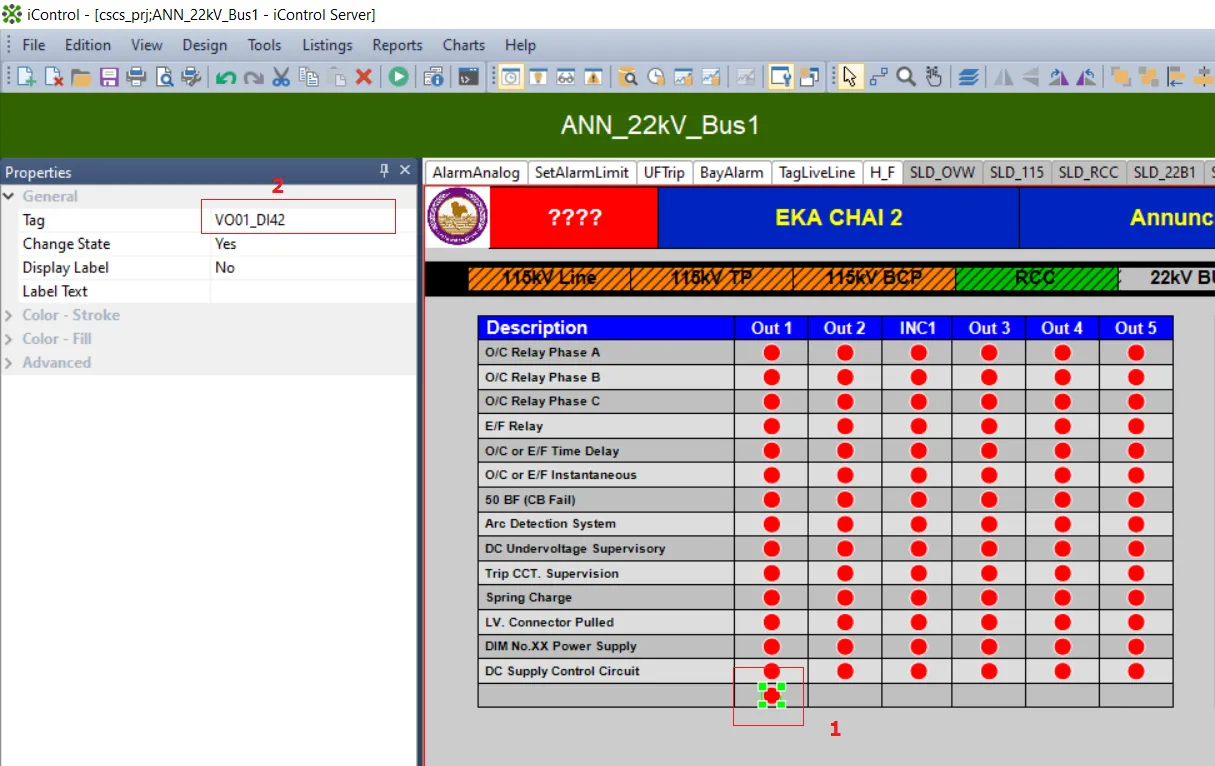

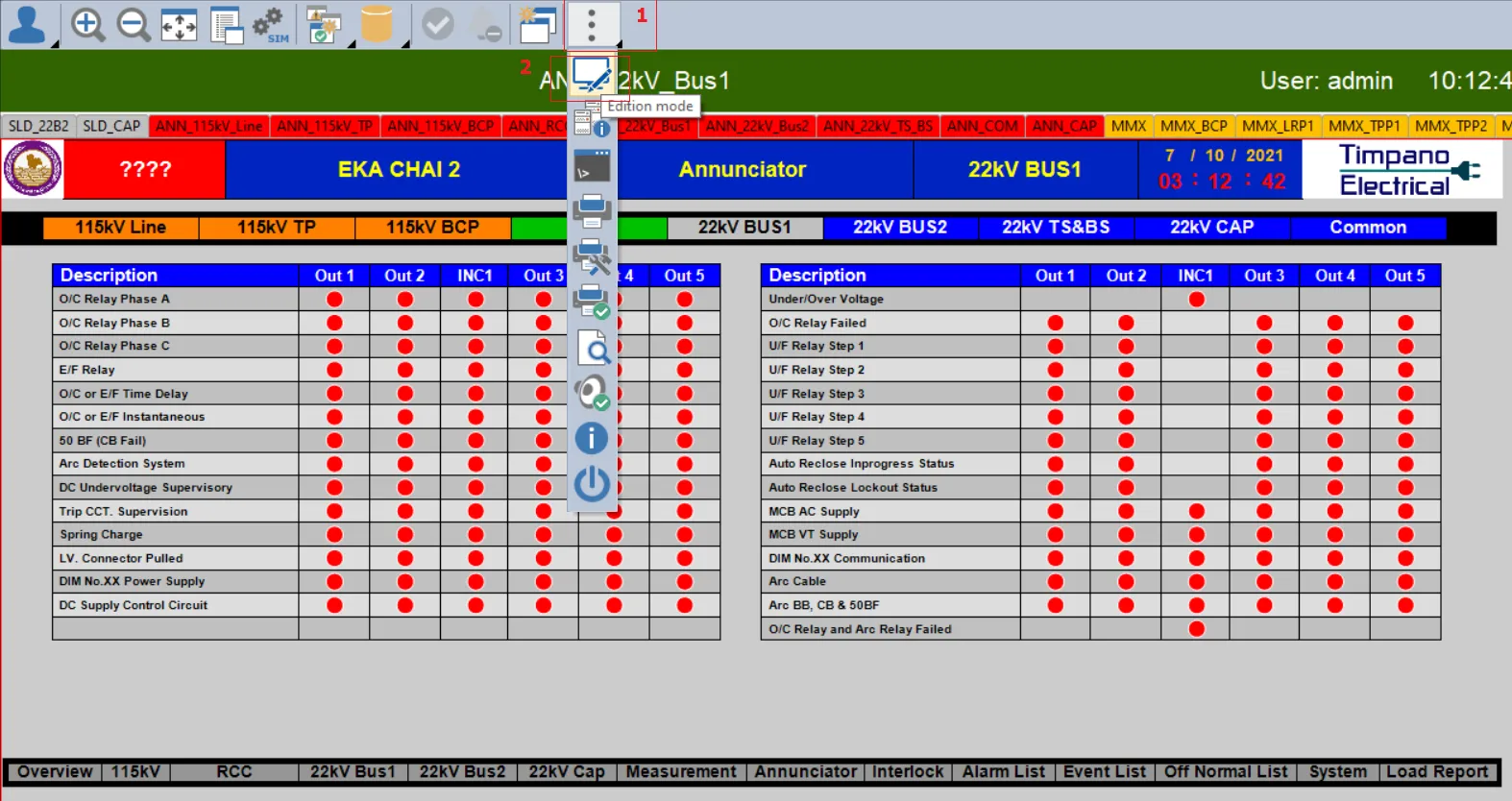

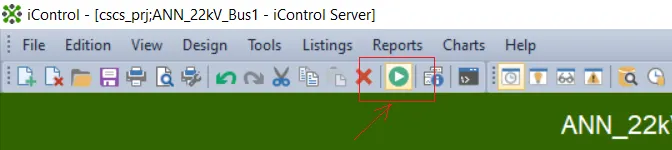

ให้ทำการเลือกหน้าที่จะทำการ edit graphic ให้เรียบร้อย (ตามรูปจะดำเนินการทำการแก้ไขในหน้า annunciator) ก่อนดำเนินการต้องปิด icontrol/graphic ที่ lui ก่อนเสมอทุกครั้ง ทำการกดที่icon ตามหมายเลข 1 และ 2 ตามลำดับเพื่อกดเข้า edit mode หลังกด edit mode จะสามารถทำการ แก้ไข หน้า graphic ได้ โดยการแก้ไข จะเน้นไปทาง copy จากของเดิมแล้วนำมาแก้ไข edit text ตามรูป หมายเลข 1 เลือกไปที่ object ที่จะดำเนินการ edit หรือเพิ่มข้อความ หมายเลข 2 ใส่ข้อความตามที่ต้องการ add การ assign tag สำหรับ ball alarm ให้ดำเนินการ copy ball alarm ของตัวอื่น (ctrl+c, ctrl+v) แล้วดำเนินการดังนี้ หมายเลข 1 ให้เลือก object ball alarm ที่จะทำการแก้ไข tag หมายเลข 2 ให้ใส่ชื่อ tag ที่ดำเนินการแก้ใน iconf ของ project cscs prj ที่แก้ไขก่อนหน้านี้ กรณีที่ไม่สามารถใส่ tag ได้แสดงว่ายังไม่ได้มีการ update config ของ cscs prj ใน activeproject folder กรณีที่ไม่สามารถใส่ tag ได้แสดงว่ายังไม่ได้มีการ update config ของ cscs prj ใน activeproject folder เมื่อดำเนินการเสร็จเรียบร้อยแล้ว ให้ทำการ save และ กดปุ่ม play/run เพื่อเข้าสู่หน้าจอ graphic หลังดำเนินการเสร็จค่อยกดเปิดที่ lui เพื่อให้ lui update config จาก cpm ต่อไป
