06 - HOW TO USE ANALOG HISTORIC (TREND/CHART) IN iControl
2min

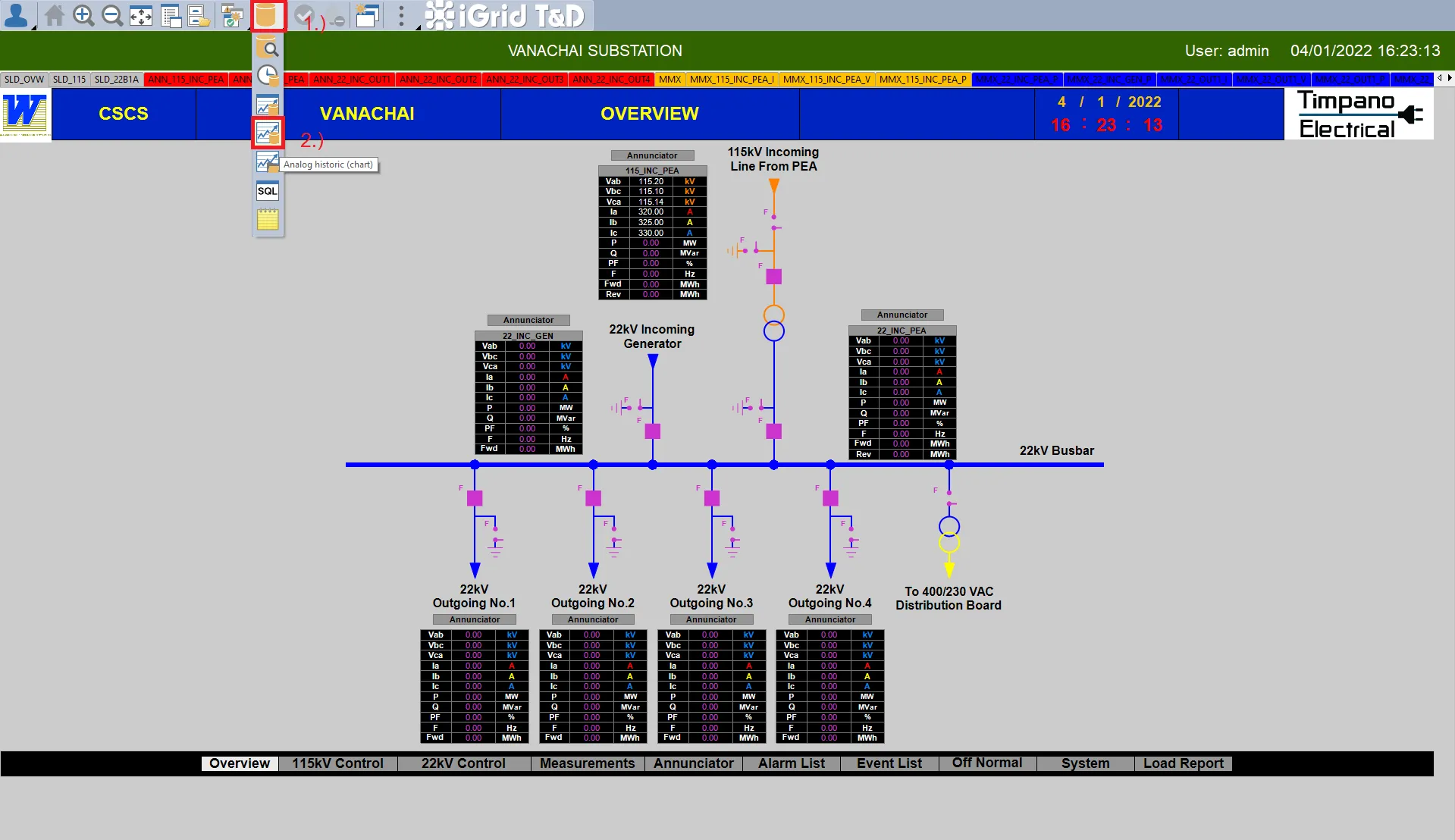

1. เปิด Analog Historic (Chart) โดยการกดปุ่ม 1.) และ 2.) ตามรูป

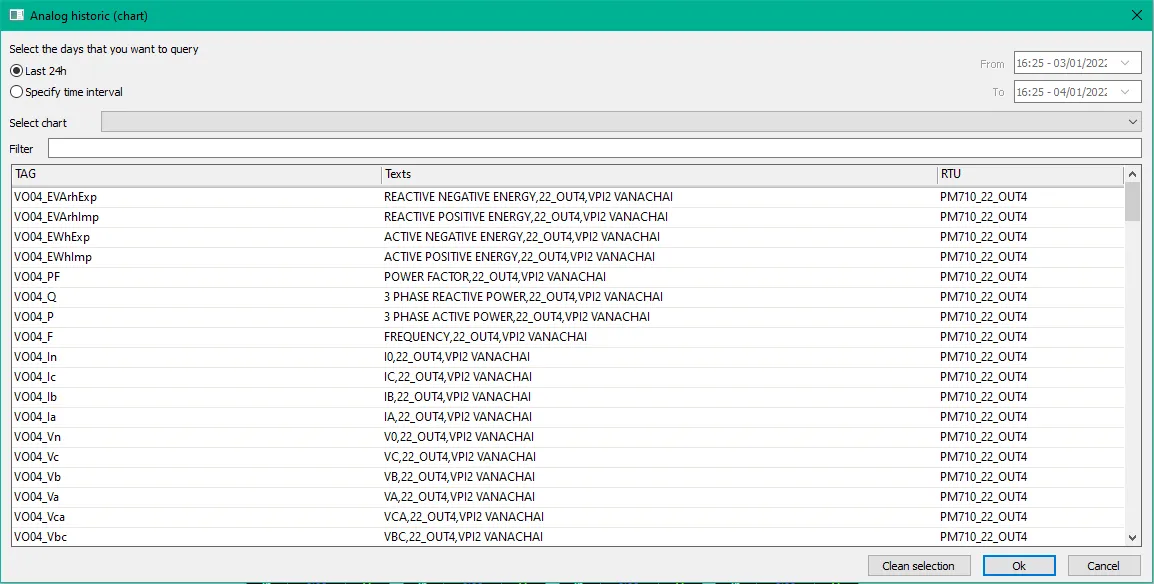

2. เลือกวันที่และเวลาที่ต้องการ โดยจะมีอยู่ 2 option คือ
- Last 24h : เพื่อดูย้อนหลัง 24 ชั่วโมง
- Specify time interval : ระบุช่วงเวลาที่ต้องการ โดยการระบุใส่ From และ To
3. เลือกสัญญาณที่ต้องการ โดยการดูจาก column "Texts" โดยจะประกอบด้วย <Point Name>,<Bay name>,<Substation name>

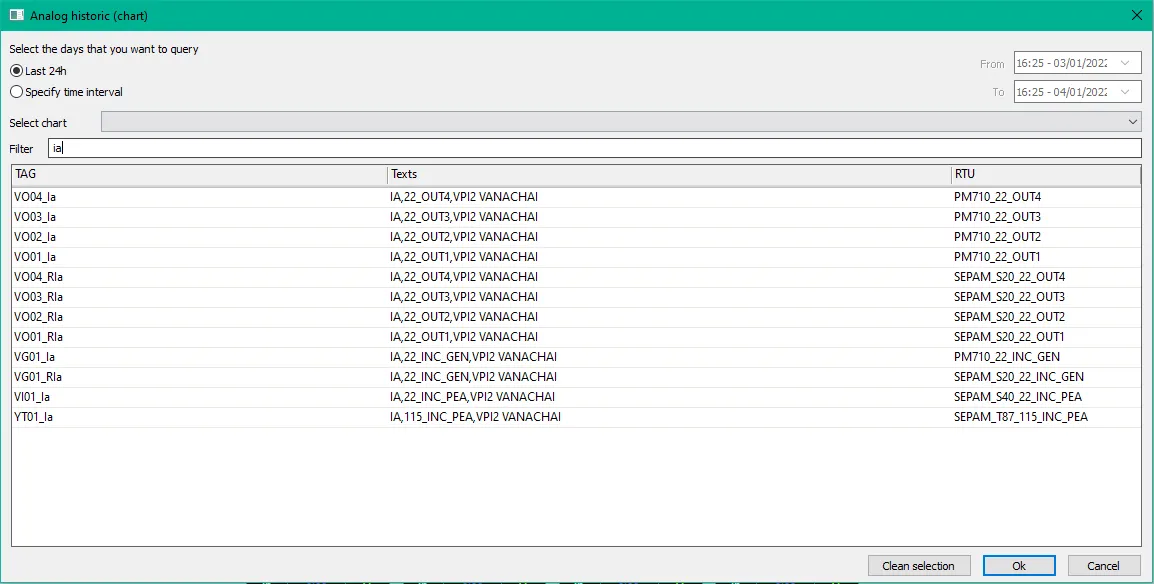

- สามารถใช้ Filter ได้ โดยการใส่ตัวอักษรหรือตัวเลขลงไปในช่อง Filter เช่น "ia" หรือ "IA" ก็จะมี list ของ Current Phase A ขึ้นมาทุก Bay
Note:
1. Zoom In & Zoom out ได้ด้วยการ scroll mouse

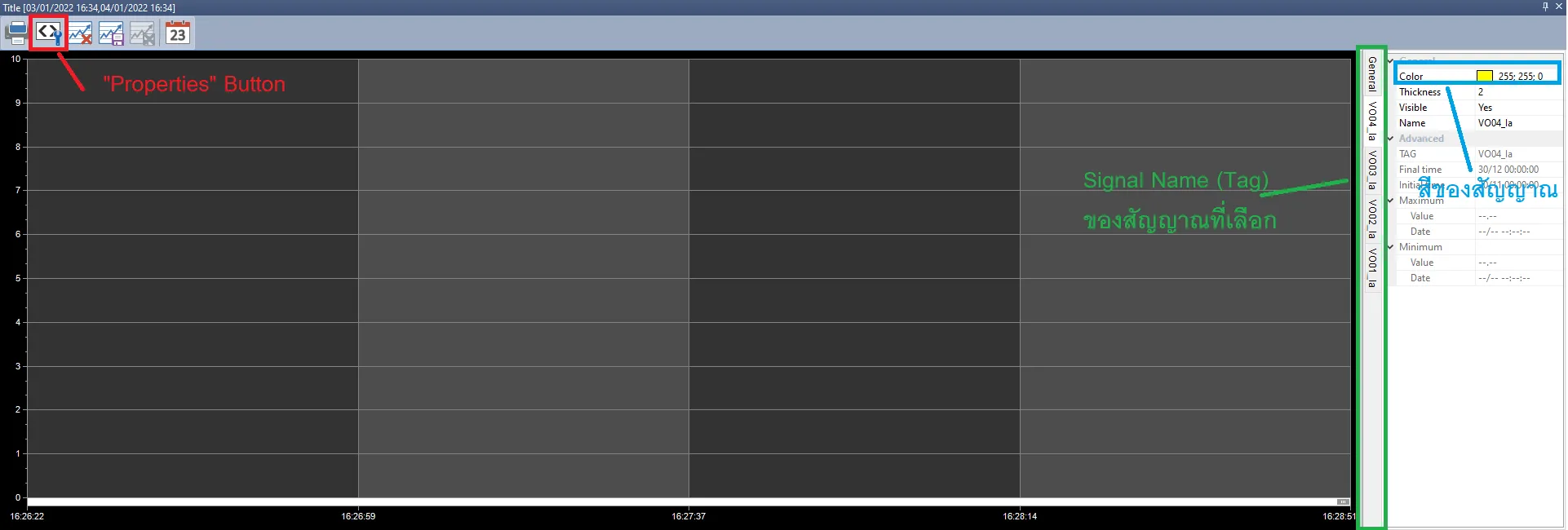

2. สามารถเปลี่ยนสี หรือดูสีของกราฟเส้นได้ด้วยการกด "Properties"
3. สามารถระบุ Title ของ Trends/Chart ได้ ใน Properties > General (เพื่อใช้สำหรับ Print)
