08 - How to Apply Configuration to DIM (iRTU) Using Flashdrive

2min
﻿Remark!﻿
﻿วิธี Apply Configuration ด้วยวิธีนี้ใช้เฉพาะกรณีที่ไม่ทราบ IP ของ iRTU, LAN Port ไม่ชำรุด และไม่มีสาย Mini USB สำรองเท่านั้น﻿
(กรณีที่ทราบ IP ของ iRTU หรือมีสาย Mini USB ให้ใช้วิธี Apply Configuration to iRTU ด้วย iConf Software ตามหัวข้อ ที่ 02 - HOW TO UPDATE CONFIG ICONF TO DIM)
 1. เชื่อมต่อ USB Flashdrive เข้ากับ Computer/Notebook

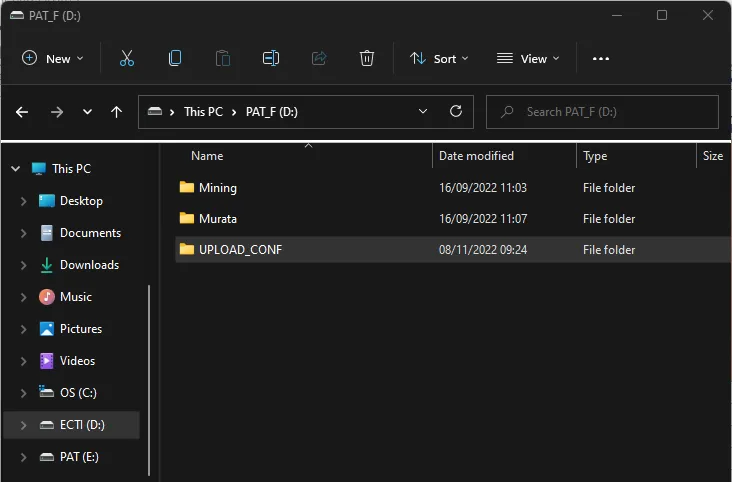

 2. สร้าง  Folder ชื่อว่า UPLOAD_CONF บน root Drive
﻿
 3. เปิด Software iConf แล้วเลือก Configuration ของ iRTU ที่ต้องการจะ Apply Configuration เข้าไปที่ iRTU

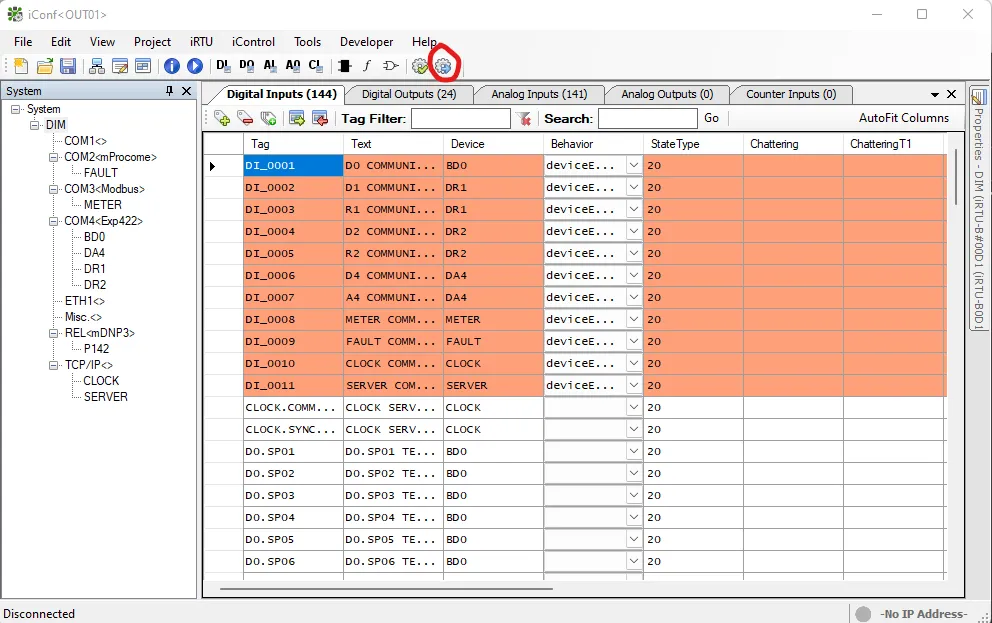

 4. กด Generate Files
﻿

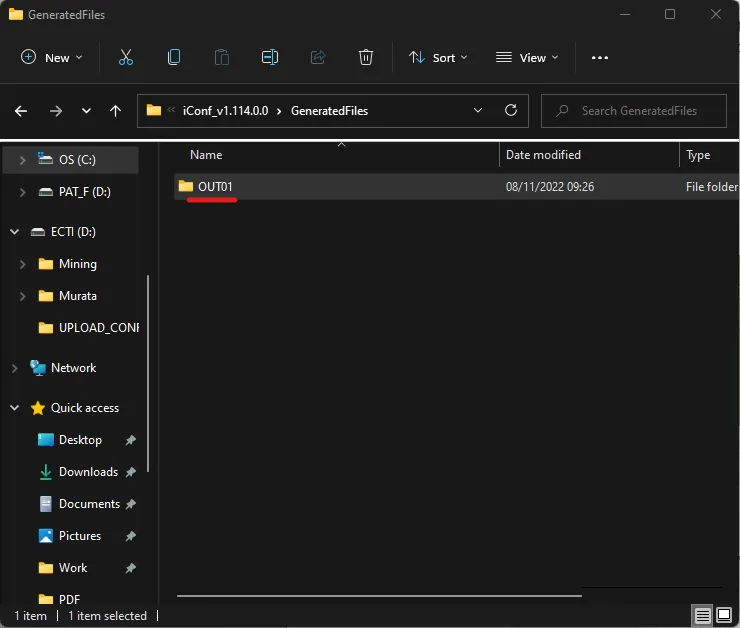

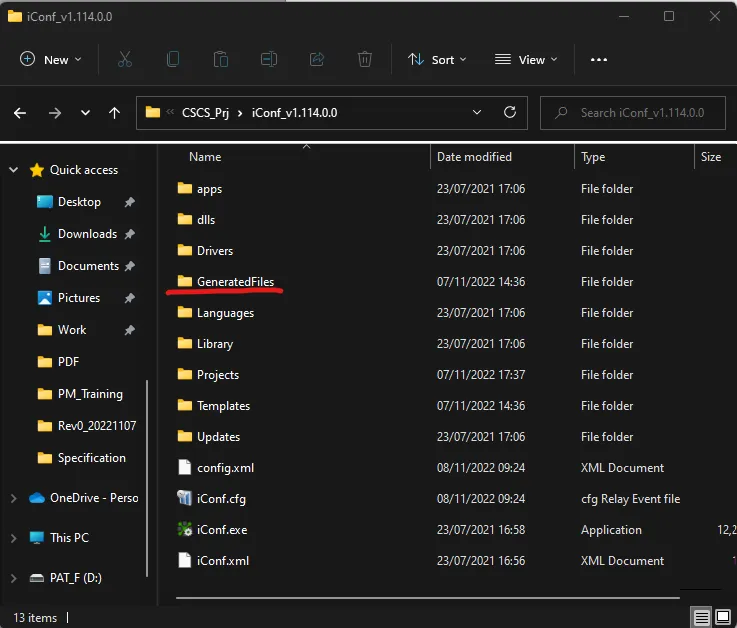

5. เข้าไปที่ Folder GeneratedFiles แล้วเข้าไปยัง Folder ที่เป็นชื่อเดียวกับ Configuration ที่ Generate ออกมา หลังจากนั้น เข้าไปยัง Folder UPLOAD_CONF
﻿
﻿
﻿

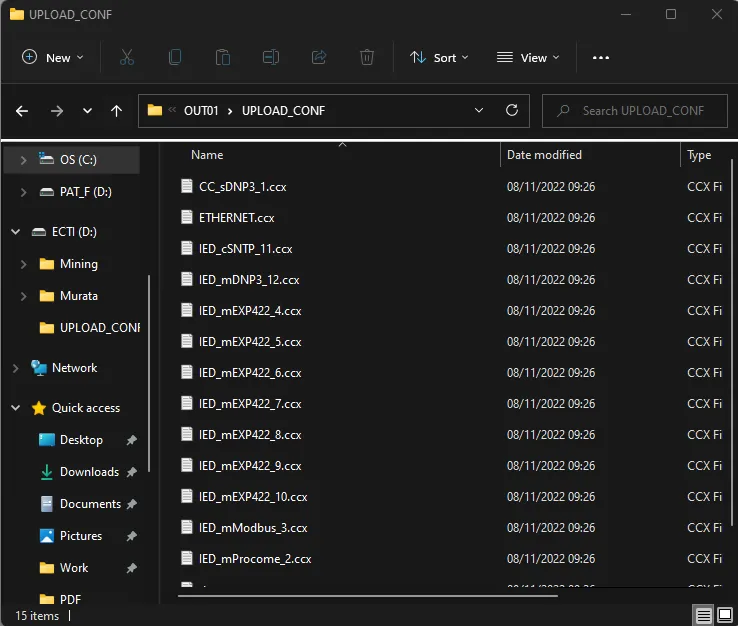

 6. Copy Files *.ccx ทั้งหมด ไปใส่ไว้ใน Folder UPLOAD_CONF ที่สร้างขึ้นมาจากขั้นตอนที่ 2
 7. นำ USB Flashdrive ไปเสียบที่ USB Port ด้านหน้าของ iRTU
 8. Power Off iRTU แล้ว Power On ขึ้นมาใหม่ Configuration ใหม่ จะถูก Upload ระหว่างที่ iRTU กำลัง initial
 9. ระหว่างที่ Configuration Upload เรียบร้อย หลอดไฟ State จะหยุดกระพริบ ให้ทำการ Power Off iRTU แล้ว Power On ขึ้นมาใหม่อีกครั้ง
﻿
