FDCU : การเตรียมความพร้อม

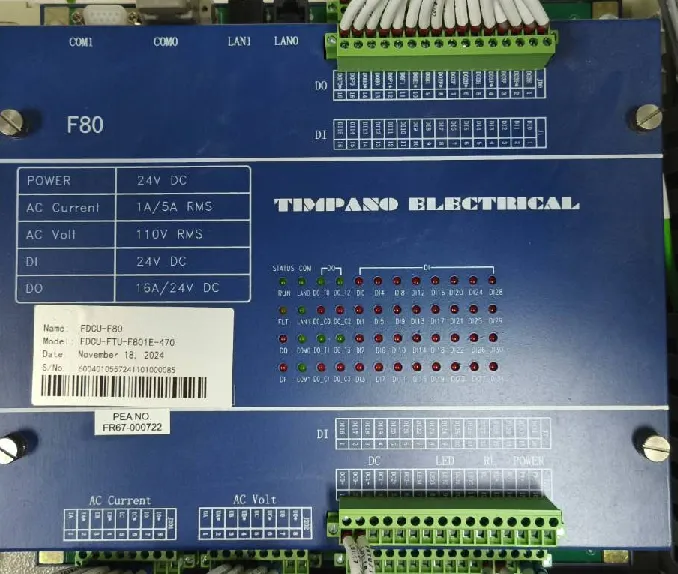

รู้จักกับอุปกรณ์ fdcu project lot 235 set จะมี port ดังนี้ com0 สำหรับ ต่อ maintenance config ผ่าน สาย serial rs232 com1 สำหรับ ต่อ ขึ้น scada แบบ serial (การใช้สายต่อกับ radio จะใช้สาย direct และการต่อกับ notebook เชื่อมต่อกับ ase2000 ต้องใช้สาย cross) lan0 และ lan1 สามารถใช้ได้ทั้ง 2 port ในการเชื่อมต่อ scada และ config โดย ip lan0 = 192 168 1 100 และ ip lan1 = 192 168 1 10 อุปกรณ์ที่ต้องเตรียมสำหรับการ set fdcu มีดังนี้ 1\ notebook ที่รองรับ port lan หรือ port serial rs232 (อาจใช้ extend port สำหรับตัวขยาย port ได้แต่ต้อง set ให้ถูกต้องสำหรับเครื่องนั้นๆ) 2\ สาย usb to rs232 (ถ้ากรณีที่ notebook ไม่มี port และต้องการเชื่อมต่อกับ fdcu ด้วย port serial) 3\ สาย db9 (mail femail) แบบ cross (pin2 pin3 สำหรับ tx rx) สำหรับหน้างานอาจต้องใช้สายยาว 10 เมตรเนื่องจากความสูงของการติดตั้งตู้ rcs 4\ สาย lan rj45 สำหรับหน้างานอาจต้องใช้สายยาว 10 เมตรเนื่องจากความสูงของการติดตั้งตู้ rcs program ที่ต้องเตรียมก่อนเริ่มงานมีดังนี้ ตัวโปรแกรมจะมีส่วนของ update firmware และ update parameter ในส่วนของการ update firmware ies ftu update(20230525) exe ตัวโปรแกรมสำหรับ การ update firmware hftu bin ตัวไฟล์ firmware ในส่วนของการ update parameter sv05 010 20240622 exe ตัวโปรแกรมสำหรับ การ update parameter config with vt config สำหรับ rcs ที่มี vt ปกติ config no vt config สำหรับ rcs ที่ไม่มี vt
