FDCU : HOW TO UPDATE FIRMWARE
5 min

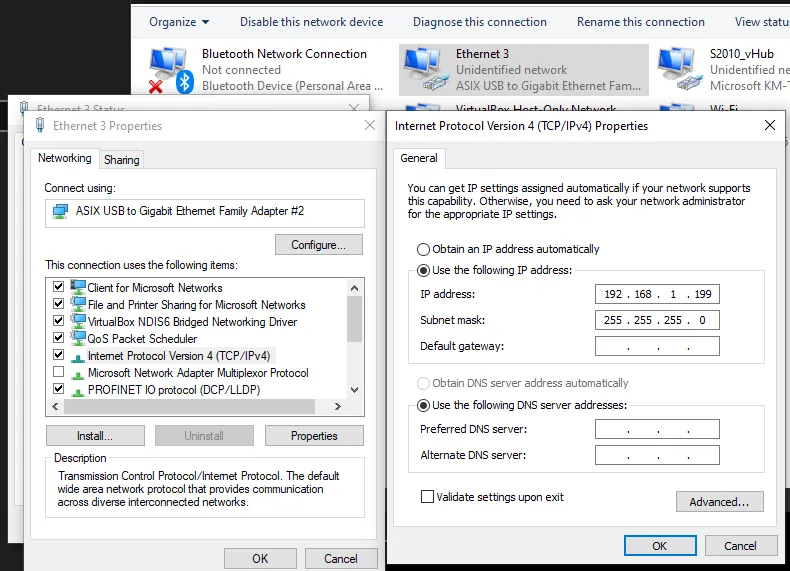

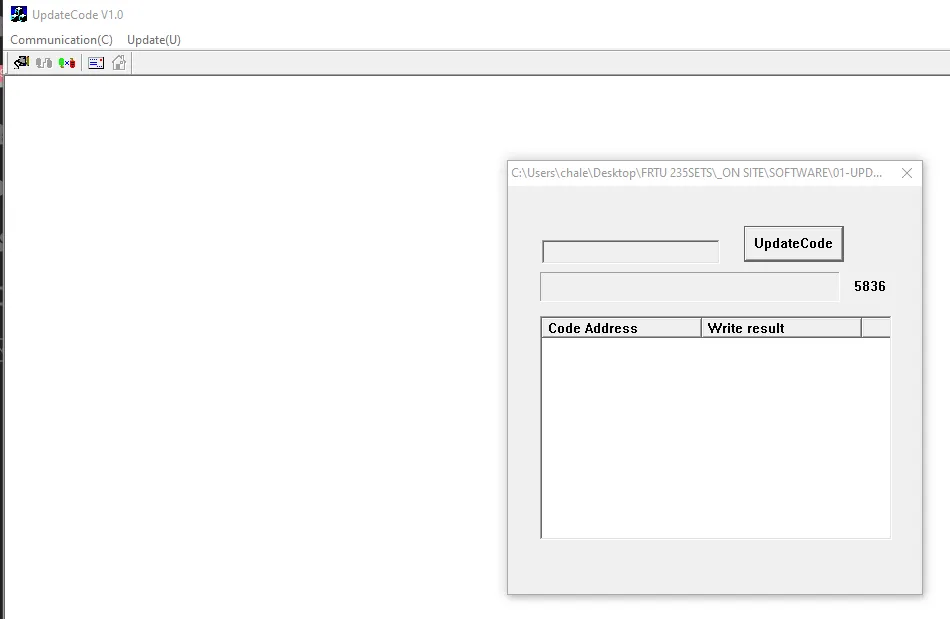

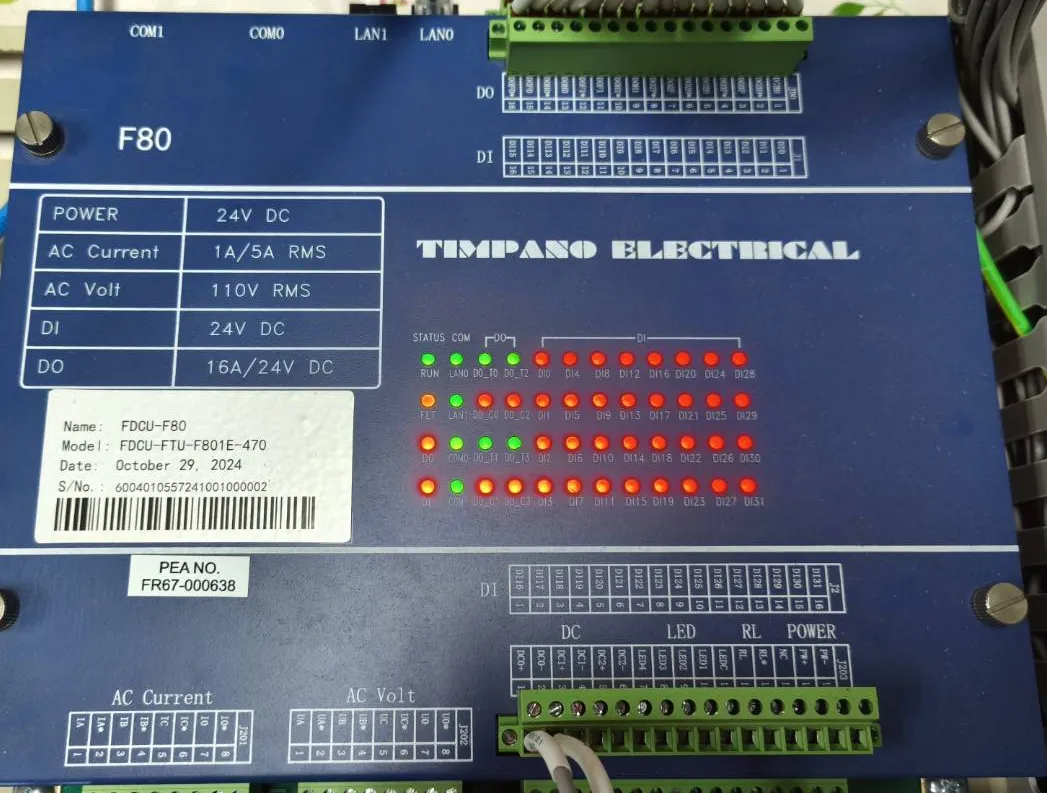

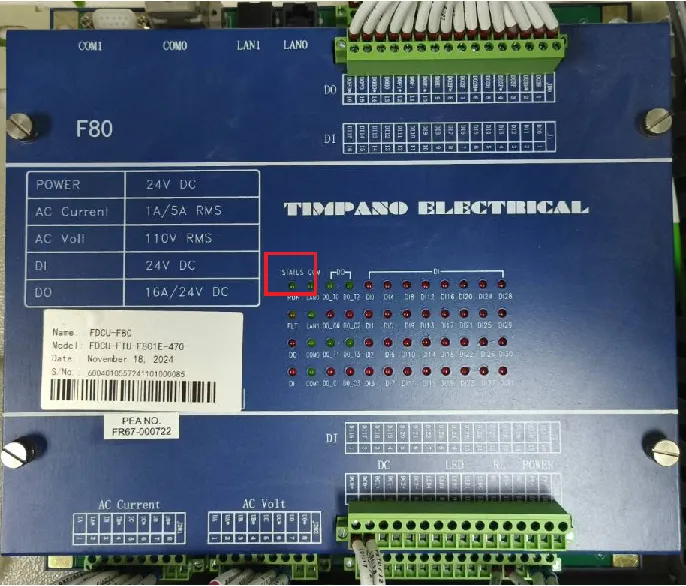

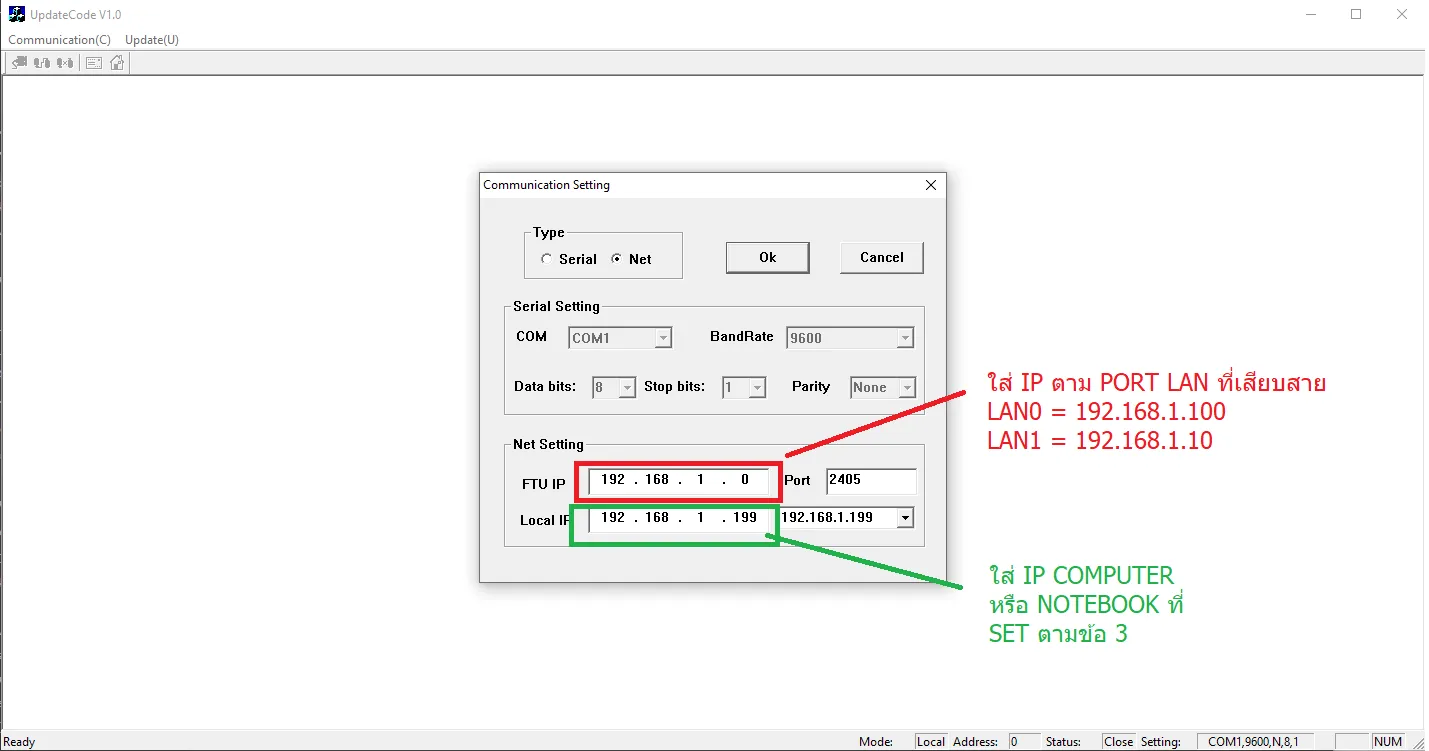

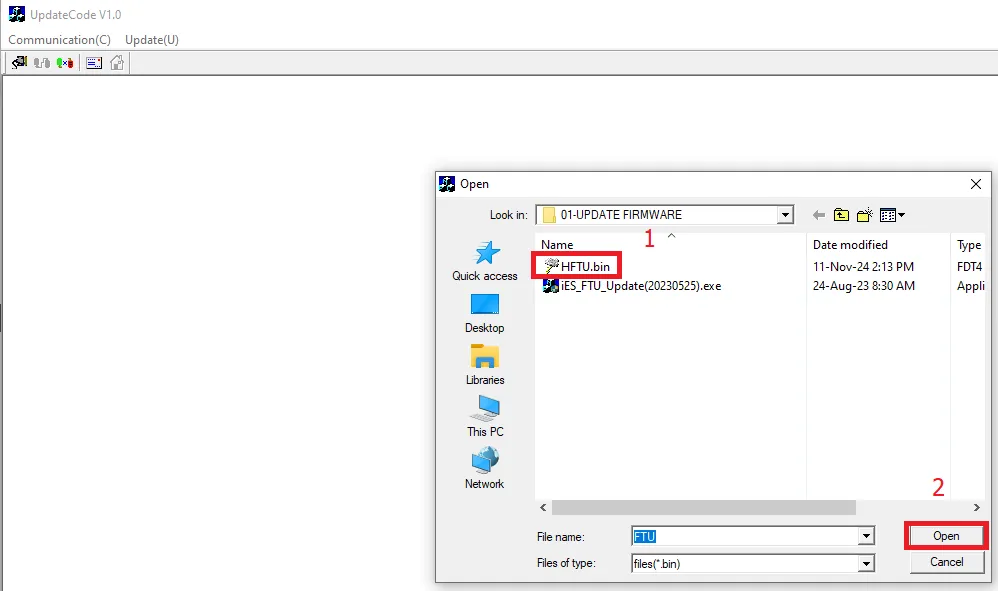

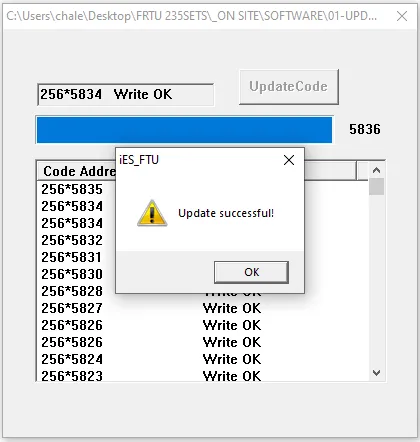

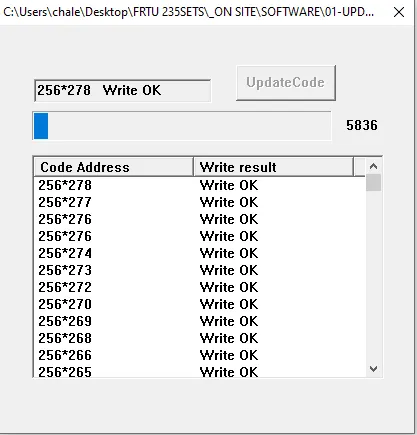

1\ on power supply 24vdc ตรวจสอบ status ที่ตัว fdcu ต้องมีไฟสีเขียวกระพริบ 2\ ดำเนินการต่อสาย lan ที่ตัว fdcu กรณีใช้ lan 0 ip 192 168 1 100 กรณีใช้ lan 1 ip 192 168 1 10 3\ ให้ set ip port lan computer ให้อยู่ใน วงเดียวกันกับ 192 168 1 xxx ยกเว้น 10 และ 100 4\ ให้เปิด program ในส่วนของ update firmware ซึ่งจะประกอบไปด้วย ไฟล์ ดังนี้ ies ftu update(20230525) exe ตัวโปรแกรมสำหรับ การ update firmware hftu bin ตัวไฟล์ firmware 5\ ดำเนินการเปิด โปรแกรม ies ftu update(20230525) exe โดยการ double click ที่ file จะขึ้น program ตามรูปข้างล่าง และให้ใส่ ip ให้ครบถ้วน แล้วกด ok 6\ หลังจากกด ok จะขึ้นหน้าจอ ดังรูปที่ซ้ายมือด้านบน ให้กด update(u) ที่ menu และเลือก update 7\ ตัวโปรแกรม จะแสดงหน้าต่าง pop up ขึ้นมาให้เลือกตัว file firmware (hftu bin) ดังรูปข้างล่าง 8\ เมื่อเลือก file แล้ว จะขึ้นหน้าต่าง pop up ต่อดังนี้ 9\ เมื่อ ดำเนินการ กด updatecode จะขึ้นตาม รูปข้างล่าง และ รอจนแถบสีน้ำเงินเต็ม ถึงเลข 5836 (โดยประมาณ) 10\ เมื่อ load เสร็จสมบูรณ์ จะขึ้น หน้าต่างดังรูปข้างล่าง ให้ทำการกด ok และปิด program 11\ จากนั้นรอประมาณ 3 นาที ให้ทำการ off power supply (mcb1) แล้ว on ขึ้นมาใหม่ หลัง on ขึ้นมาใหม่ อาจพบบางครั้งจะมี หลอด led ทุกหลอดติดดังรูป ให้รอจนกว่าจะหายและขึ้น status กระพริบเหมือนข้อ1 ตามปกติ 12\ เมื่อหลอด led ดับและติดเฉพาะ status / com ให้ดำเนินการ setting parameter ต่อได้
