FDCU : PARAMETER FOR SCADA / FRTU

1. การแก้ไข Address สำหรับ FDCU ในส่วนของ MASTER ADDRESS และ FRTU ADDRESS ให้เข้าที่โปรแกรม

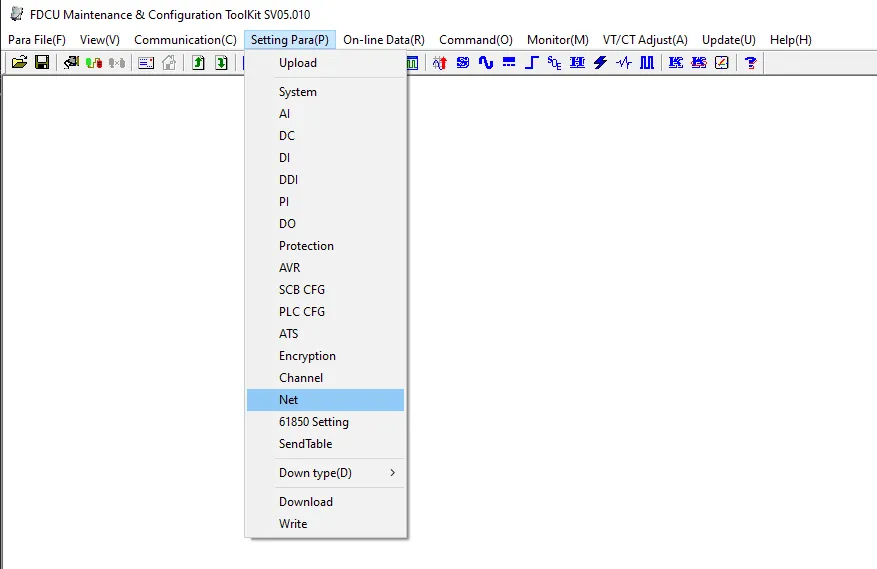

1.1 การเชื่อมต่อ SCADA ผ่าน LAN : ให้ไปที่ Setting Para(P) >>> Net ดังรูป



กรณีของ LAN จะใช้ได้ทั้ง Net0 หรือ Net1 ขึ้นกับ SETTING ของ ชุดสื่อสารว่าชี้มาที่ IP อะไร

ถ้าชี้ไปที่ IP 192.168.1.100 ให้ต่อ Net0 ถ้าชี้ไปที่ IP 192.168.1.10 ให้ต่อ Net1 สำหรับ ไปชุดสื่อสาร (ต้องสอบถามข้อมูลทาง PEA)

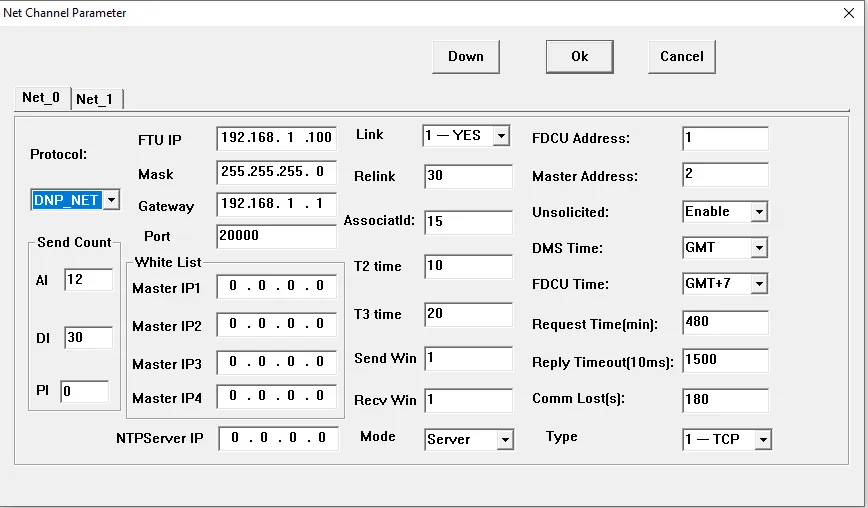

รูปสำหรับ Net0

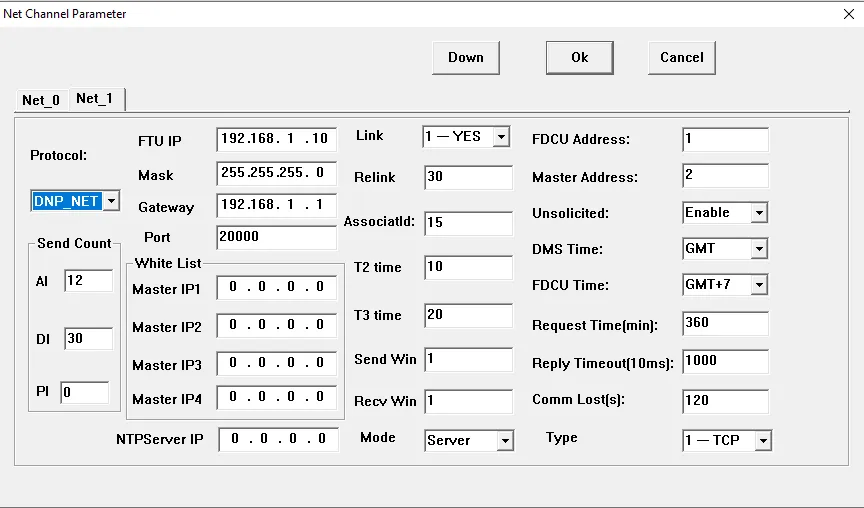

รูปสำหรับ Net1

ให้ดำเนินการแก้ไข FDCU Address (ADDRESS สำหรับ ด้าน FRTU) และ Master Address (ADDRESS สำหรับ ด้าน SCADA) โดยข้อมูล 2 ชุดนี้ จะต้องของจากทาง PEA

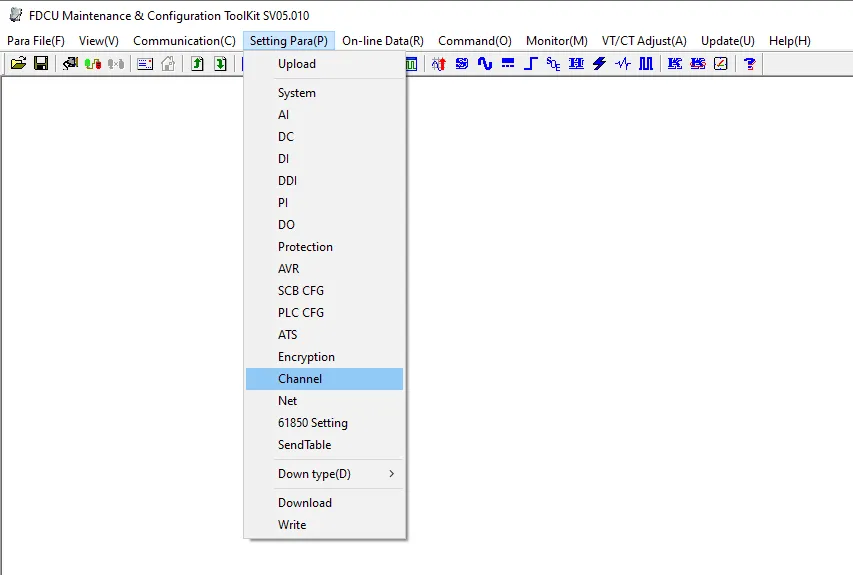

1.2 การเชื่อมต่อ SCADA ผ่าน SERIAL: ให้ไปที่ Setting Para(P) >>> Channel ดังรูป

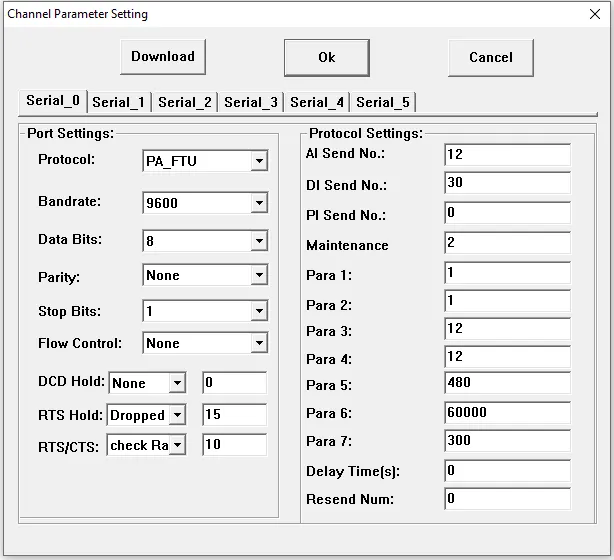

Serial0 สำหรับ การเชื่อมต่อเพื่อ Config เท่านั้น

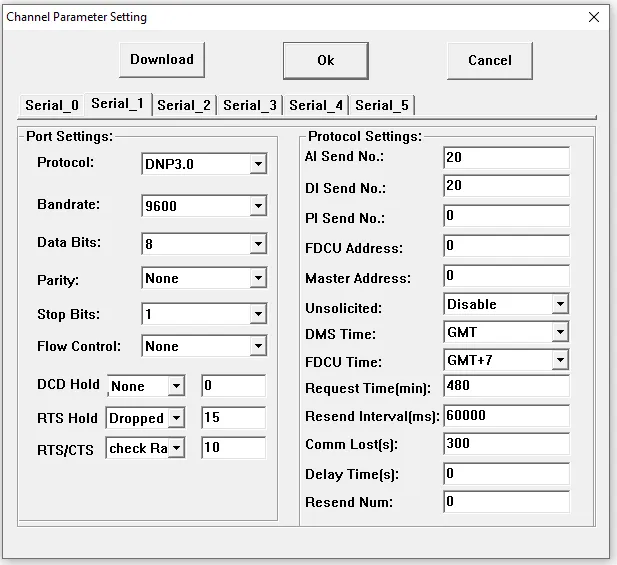

Serial1 สำหรับการเชื่อมต่อ SCADA เท่านั้น

ให้ดำเนินการแก้ไข FDCU Address (ADDRESS สำหรับ ด้าน FRTU) และ Master Address (ADDRESS สำหรับ ด้าน SCADA) โดยข้อมูล 2 ชุดนี้ จะต้องของจากทาง PEA
