FDCU : HOW TO UPLOAD / DOWNLOAD CONFIG

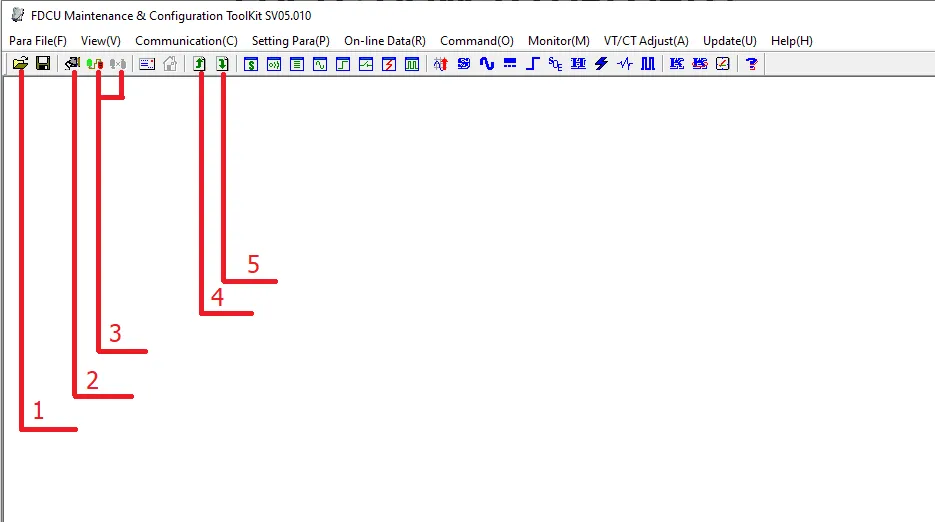

การใช้โปรแกรม MAINTENANCE & CONFIGURATION TOOL KIT เบื้องต้นตามรูป จะมีรายละเอียดดังนี้

1. ปุ่ม OPEN : ใช้ในการเปิด FILE ที่เป็น TEMPLATE (.dat) หรือ ที่ save เก็บไว้ อาจcopy แก้ไขชื่อจาก ภายนอกได้

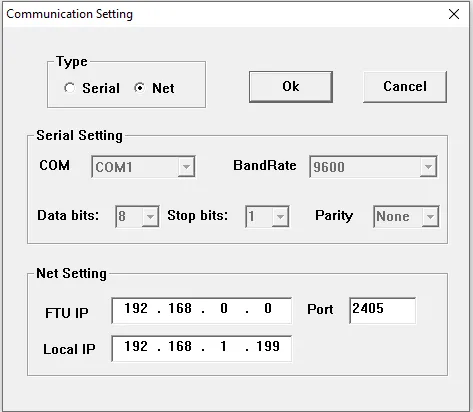

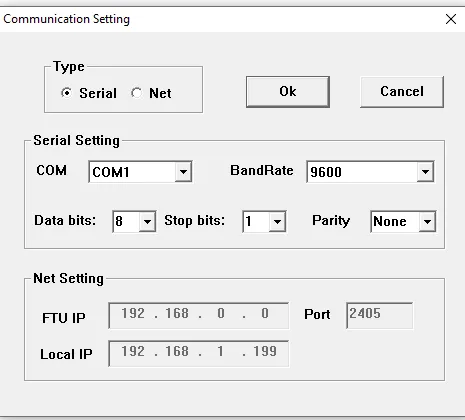

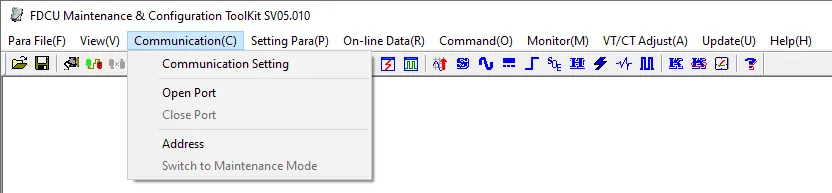

2. ปุ่ม Port set หรือกดที่ Communication(C) >>> Communication Setting ไว้ใช้ในส่วนของการ SET PORT ที่จะเชื่อมต่อกับ FRTU ผ่าน SERIAL PORT หรือ LAN PORT







เมื่อดำเนินการเสร็จแล้ว ให้กด OK

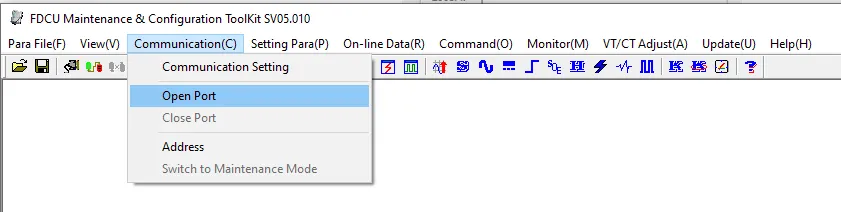

3. ปุ่มสำหรับ OPEN PORTหรือกดที่ Communication(C) >>> Open Port ไว้ใช้ในส่วนเปิด Port เพื่อเชื่อมต่อกับ FDCU



เมื่อ Open Port แล้ว ICON จะเปลี่ยนจากด้านซ้ายไป ด้านขวา (ICON ที่เป็นสีเขียวแดง)

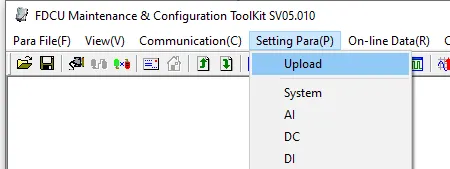

4. ปุ่ม UPLOAD หรือกดที่ Setting Para(P) >>> Upload ไว้สำหรับดึง SETTING ออกจากตัว FDCU

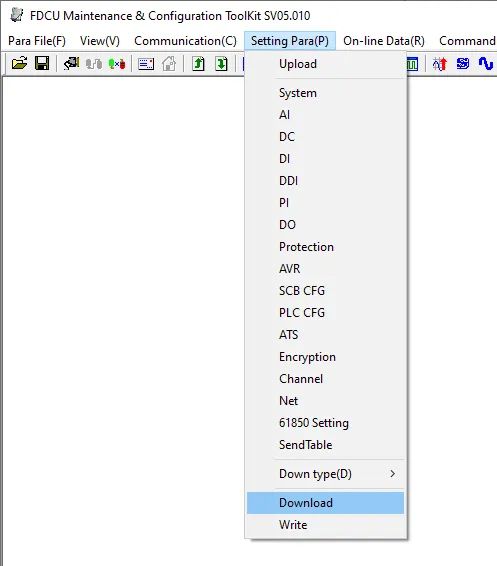

4. ปุ่ม DOWNLOAD หรือกดที่ Setting Para(P) >>> Download ไว้สำหรับดึง SETTING ออกจากตัว FDCU

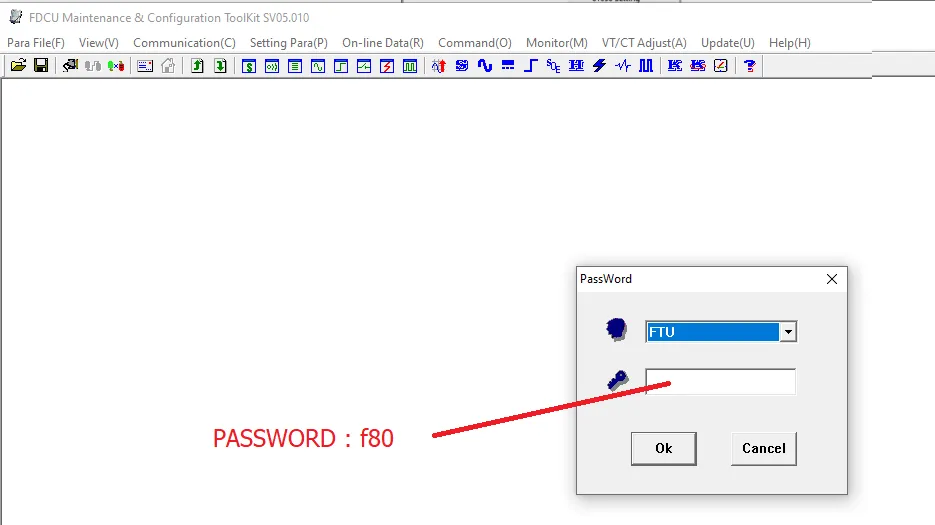

หมายเหตุ 1 : PASSWORD : สำหรับ การ DOWNLOAD จะใช้ PASSWORD : f80 แล้วกด OK



หมายเหตุ 2 : ทุกครั้งที่มีการ Download เรียบร้อยแล้วจะมี การแจ้งเตือนว่าจะต้องกด Write ทุกครั้งตามรูปข้างล่าง

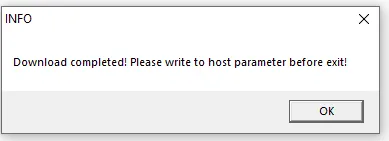

เมื่อ Download สำเร็จจะขึ้น POP UP ให้ทำการ Write ดังรูป ให้กด OK

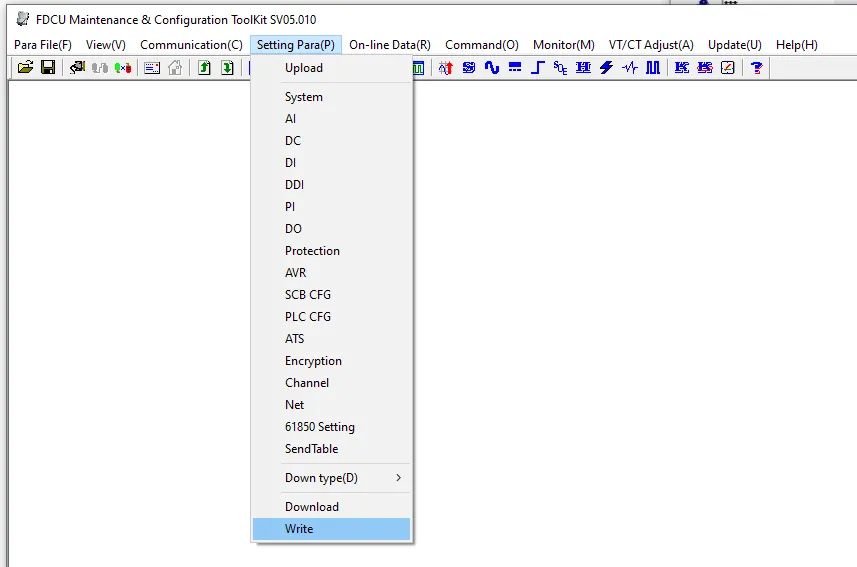

ทำการ Write Data ด้วยการกดไปที่ Setting Para(P)>>>Write

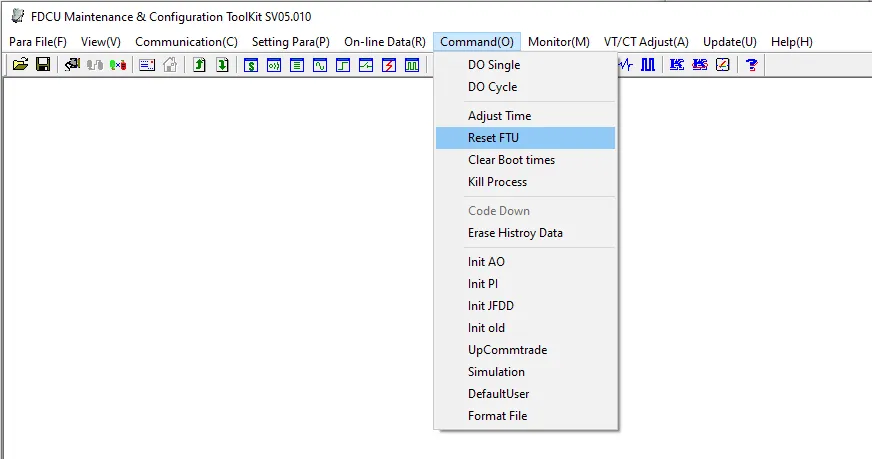

ทำการ Reset FDCU ด้วยการกดไปที่ Command(O) >>> Reset FTU

หลังจาก Reset FTU ให้รอประมาณ 20 วินาที และ CONFIRM การเชื่อมต่อกับ FDCU โดยดำเนินการขั้นตอนดังนี้

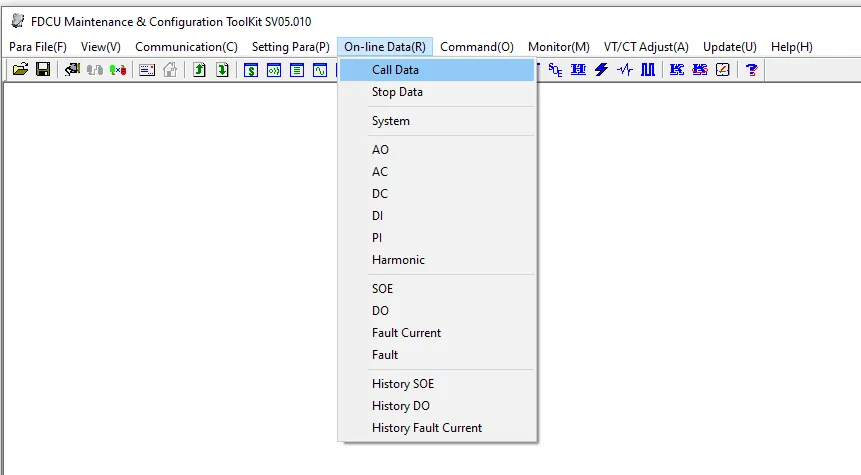

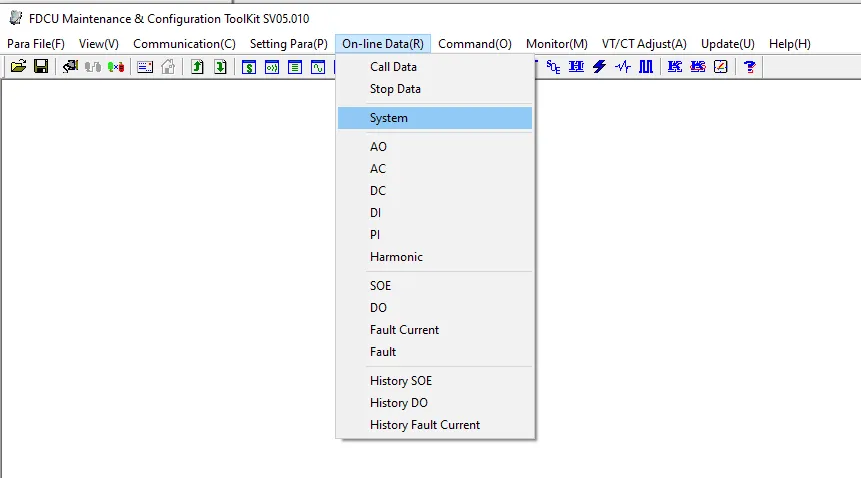

ให้เลือกไปที่ On-line Data(R) >>> Call Data

ให้เลือกไปที่ On-line Data(R) >>> System

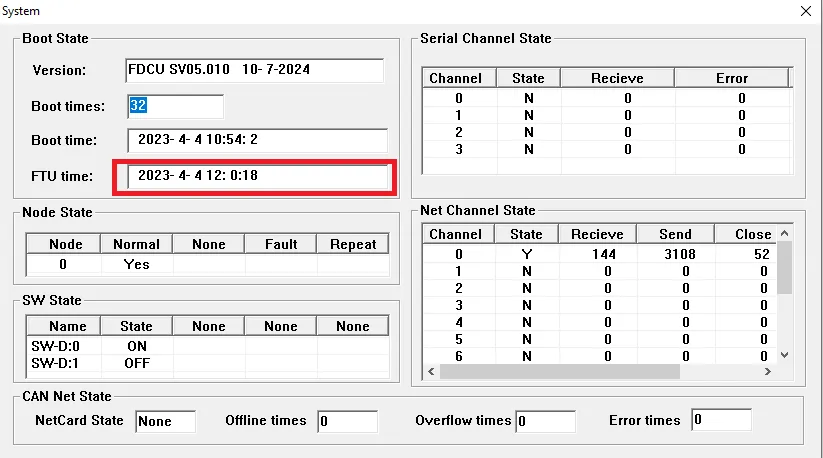

ถ้าเวลาในช่อง FTU time : เวลาเดินปกติแสดงว่า FDCU reboot พร้อมใช้งานเรียบร้อยแล้ว
